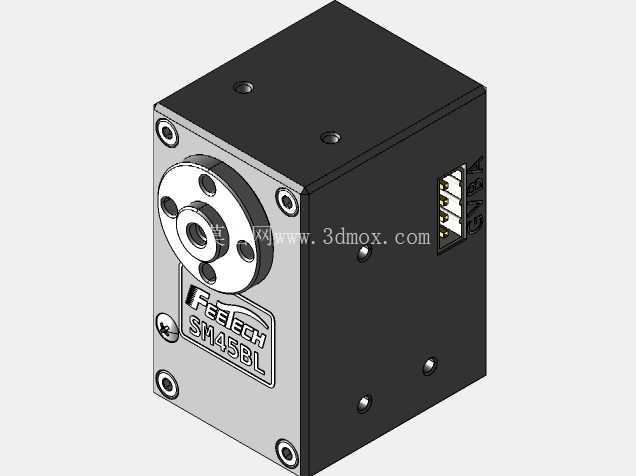

飞特SM45BL总线伺服舵机结构建模

　　在小型自动化执行单元的选型与结构适配过程中，这类总线式伺服舵机的三维建模精度直接影响整套机构的安装匹配度，很多做小型仿生机器人、桌面自动化变位机构、教育类竞赛装置的结构工程师，都会在方案初期就把舵机的安装边界、接口位置、输出轴连接尺寸全部核对清楚，避免后期打样出现装配干涉。这款飞特SM45BL伺服舵机的建模过程中，首先要明确它的核心应用场景：不同于普通航模用的PWM舵机，这类带总线通讯的伺服单元多用于需要多舵机协同、位置反馈精准的场合，比如多自由度机械臂的关节驱动、小型AGV的转向执行、仿生机器人的肢体动作驱动、自动化设备里的小型工位变位机构，甚至是一些小型云台的角度调节单元，它的输出扭矩、响应速度、安装兼容性都是选型时的核心考量点。从结构设计的角度看，建模时优先还原的是安装基准面的所有尺寸：舵机主体为方正的金属壳体结构，前端输出法兰面的四个安装孔位是整个部件的核心安装基准，孔位的中心距、螺纹规格、沉孔深度都需要和实物完全匹配，很多工程师在做机构设计时会直接把舵机嵌入到结构件的型腔里，这时候壳体的外形长宽高、侧边的固定孔位置、壳体表面的凸起结构都不能有尺寸偏差，否则会出现装不进去的问题。输出端的连接结构是建模的重点，前端的圆形输出法兰带多个定位孔，既可以搭配标准舵机盘使用，也可以直接连接自定义的负载摆臂，输出轴的中心孔径、法兰端面到壳体基准面的距离，直接决定了负载连接后的同轴度，要是这个尺寸出现偏差，运转时会出现额外的径向负载，轻则增大运转噪音，重则缩短舵机的使用寿命。侧边的通讯接口位置同样是建模时不能忽略的部分，很多结构设计里舵机是紧密排列安装的，接口的凸台高度、插针的排布方向、接线后的线缆折弯半径都需要提前预留空间，要是建模时没考虑接口的突出尺寸，安装后线缆会被挤压在结构件和舵机壳体之间，长期使用可能出现线缆破损、通讯中断的问题。

　　壳体上的所有固定螺丝孔位也做了还原，这些螺丝是壳体上下盖的连接紧固件，在做外围结构设计时要注意不能和这些螺丝的拆装空间发生干涉，不然后期维护拆盖时会被外围结构挡住，无法正常拆解。从功能特性的适配角度看，这款舵机属于带位置反馈的总线伺服，相比传统舵机它可以实时回传当前的角度、负载、温度参数，所以在做结构设计时不需要额外加装位置传感器，只需要在安装时保证输出轴和负载的同轴度，就能获得比较精准的角度控制效果。建模时特意区分了壳体的不同材质区域，前端的金属标识牌、输出法兰的金属质感、主体壳体的磨砂黑色表面都做了对应区分，方便在做整体装配渲染时能更直观地呈现实际装配效果。

　　在安装边界的考量上，除了静态的外形尺寸，还要预留运转时的动态空间：虽然舵机本身是固定安装的，但连接在输出轴上的摆臂会做回转运动，建模时可以通过模拟摆臂的最大回转角度，检查周边结构件是否会在运转过程中和摆臂发生碰撞，很多新手工程师容易只核对静态安装尺寸，忽略动态运转的干涉问题，等到样机调试时才发现摆臂转到特定角度会碰到周边结构，再去改结构就会耽误项目进度。另外，舵机的重量分布在建模时也做了对应还原，重心位置基本落在壳体的几何中心附近，在做多自由度关节的负载计算时，可以直接调用模型的质量属性来核算关节的负载扭矩，不需要再额外估算重量参数，能提高选型计算的准确度。

　　对于做小型设备集成的工程师来说，这类标准化的伺服舵机模型可以直接调入装配体，不用自己从零开始测绘建模，能节省大量的前期设计时间，只需要核对核心安装尺寸和自己的设计需求匹配，就可以直接用来做结构排布、干涉检查、装配模拟，有效缩短方案设计的周期。在实际的工程应用里，这类舵机的安装方式非常灵活，既可以用前端法兰面固定，也可以用壳体侧面的孔位做侧向固定，建模时把所有可能用到的安装孔位都做了精准还原，不管是哪种安装方向，都能直接在模型上调取对应的孔位尺寸来设计连接结构，不需要反复核对实物样品的尺寸。还要注意的是，建模时标注的连接器尺寸为近似参考值，在做接插件选型和线缆固定结构设计时，建议搭配实际使用的连接器样品做尺寸核对，避免因为接插件的尺寸公差导致装配问题，其余主体结构的安装尺寸、输出轴尺寸、壳体外形尺寸都参考官方公开的产品文档做了还原，能够满足常规结构设计的精度要求。
