滚轮摆杆式限位行程检测部件结构

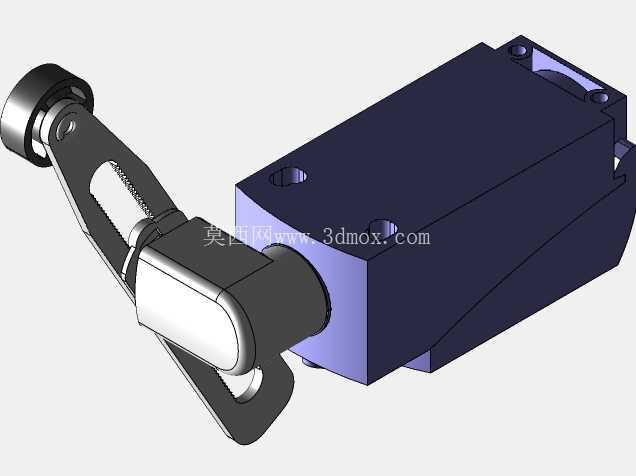

　　这款滚轮摆杆式位置检测部件，常被应用在各类工业自动化生产线、物料输送系统、机床运动机构的行程边界管控场景中，作为设备运动路径的位置触发信号源，承担着运动限位、到位检测、行程计数的核心作用，能在机构运动到预设位置时，通过摆杆的机械触发输出开关量信号，给控制系统传递位置指令，避免机构超程运行引发碰撞、设备损坏等生产事故。从实际使用场景来看，这类部件在输送线的工件到位检测、自动化专机的滑台行程限位、起重设备的端位保护、阀门驱动机构的开合位置确认场景中都有极高的适配性，相比直动式检测部件，滚轮摆杆的结构能适配更大的触发角度范围，允许被检测件从侧向、正向多个角度接触触发头，对安装位置的公差容忍度更高，在现场安装调试时不需要反复校准触发点的同轴度，能大幅缩短现场调试的周期。

　　从结构设计思路来看，主体采用方正的盒式壳体结构，壳体上预留的两个安装沉孔，是为了满足标准导轨安装或者面板螺钉安装的通用需求，安装孔的间距符合工控元件的通用安装尺寸规范，能直接替换同规格的老式行程检测部件，不需要重新在设备机架上加工安装孔，降低设备改造的加工成本。摆杆部分采用单侧悬臂的滚轮结构，滚轮采用金属外圈设计，接触被检测件时为滚动摩擦，相比滑动摩擦的触发头，能大幅降低长期往复触发带来的接触面磨损，延长部件的实际使用寿命；摆杆与主体转轴的连接位置设置了角度锁紧结构，现场安装时可以根据实际触发方向调整摆杆的初始角度，适配不同的安装朝向，不需要额外定制摆杆角度。

　　摆杆的触发力矩经过匹配设计，既不会因为触发力矩过小导致设备运行振动引发误触发，也不会因为力矩过大导致被检测件撞击摆杆时出现结构变形，触发后摆杆的复位依靠内部的弹性结构，能在被检测件离开后自动回到初始位置，等待下一次触发。从安装边界来看，主体壳体的方正外形没有多余的外凸结构，安装时只需要预留出摆杆摆动的扇形空间即可，不需要额外预留手部操作的大空间，在设备内部狭窄的安装位也能顺利布置；滚轮的突出高度经过核算，既能保证被检测件顺利接触滚轮完成触发，也不会因为突出过多导致被运动部件勾挂引发结构损坏。接线部分设置在壳体的侧端，预留的接线空间能满足常规线缆的弯曲半径要求，接线完成后线缆不会与周边运动部件产生干涉。

　　在结构细节上，摆杆与主体连接的转轴位置做了限位结构，摆杆的双向摆动角度都有机械硬限位，避免外力过大导致摆杆过转损坏内部的触发结构；壳体的拼接缝隙做了错位止口设计，能阻挡车间环境中的粉尘、切削液飞溅进入壳体内部，适配车间多粉尘、少量切削液飞溅的复杂工况，不需要额外加装防护外壳就能直接使用。在实际选型搭配时，这款部件的触发行程范围覆盖了多数自动化设备的常规行程需求，触发的重复定位精度能满足普通工业设备的位置检测要求，不需要额外搭配高精度的位移传感器就能完成常规的位置管控，能有效降低设备的元器件采购成本。
