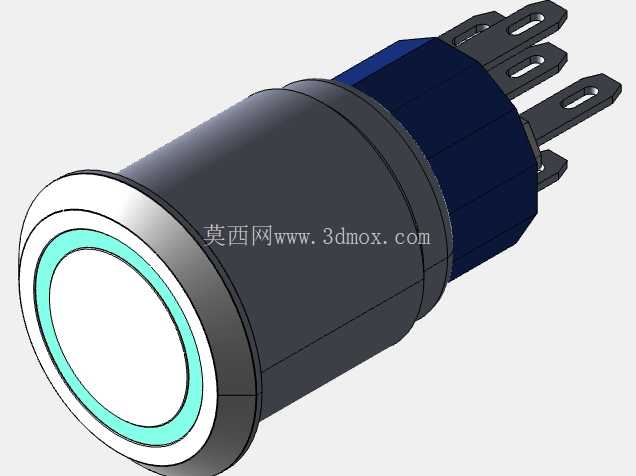

19mm平头带灯金属按钮开关结构设计

这款19mm规格的金属按钮开关，是工业控制回路里极为常见的主令操作元件，日常在机床操作面板、自动化产线控制站、小型机电设备启停位、新能源设备操控区都能见到它的身影，核心作用是完成控制回路的通断切换，给PLC、继电器等控制单元传递人工操作的开关量信号，部分带灯版本还能同步反馈设备当前的运行状态，让操作人员快速识别设备工况。

从结构设计逻辑来看，这款开关采用1开1闭的触点配置，也就是常说的1NO1NC结构，常开触点负责启动类的回路接通指令，常闭触点可对接停止、急停类的回路断开需求，单只元件就能覆盖最基础的启停控制需求，不用额外搭配多组触点模块，能有效压缩面板安装位的占用空间。外壳主体采用金属材质加工，相比普通塑料按钮，抗磕碰、抗外力冲击的能力更强，在车间多粉尘、有少量切削液飞溅的工况下，金属外壳的防护耐用性更有优势，也能适配更宽的环境温度使用范围。

带灯环的设计是这款开关的实用亮点，灯环内嵌在按钮头部的金属外圈内侧，不会因为频繁按压出现灯珠磨损、透光层刮花的问题，可选的灯色覆盖红、橙、蓝、绿、白等常用工业指示色，适配不同电压等级的供电回路，不管是低压直流控制回路还是常规工业交流控制场景都能匹配，灯光明亮不刺眼，在车间正常光照环境下也能清晰辨识状态，不会出现强光下看不清指示的问题。

安装尺寸上，这款开关采用标准19mm面板开孔规格，是行业内通用的安装尺寸，安装时只需要在面板上开出对应直径的圆孔，通过自带的锁紧螺母就能完成固定，不需要额外设计定制安装位，替换同规格旧按钮时也能直接适配原有开孔，不用二次修改面板结构。接线端采用插片式接线结构，相比螺丝压接的端子，插片接线的效率更高，配合标准插簧端子就能完成接线，接线后拉扯不易松脱，抗振动性能更好，在设备运行有持续振动的场景下，也能保持接线稳定，不会出现触点接触不良的问题。

按钮头部采用平头设计，按压面的弧度贴合手指按压的受力角度，长时间频繁操作也不会出现硌手的问题，按压行程设计在合理区间，按压力度适中，既不会因为力度太轻出现误触碰，也不会因为按压力度过大增加操作人员的疲劳感，动作反馈清晰，按压到位时能感受到明确的档位触感，能让操作人员明确判断指令是否已经触发，避免出现按了没反应、重复按压的问题。

在实际选型适配时，这款开关可以直接嵌入各类设备的操作面板，不管是小型桌面式设备的操控面板，还是大型产线的立式操作柜，都能快速完成安装适配，金属外壳的质感也能提升设备面板的整体视觉质感，不会像塑料按钮那样容易出现老化发黄、外壳开裂的问题。触点部分采用导电性能优异的合金材质，频繁通断下也能保持较低的接触电阻，不会因为长期使用出现触点氧化、接触不良导致的信号丢失问题，机械寿命足以覆盖常规工业设备的全生命周期使用需求，不用频繁更换维护。

从三维建模的角度来看，这款开关的结构细节还原度直接影响设备整体装配的干涉检查效果，建模时需要精准把控头部灯环的间隙、外壳的台阶尺寸、尾部插片的位置间距，确保在虚拟装配时，按钮和面板的配合间隙、尾部接线的预留空间都和实际安装状态一致，避免出现实际装配时尾部和柜内其他元件干涉、安装螺母无法锁紧的问题。尤其是头部的金属外圈和透光环的配合尺寸，建模时要严格按照实际公差要求处理，才能保证渲染效果和实物一致，也能为后续的面板开孔图设计提供准确的尺寸参考。
