TPS54560降压型DC-DC电源转换模块结构

在嵌入式设备、工业控制板卡、车载电子单元的供电链路设计中，非隔离式DC-DC降压转换模块是衔接前端供电与后端负载的核心部件，本次呈现的TPS54560降压转换模块结构，完全围绕实际板载集成的安装需求完成结构建模，覆盖从PCB基板到外围无源器件、主功率芯片的全组件结构还原。

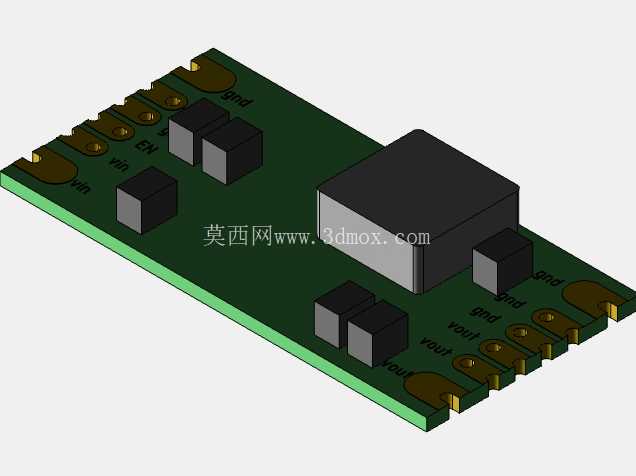

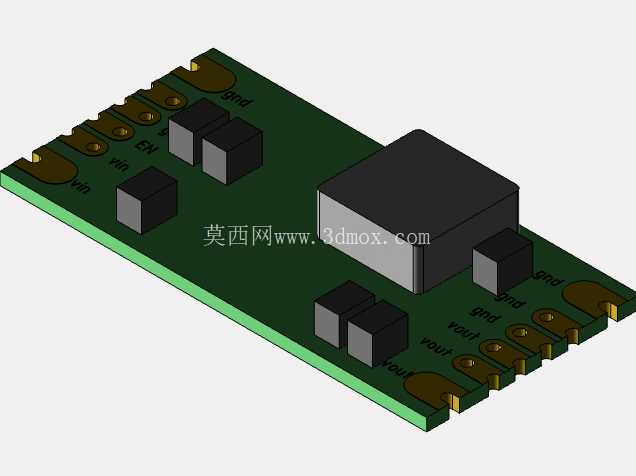

从实际应用场景来看，这类降压模块常被集成在空间受限的工控采集终端、车载传感节点、小型通讯设备内部，负责将较高的直流输入电压稳定转换为负载所需的低压直流供电，替代传统的线性稳压方案以提升供电效率、降低模块工作时的发热损耗。建模过程中优先还原了模块的安装边界：PCB基板采用长条形窄边设计，两侧边缘排布镀金焊盘，分别对应输入、使能、接地、输出等功能引脚，焊盘的间距、尺寸完全匹配表贴焊接的工艺要求，可直接在整机PCB布局时完成对位封装匹配，无需额外调整安装孔位或引脚定义。

设计思路上，整个模块的结构排布严格遵循功率回路最短的布线原则：主功率芯片放置在PCB板的中心区域，减少功率走线的长度以降低寄生参数对转换效率的影响；输入侧的滤波电容紧邻输入引脚布置，可快速滤除输入电压的尖峰干扰；输出侧的储能电容与电感靠近输出焊盘排布，保证输出电压的纹波控制在合理区间。建模时对每个元器件的外形高度做了精准还原：主芯片的塑封本体高度、电解电容的圆柱高度、贴片电阻电容的薄型结构都按照实际物料尺寸建模，方便结构工程师在整机堆叠设计时提前校验高度方向的干涉风险，避免后续打样时出现元器件与外壳、相邻板卡的空间冲突。

从功能特性对应的结构细节来看，PCB板边缘的镀金半孔工艺结构也做了还原，这类半孔设计可让模块在焊接到母板时实现更牢固的机械连接，同时降低引脚的接触电阻；板上丝印的引脚标识位置与实际产品一致，方便生产焊接时的对位检查，也便于后期调试时快速识别各引脚功能。所有元器件的装配位置都符合SMT回流焊的工艺要求，元器件之间的间距满足贴片设备的吸嘴取件、贴装的最小安全距离，不会出现贴装干涉的问题。

在结构建模的细节处理上，PCB基板的绿色阻焊层、焊盘的镀金层质感、元器件塑封外壳的哑光质感都做了对应呈现，可直接用于产品装配演示、教学课件的三维展示场景。整个模块的外形尺寸适配小体积设备的安装空间，窄边的设计可灵活嵌入到设备内部的狭长空隙中，提升整机内部的空间利用率。对于需要做电源方案预研的工程师来说，这个三维结构可直接导入整机装配文件，提前完成供电模块的布局规划，校验与周边结构件、接插件的空间距离，减少后期改板的次数。建模时没有省略任何板载元器件的结构，哪怕是小型的贴片电阻、电容都按照实际封装尺寸还原，保证结构干涉检查的准确性，避免因模型简化导致的设计误判。
