裸井单组离心泵剖视结构三维设计

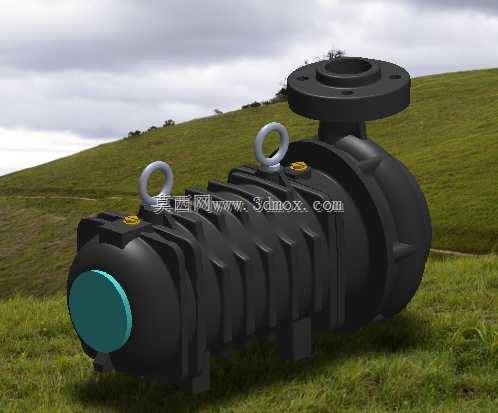

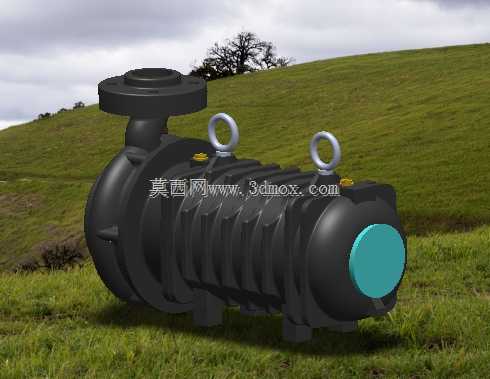

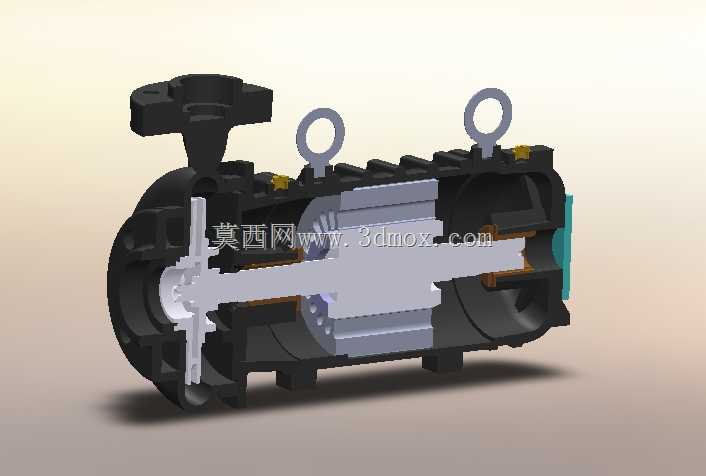

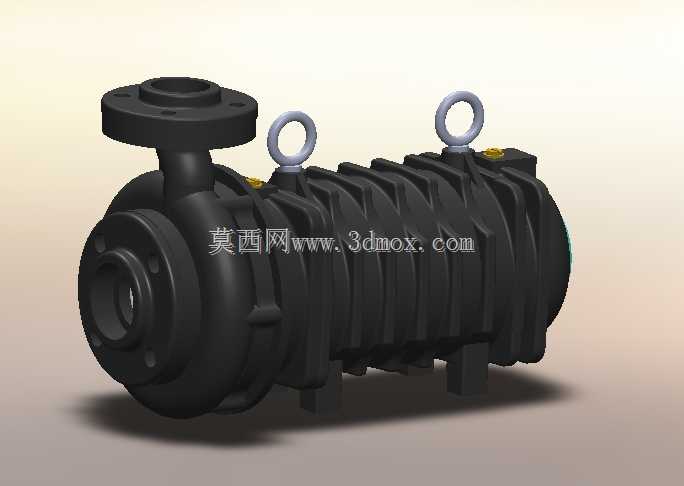

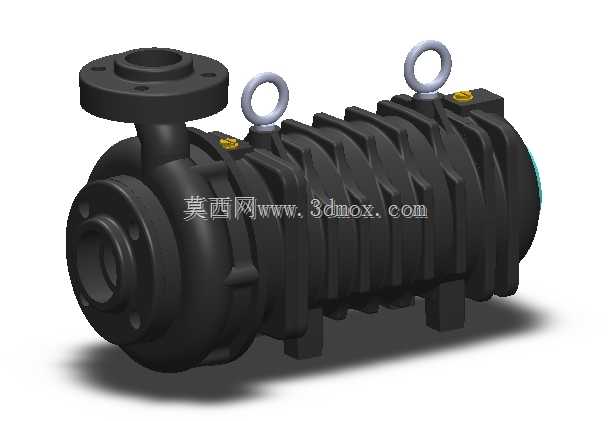

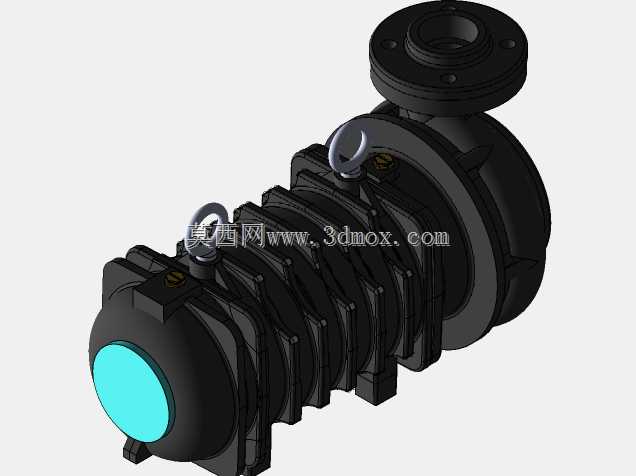

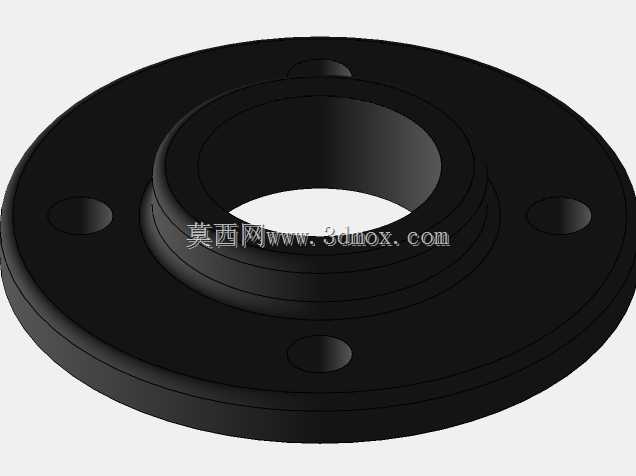

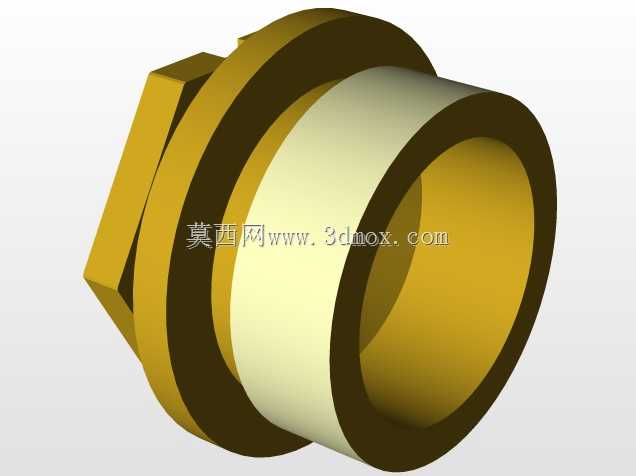

　　这款裸井单组泵的结构设计，主要面向浅层取水、小型给排水场景的流体输送需求，适配民用供水、小型农田灌溉、工况循环水补给这类对安装空间要求紧凑、输送介质为常温清水的作业场景。从剖视结构能清晰看到，整体采用卧式单级悬臂式布局，泵壳采用一体化铸造的流道结构，进水端与出水端的法兰接口做了加厚处理，法兰端面预留了标准的密封槽位，安装时可直接匹配对应通径的管路法兰，无需额外加工转接结构。泵体顶部设置的两个吊环结构，是针对整机重量做的吊装受力点设计，吊装时吊索直接挂接这两个点位，可保证泵体重心平稳，不会出现侧翻磕碰加工面的问题，底部的支撑脚做了加宽的安装接触面，每个支撑脚预留了两个螺栓过孔，安装时可直接固定在混凝土基础或者钢制机架上，安装面的平面度公差控制在0.1mm以内，避免泵组长时间运行出现底座变形导致的轴系不对中问题。

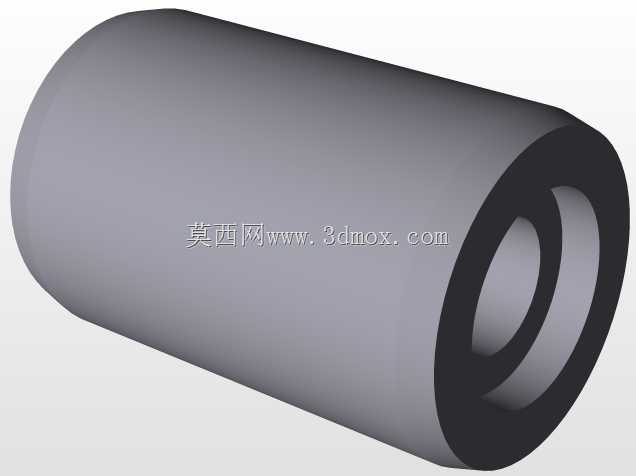

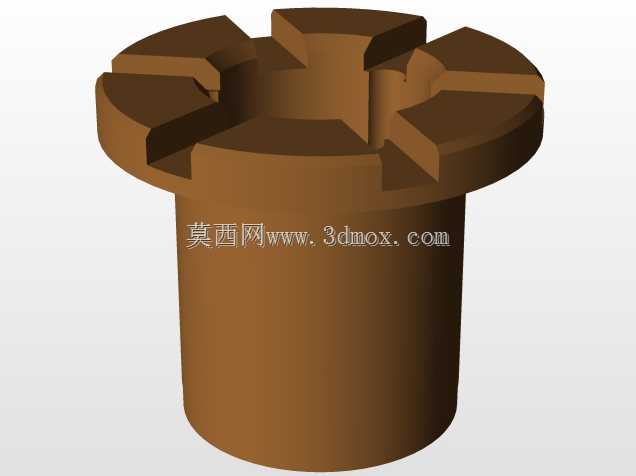

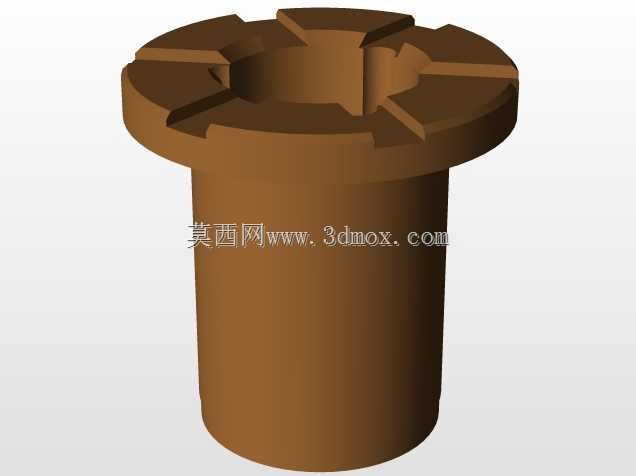

　　内部的轴系结构采用阶梯轴设计，叶轮端的轴径做了加粗处理，可承受叶轮运转时产生的径向力与轴向力，轴与叶轮的配合采用H7/k6的过渡配合，配合端面设置了定位轴肩，装配时叶轮可直接顶靠到轴肩位置，保证叶轮与泵壳流道的对中精度，避免运转时叶轮与泵壳出现刮蹭。轴承位的轴颈做了磨削加工，表面粗糙度控制在Ra0.8以下，可匹配标准深沟球轴承的安装要求，轴承外侧设置了密封腔，可装填填料或者机械密封，防止输送的介质顺着轴间隙渗漏到轴承位置，也能避免外界的灰尘杂质进入轴承滚道，延长轴承的使用寿命。

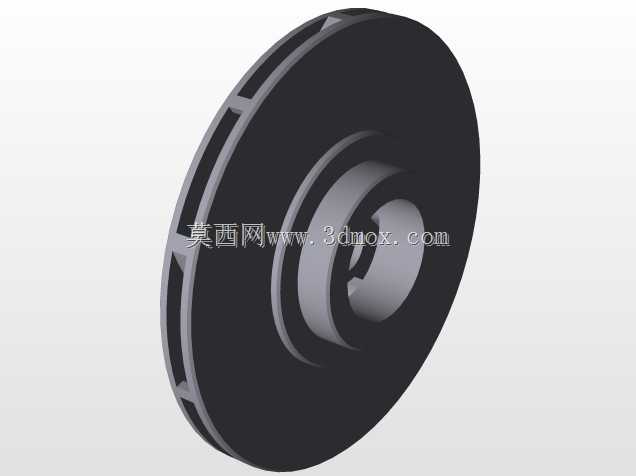

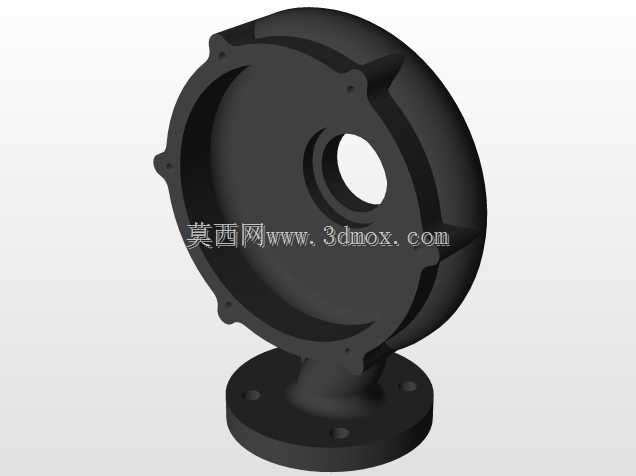

　　泵体的流道设计采用等流速变截面结构，从进水口到叶轮入口的流道做了顺滑的圆弧过渡，没有直角拐点，可减少流体进入叶轮时的紊流损失，叶轮采用闭式叶轮结构，叶片的扭曲角度经过流场仿真优化，在5马力的额定输入功率下，可保证流体在流道内的流速均匀，不会出现局部涡流导致的效率损失，泵壳的蜗室截面按照阿基米德螺旋线设计，可将叶轮甩出的高压流体平稳汇集到出水端，降低流体的脉动冲击，减少泵组运行时的振动与噪音。

　　设计过程中，对安装边界做了明确的尺寸约束：进水口与出水口的中心高差、轴伸端的连接尺寸、底部安装孔的孔距都做了标准化处理，可直接替换同功率参数的老旧泵组，无需对现有管路和安装基础做改造。泵壳的壁厚根据铸造工艺要求做了均匀化处理，最小壁厚不小于5mm，既满足0.6MPa的额定工作压力下的强度要求，也避免铸造时出现缩孔、浇不足的缺陷，泵体上的工艺孔都做了封堵设计，装配完成后不会出现渗漏点。

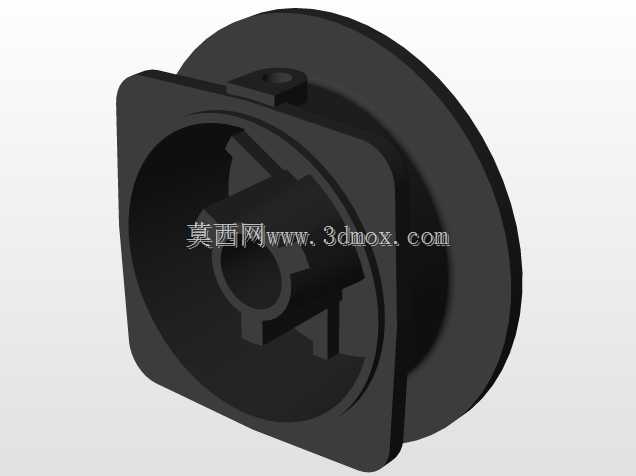

　　从结构拆解的角度看，这款泵的零部件通用性较强，轴承、密封件、紧固件都采用标准件，后期维护时可直接采购对应规格的标准件更换，无需定制特殊配件。泵体与泵盖的连接采用内六角螺栓均布锁紧，结合面设置了密封垫片槽，安装时可根据输送介质的特性选择橡胶垫片或者石棉垫片，保证结合面的密封性能。轴伸端的键槽采用标准平键结构，可直接匹配联轴器或者皮带轮的安装，适配不同的动力输入方式，不管是电机直连还是柴油机皮带传动，都能通过调整连接部件实现快速装配。

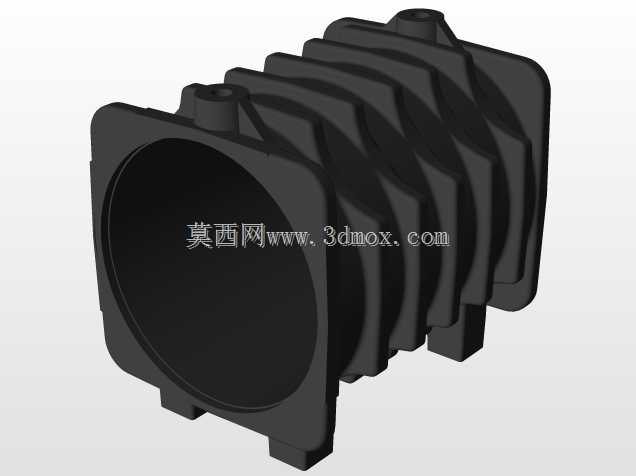

　　实际选型应用时，这款泵的结构特性决定了它更适合输送无固体颗粒、无腐蚀性的清水类介质，若要输送带有轻微杂质的介质，可在进水端加装过滤装置，避免大颗粒杂质进入流道打坏叶轮。运行过程中，轴承位的温度可通过外壳的散热筋自然散热，无需额外加装冷却装置，在环境温度不超过40℃的工况下，连续运行时轴承温升不会超过40K，满足长期连续作业的可靠性要求。
