明纬LRS-450-24底盘安装开关电源结构

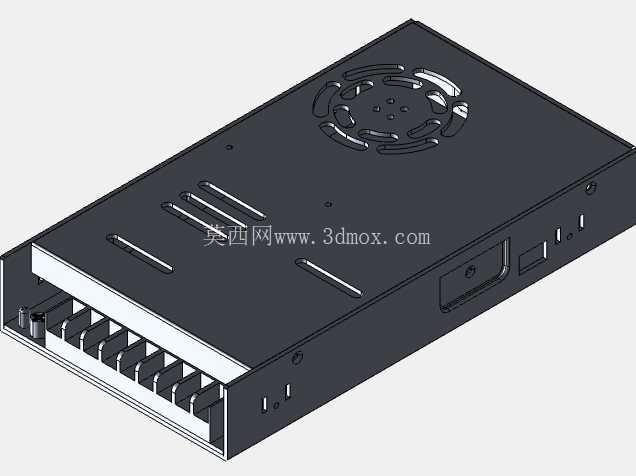

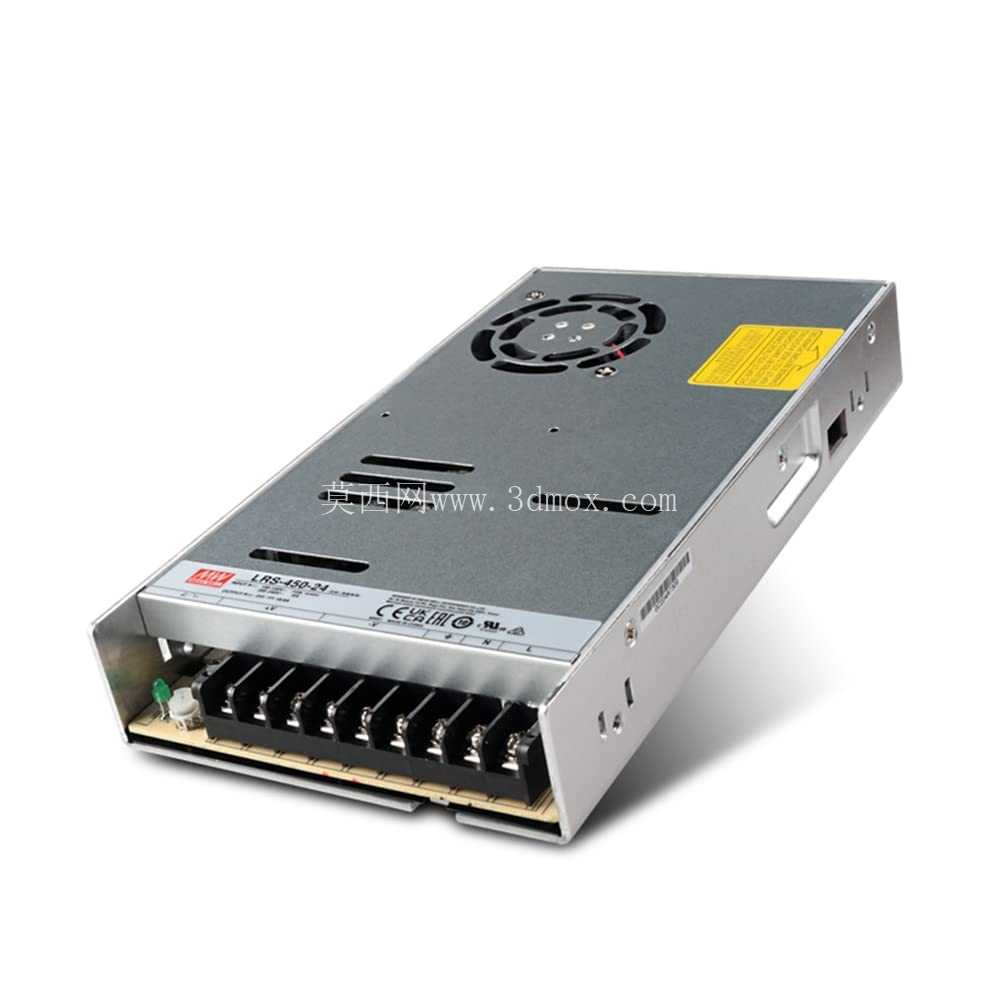

这款底盘安装式开关电源，是工业电控系统里极为常用的直流供电单元，日常在自动化产线控制柜、小型数控设备配电、工业检测仪器供电、LED工业照明驱动等场景中都能见到它的身影，核心作用是把工频交流输入转换为稳定的24V直流输出，给后端的PLC模块、传感器、中间继电器、小型伺服驱动等低压工控器件提供可靠的工作电源。从结构设计来看，这款电源采用全封闭金属壳体，顶面集成轴流散热风扇安装位，壳体表面冲制多组长条形通风散热槽，兼顾壳体结构强度与内部功率器件的散热风道需求，风扇位周边的环形通风孔采用冲压成型工艺，既保证进风面积，又能避免大尺寸异物落入壳体内部触碰高压元器件。接线端布置在壳体单侧，采用栅栏式接线端子排，端子之间设置绝缘分隔筋，能有效避免接线过程中导线毛刺外露引发的极间短路问题，端子旁预留清晰的接线标识位，现场接线时无需反复翻阅说明书即可快速区分交流输入、直流输出、接地端子的位置。壳体侧面预留标准的底盘安装固定孔位，孔位间距符合行业通用安装尺寸规范，既可以直接通过螺丝固定在电控柜的安装底板上，也能适配标准DIN导轨安装附件的加装需求，安装边界充分考虑了现有工控柜的内部布局习惯，不需要额外改动柜体安装孔位就能完成替换安装。设计过程中，壳体的折弯圆角、板材厚度都经过反复校核，既保证壳体有足够的刚性，在运输、安装过程中不会因为轻微磕碰发生形变挤压内部PCB板，又尽可能控制整机重量，降低安装时的承重负担。顶面的散热槽开孔方向顺着内部风道走向布置，风扇运转时能形成从侧面进风、顶面风扇位出风的顺畅散热路径，让内部的整流桥、开关管、变压器等发热器件的热量能快速排出壳体，避免长时间满负载运行时内部积热导致元器件寿命衰减。输出端的接线端子载流能力匹配18.8A的额定输出电流，端子的导电件采用铜质镀锡工艺，降低接触电阻，避免大电流工况下端子发热氧化。壳体的接缝处采用折边咬合工艺，配合内部的绝缘衬片，能达到基础的防尘防触碰要求，适配工业车间多尘、存在轻微震动的使用环境。在设备选型适配时，这款电源的外形尺寸紧凑，不会占用过多柜内安装空间，451.2W的额定输出功率能覆盖绝大多数中小型工控设备的供电需求，底盘安装的固定方式相比导轨安装有更高的抗震性能，在存在持续震动的设备配套场景中，能避免长期运行后安装卡扣松脱导致的电源移位问题。建模过程中对壳体上的每一处安装孔、散热槽、端子让位缺口都做了1:1还原，包括壳体表面的螺丝沉头位、风扇安装的定位柱、端子排的安装卡槽都做了精细复刻，能直接用于电控柜的布局干涉检查、安装模拟，也能作为配电系统三维布线的参考模型，帮助结构工程师在设计阶段提前确认电源与周边器件的安全间距，避免后期装配时出现空间干涉、接线距离不足等问题。
