4S4P规格电池仓壳体冲压结构设计

这款4S4P电池仓壳体是面向车载低压储能模块、便携储能电源、工业后备供电单元开发的承载结构件，核心作用是为串并联组合后的圆柱电芯组提供刚性防护、安装定位与绝缘隔离的物理边界，避免电芯在设备运行过程中受振动、冲击出现移位、极耳拉扯断裂或者外部异物磕碰损伤的问题。从实际应用场景来看，这类壳体既可以适配车载电子附属设备的备用电池组安装，也能用于小型工业控制终端、户外便携检测设备的内置电池舱，在冲压成型的量产工艺下，能稳定保证批量零件的尺寸一致性，降低后续电芯组装环节的适配调整工作量。

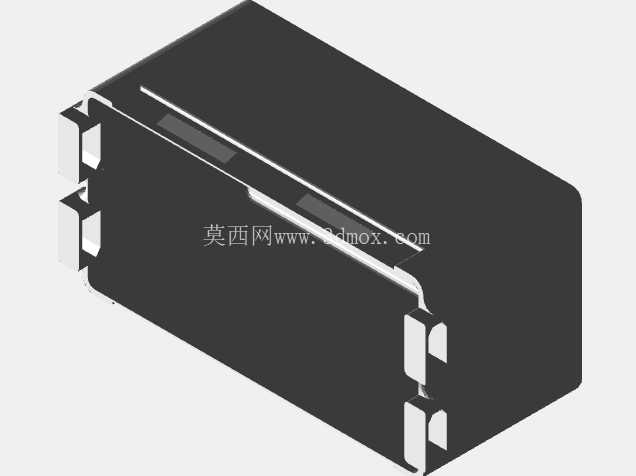

从结构功能特性来看，壳体采用一体化冲压弯折成型的工艺路线，整体为带侧边限位卡扣的敞口盒型结构，侧壁预留的多组凸台卡扣结构，不需要额外加装紧固件，就能在电芯组入仓后配合端盖完成卡合锁定，减少装配环节的零件数量。壳体侧壁的凸起定位筋，刚好对应4串4并排布圆柱电芯的间隙位置，装配时可以直接将成组电芯顺着筋位滑入仓体，每一颗电芯的径向位置都能被筋位约束，不会在仓内出现径向窜动，即使设备承受10g以上的瞬时冲击，电芯组也不会和仓壁发生硬碰撞。仓体的开口边缘做了内卷边处理，避免冲压断面的锐边划伤电芯外层的绝缘热缩膜，也能防止组装工人操作时被毛刺割伤，这个细节是量产冲压件必须考虑的装配安全设计。

在设计思路上，整个壳体的展开料片采用单排排样，材料选用0.8mm厚度的SPCC冷轧钢板，表面做电泳发黑处理，兼顾刚性与防锈能力，冲压工序依次为落料、冲孔、弯折、整形、侧冲卡扣，所有弯折位置的内R角统一设定为0.3mm，既保证弯折后不会出现材料开裂，也能控制弯折后的回弹量在0.1mm以内，保证仓体内腔的宽度尺寸公差稳定在±0.15mm，刚好适配成组后电芯包的整体宽度，不会出现装不进去或者旷量过大的问题。设计时特意将卡扣的连接位置做了局部压筋加强，避免多次拆装端盖后卡扣出现塑性变形失去锁紧力，经过反复校核，卡扣的反复弯折寿命可以达到50次以上，完全满足设备全生命周期内的电池更换拆装需求。

从安装边界尺寸来看，仓体的外部长度刚好匹配4颗18650电芯轴向排布的总长度加上两端绝缘片的厚度，内部净宽度对应4排电芯并排后的总直径加上两侧绝缘膜的厚度，仓体的深度则覆盖电芯的整个圆柱面，只在两端预留极耳连接片的走线空间。仓体底部预留的两个定位缺口，是对应设备主板上的定位柱设计，装配时可以直接将仓体卡在主板定位柱上，再通过两点焊接完成固定，不需要额外设计复杂的安装支架，能有效缩小整个电池模块的占用空间。侧壁预留的开槽位置，是为电池保护板的采样线束预留的走线路径，线束可以顺着开槽直接引出到保护板接口，避免线束被仓体和端盖挤压破损造成短路风险。

在实际工程验证阶段，这款壳体的冲压成型工序经过了三次优化，最初的设计中卡扣位置是直接在侧壁切口后弯折成型，试模时发现卡扣位置容易出现材料撕裂，后来在卡扣的根部增加了小圆角过渡，同时调整了冲压时的压料力，彻底解决了撕裂问题。另外最初的仓体内腔尺寸没有考虑电芯外皮的公差累积，试装时发现部分电芯组入仓阻力过大，后来将内腔宽度尺寸放大0.2mm，同时在侧壁增加了微凸的导向筋，既保证了电芯入仓顺畅，也不会出现电芯晃动的问题。整个壳体的设计没有多余的冗余结构，在满足结构强度和安装需求的前提下，尽可能压缩了材料占用，单件的材料利用率达到了78%，能有效控制量产时的零件成本，适合万级以上批量的冲压生产。
