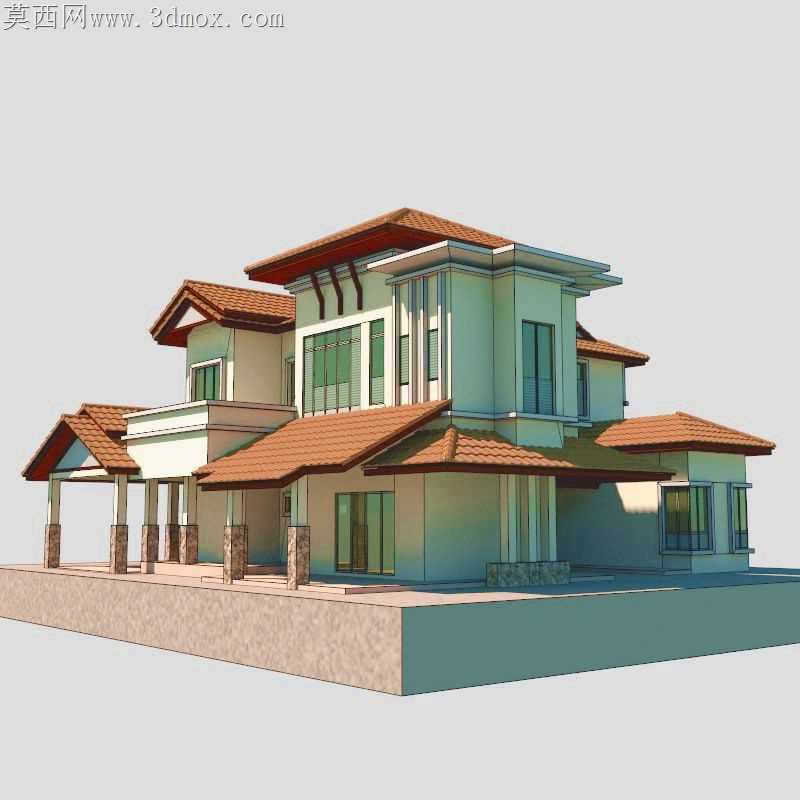

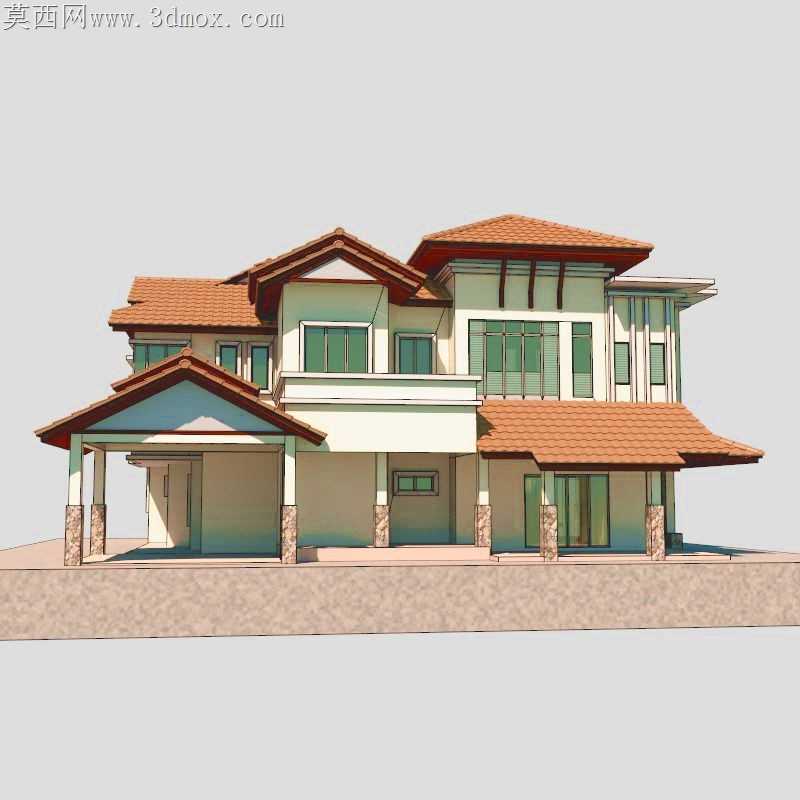

带独立车库的双层坡顶独栋住宅外观设计

坡屋面瓦件的搭接错位是实体建筑施工里最容易出现渗漏隐患的部位，做这个住宅外观的结构还原时，特意把每一片陶瓦的叠压余量做了精准控制，主屋面与侧屋面交接的天沟位置，瓦件的裁切角度完全匹配坡面夹角，没有出现常规建模里为了省面强行对齐导致的缝隙穿模问题。车库与主体建筑衔接的立柱位置，特意预留了柱顶与雨棚屋面的沉降间隙，现实里附属结构与主体的沉降速率差很容易拉裂连接处的防水层，模型里把这个间隙做了可视化处理，连柱脚的石材贴面收边都对应了现场湿贴的厚度公差，不会出现贴面与地面硬接导致的起翘问题。外墙窗洞的位置没有直接在墙面上挖洞贴玻璃，而是还原了窗套的凸出台阶，外窗的上下沿都做了微小的排水坡度，避免雨水顺着窗缝渗进内墙，二层挑出的窗台下沿还加了滴水线的细节，这个细节很多外观模型都会忽略，实际交房后滴水线缺失导致的墙面流挂污渍是业主投诉的重灾区。屋面的几个老虎窗没有做成贴在坡面上的装饰块，而是还原了老虎窗侧墙与主屋面的泛水构造，泛水板的上翻高度刚好符合施工规范要求，连泛水板下沿的滴水折边都做了出来，不会出现雨水顺着泛水板缝隙倒灌进阁楼的问题。车库入口的坡道做了微小的反坡，坡道口比室外地坪高出两公分，避免暴雨天气路面积水倒灌进车库，坡道表面的防滑槽纹理也对应了实际拉毛处理的粗糙度，没有做成光滑的平面。外墙的分层材质没有用简单的贴图拼接，一层墙基的石材贴面与二层的涂料饰面交接处，做了石材压顶的挑出构造，压顶的下沿同样做了滴水处理，避免上部墙面的污水流到石材贴面留下难以清理的印子。连屋面边缘的檐沟都做了找坡处理，檐沟底部朝向落水口的位置有微小的坡度差，不会出现积水长期浸泡檐沟导致的锈蚀问题，落水口的雨水斗位置也预留了与檐沟的衔接间隙，对应实际安装时的密封打胶空间。整个模型的所有外露构件都没有出现结构硬接的问题，每一处交接位置都对应了实际施工的工艺要求，哪怕是用来做方案展示，也能直接给施工方做构造参考，不会出现图纸和现场落地脱节的问题。
