相机模块制造产线主动对准作业设备

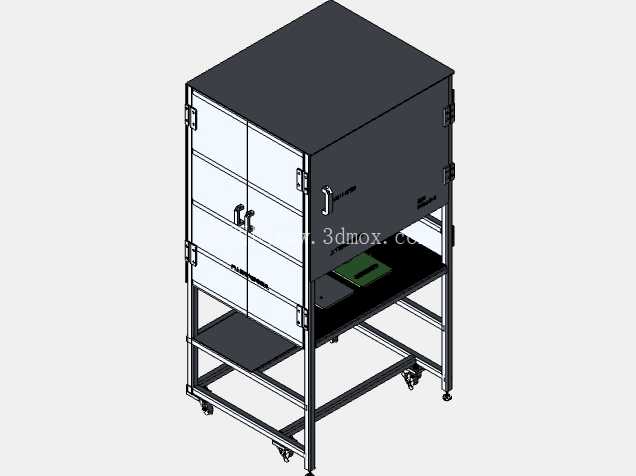

在消费电子相机模块的量产装配环节，主动对准设备是决定模组成像良率的核心工装，区别于传统被动贴合的工艺路径，这类设备通过实时采集成像端的反馈数据，动态调整镜头与传感器的相对位姿，将光轴偏移、倾斜角等关键参数控制在微米级公差范围内，适配车载、手机、安防类相机模块的高精度装配需求。从设备的整体框架设计来看，主体采用欧标工业铝型材搭建承力骨架，型材拼接处采用内置角码与端面连接板双重固定，避免长期运行中因频繁启停产生的结构形变，底部配置四个福马轮搭配可调支撑脚，既满足产线布局调整时的短距离移动需求，也能在设备就位后通过调节支撑脚实现整机水平度校准，抵消车间地面不平带来的安装基准偏差。设备上部设置封闭的遮光防护舱，舱体框架采用铝型材拼接，外侧覆盖哑光黑色冷轧钢板与半透明亚克力观察门，门上安装嵌入式磁吸门锁与压力式安全开关，一旦防护门被意外开启，设备的对准执行机构会立即触发急停，避免操作人员误触运动部件造成损伤，同时封闭舱体能够隔绝车间环境光对成像采集单元的干扰，保证对准过程中图像采集的信噪比稳定。防护舱内部预留了对准工位的安装空间，中层操作平台采用防静电高密度板铺设，平台边缘设置挡边防止工装夹具滑落，平台下方预留了走线槽与气动管路排布空间，所有线缆与气管均采用拖链包裹，避免运动过程中管线拉扯造成的信号中断或气路泄漏。设备下部设置分层置物架，可放置备用夹具、校准工装与日常维护工具，置物架层板采用可调节设计，能够根据存放物品的高度灵活调整层间距。从功能实现逻辑来看，设备集成了多轴微调平台、真空吸附夹具、成像测试模块与对位计算单元，上料时操作人员将待组装的镜头与传感器底座分别放置在对应夹具上，真空系统启动后自动固定工件，随后成像模块采集初始位置的成像数据，系统计算出光轴偏移量与倾斜角度后，驱动多轴平台进行微米级的位置补偿，直到成像清晰度、光轴同心度达到工艺设定阈值，再触发UV固化或压合机构完成组件固定。设计过程中重点考虑了不同规格相机模块的适配性，夹具安装位置采用通用型螺孔阵列排布，更换产品型号时仅需更换对应的夹具垫板，无需调整主体框架的安装基准，能够快速切换生产型号，适配小批量多批次的生产需求。操作界面设置在设备前部的可旋转悬臂上，操作人员可根据站立姿势调整界面的角度与高度，降低长时间操作的疲劳感，设备两侧预留了维护开口，日常校准、传感器清洁、传动部件润滑等维护工作无需完全拆解外壳，即可通过维护开口完成操作。设备的整体外轮廓尺寸控制在产线标准工位范围内，宽度适配车间标准流水线的对接高度，可直接嵌入现有相机模块装配产线，无需对原有产线布局进行大规模改造，安装时仅需对接压缩空气气源与220V交流电源即可完成调试投入使用，对接边界预留了标准通讯接口，可与产线的MES系统进行数据交互，上传每一个模组的对准参数与良率数据，方便生产过程的质量追溯。设备的运动部件均设置了硬限位与软限位双重保护，避免超程运行造成的机构损坏，所有传动部位均采用自润滑材质，降低日常维护的频次，适配车间24小时连续生产的运行需求。
