带附件落地式工业电气柜结构设计

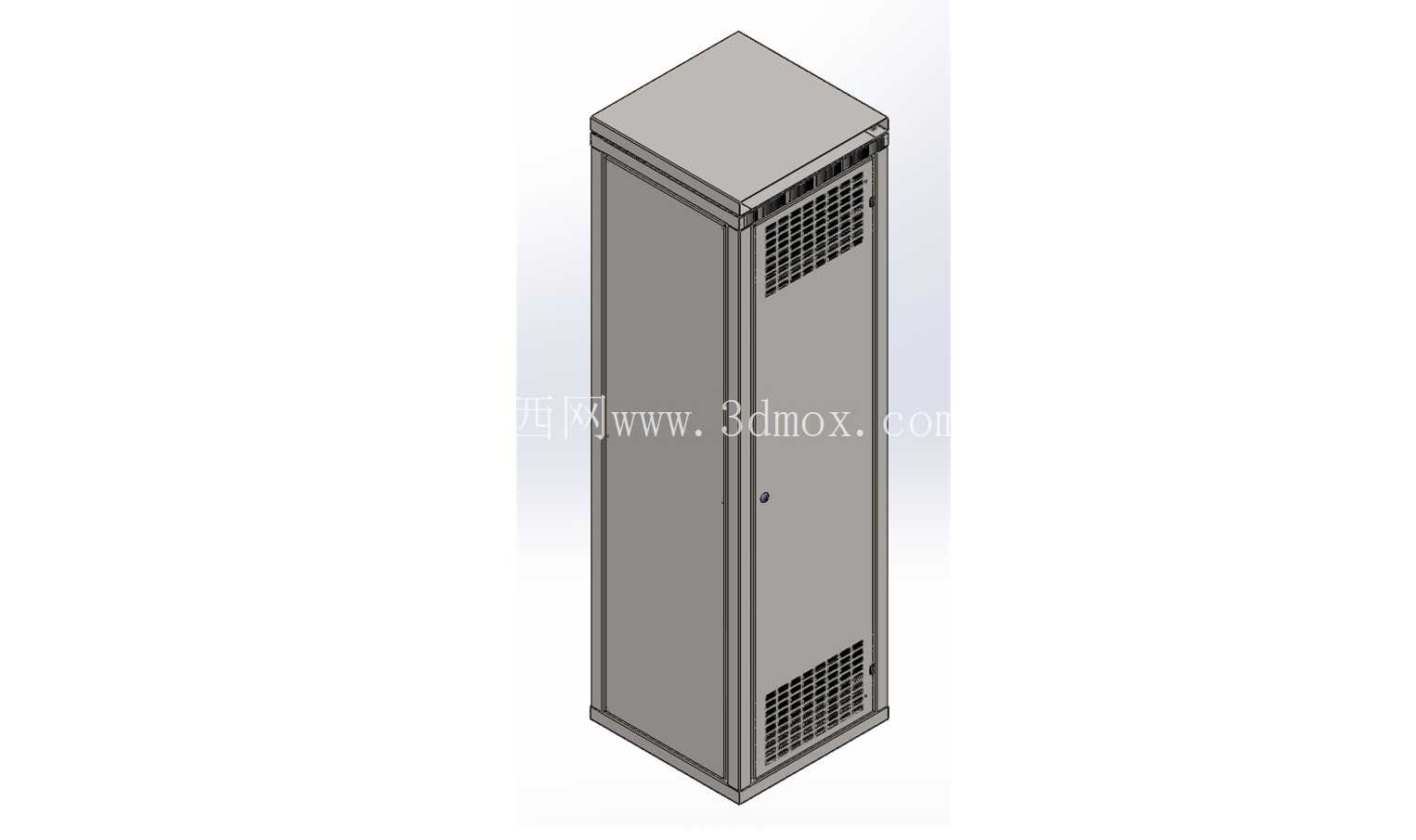

在工业配电、车间产线电控、自动化设备集成等场景中，落地式电气柜是承载低压配电元件、PLC控制模块、信号中继器件的核心载体，本次设计的2100mm×600mm×600mm规格落地电气柜，针对常规工业厂房的安装边界做了适配优化。从安装维度来看，柜体总高度2100mm刚好匹配多数工业厂房1.2m操作台面以上的视线操作高度，柜门把手设置在距地面1100-1300mm区间，符合成年操作人员站立操作的人机工程学要求，无需踮脚或弯腰即可完成柜门启闭、元件调试操作；柜体宽度与深度均为600mm，既可以单柜靠墙安装，也可以多柜并排拼接组成柜组，单柜占地面积仅0.36㎡，在寸土寸金的车间电控间、设备旁侧预留安装位都能灵活布置，底部预留的固定孔位适配M12膨胀螺栓安装，可直接固定在水泥地面或10#槽钢焊接的安装底座上，抗震等级满足常规工业厂房的使用要求。

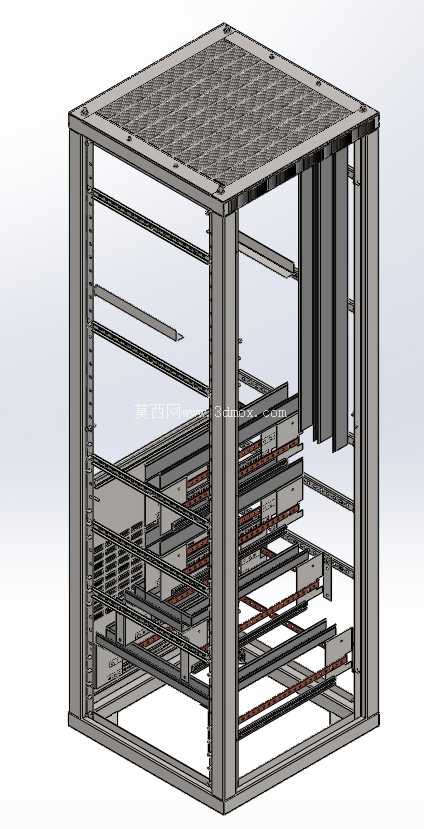

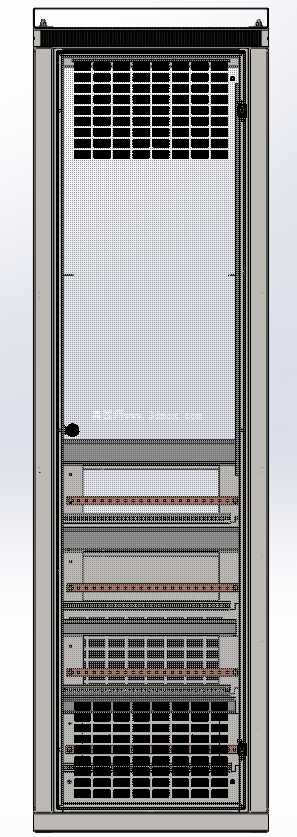

从功能设计逻辑出发，这款带附件的地板电气柜，柜体主体采用1.5mm厚冷轧钢板折弯成型，门板与框架接触位置加装连续发泡密封胶条，整体防护等级达到IP54，可阻挡车间内的金属粉尘、飞溅切削液进入柜体内部，适配机加工车间、汽车冲压生产线、仓储物流分拣线等多粉尘、少量溅液的工况。柜体上下两端均设计了通风格栅，下部格栅对应柜内底部安装的散热风扇进风位置，上部格栅对应热空气排出路径，形成自下而上的自然散热风道，当柜内安装的变频器、伺服驱动器等发热元件总功耗不超过800W时，无需额外加装工业空调即可满足元件工作的温度要求，降低用户的后期运维成本。柜体内部预留了多组可调节安装横梁，横梁间距可根据安装元件的尺寸在25mm模数下自由调整，既可以安装导轨式的小型断路器、交流接触器、继电器等低压电器，也可以固定安装尺寸较大的PLC主机、开关电源、伺服驱动器、变压器等元件，柜内侧板预留的接地螺柱可实现所有金属构件的可靠接地，满足电气安全规范要求。

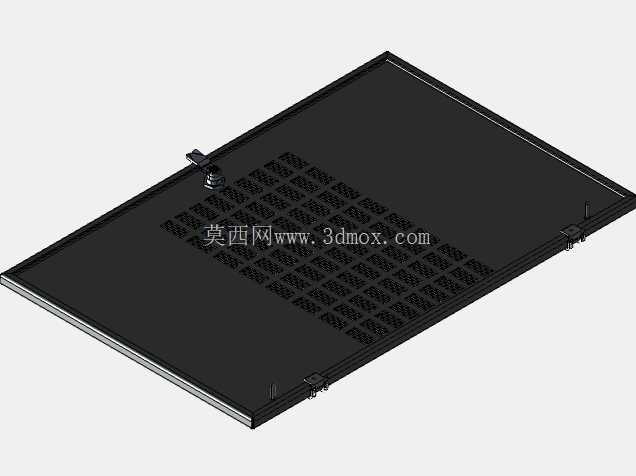

在细节设计上，柜门采用单门外开结构，开启角度可达120°，柜门内侧预留了线槽安装位，可方便敷设柜内到柜门的二次控制线，用于安装操作按钮、指示灯、触摸屏等人机交互元件；柜体顶部预留了电缆进线的敲落孔，可根据进线电缆的数量与直径开孔，加装电缆格兰头实现进线处的密封固定，底部同样预留了进出线孔，适配电缆从地面线槽进线的安装方式。配套的安装附件包含柜门门锁、安装横梁、接地铜排、线槽固定卡扣等全套安装配件，用户拿到柜体后无需额外采购辅件即可直接开展元件装配工作，可根据实际使用需求提供对应的安装技术文档，指导装配人员完成元件布局、接线、调试的全流程工作，减少前期的设计准备时间。

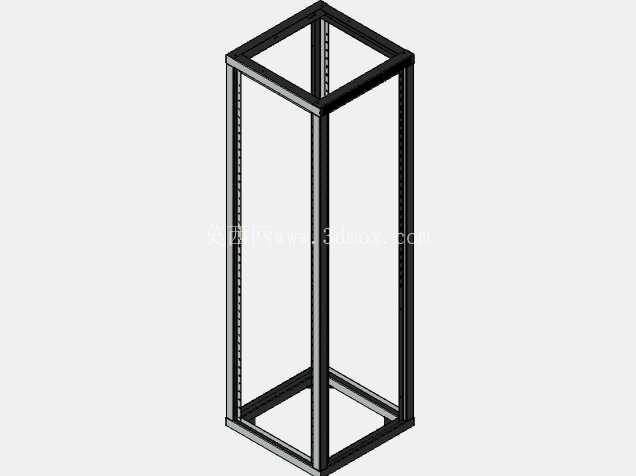

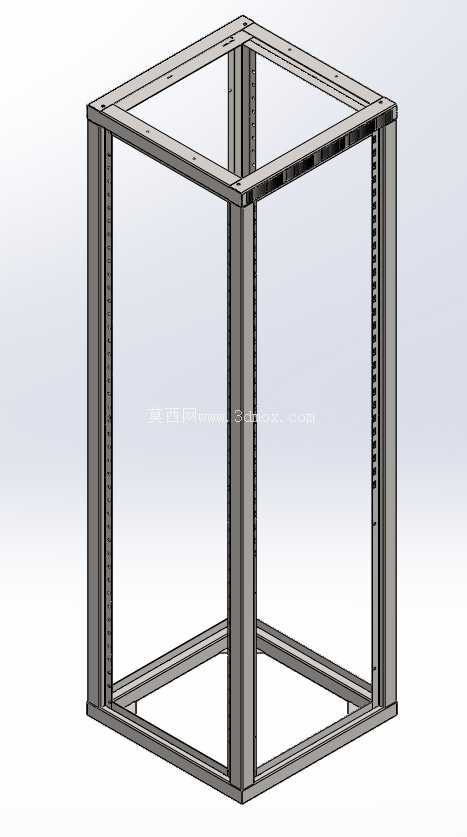

不同于常规的仿威图柜型，这款柜体的框架采用一体化折弯焊接结构，相比拼装式柜体拥有更高的结构强度，在运输、吊装过程中不易出现框架变形问题，表面处理采用静电喷塑工艺，涂层厚度在60-80μm之间，具备良好的耐刮擦、耐腐蚀性能，可在相对湿度不超过90%、环境温度-10℃到40℃的工业环境中长期使用。在三维建模过程中，所有钣金折弯处均预留了合理的折弯扣除量，折弯半径匹配常规数控折弯机的刀具参数，展开后的板材尺寸可直接导入激光切割机进行下料，无需二次调整图纸尺寸，焊接位置的焊缝预留量也做了精准控制，焊接后打磨平整即可进行喷塑处理，整套模型的结构细节完全符合实际钣金加工的工艺要求，不存在无法加工的干涉结构或不合理设计。
