800×600×300规格独立壁挂式电气柜结构

在工业现场的电控系统布设场景里，这类尺寸为800mm×600mm×300mm的电气柜，是车间分布式电控节点、小型设备配套电控单元的常用承载载体，既可以落地独立放置在设备旁的空闲区域，也能通过壁挂安装固定在墙面、设备侧立板上，适配空间局促的生产现场布局需求。从实际使用场景来看，这类柜体常用来承载低压配电回路的断路器、继电器、接线端子排，也可安装小型PLC模块、信号转换单元、开关电源等工控器件，为内部电器元件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅、意外碰撞等外部干扰，保障电控回路长期稳定运行。

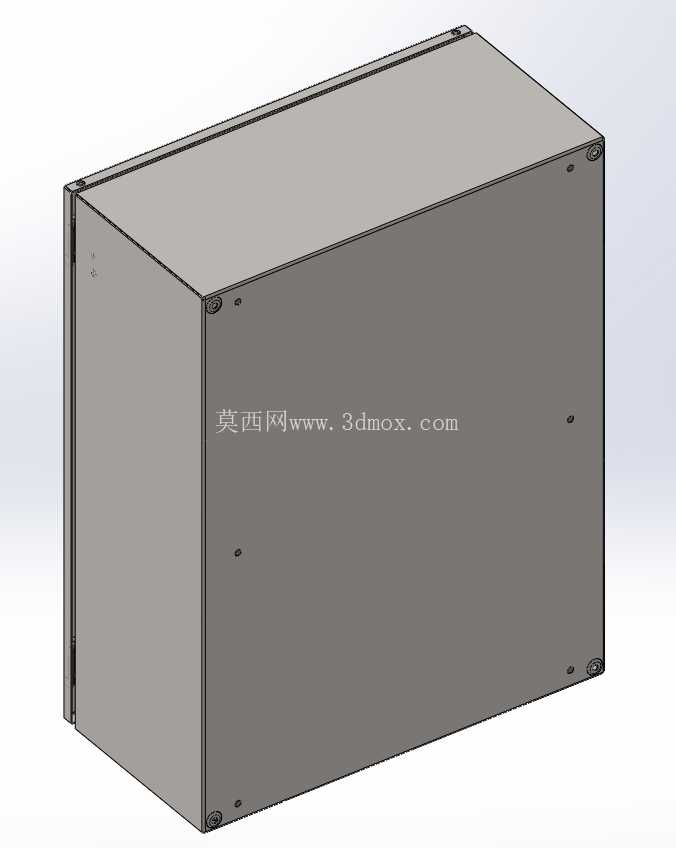

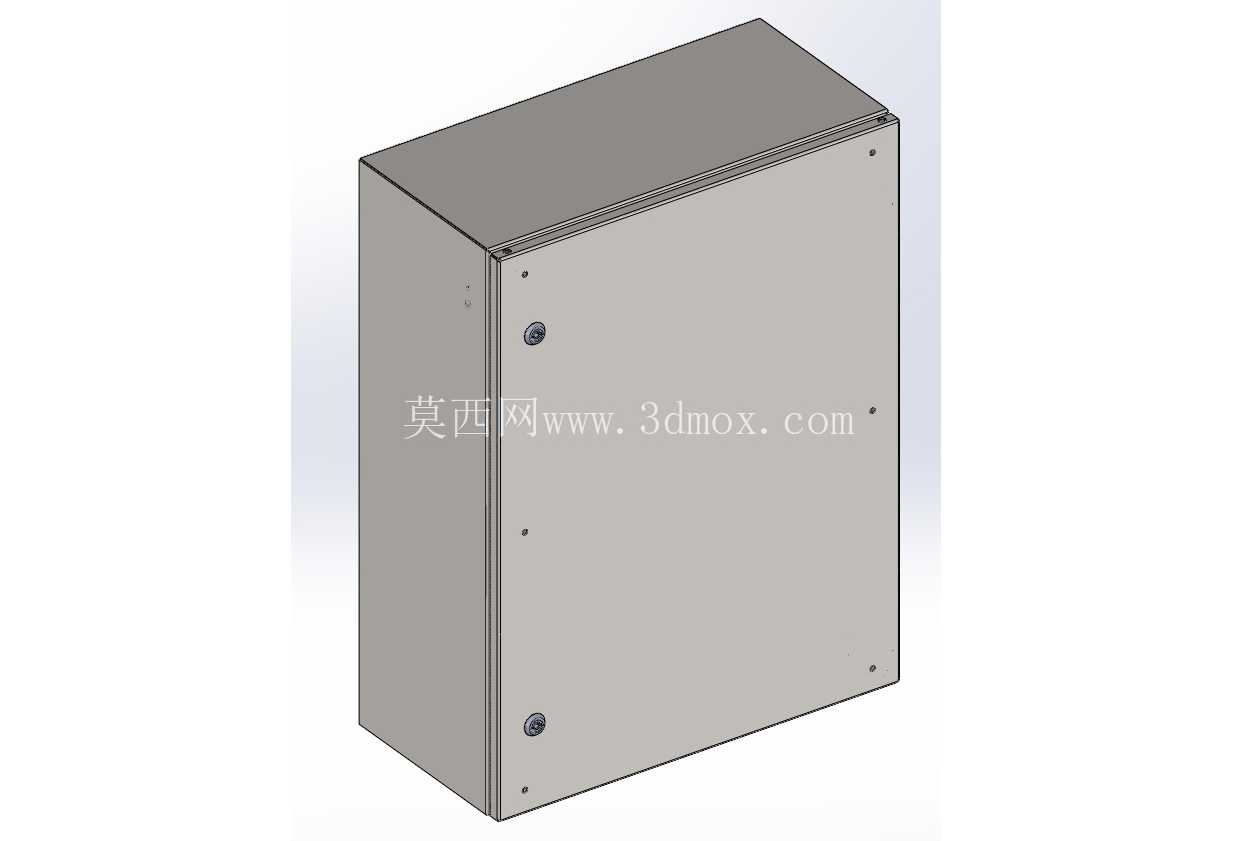

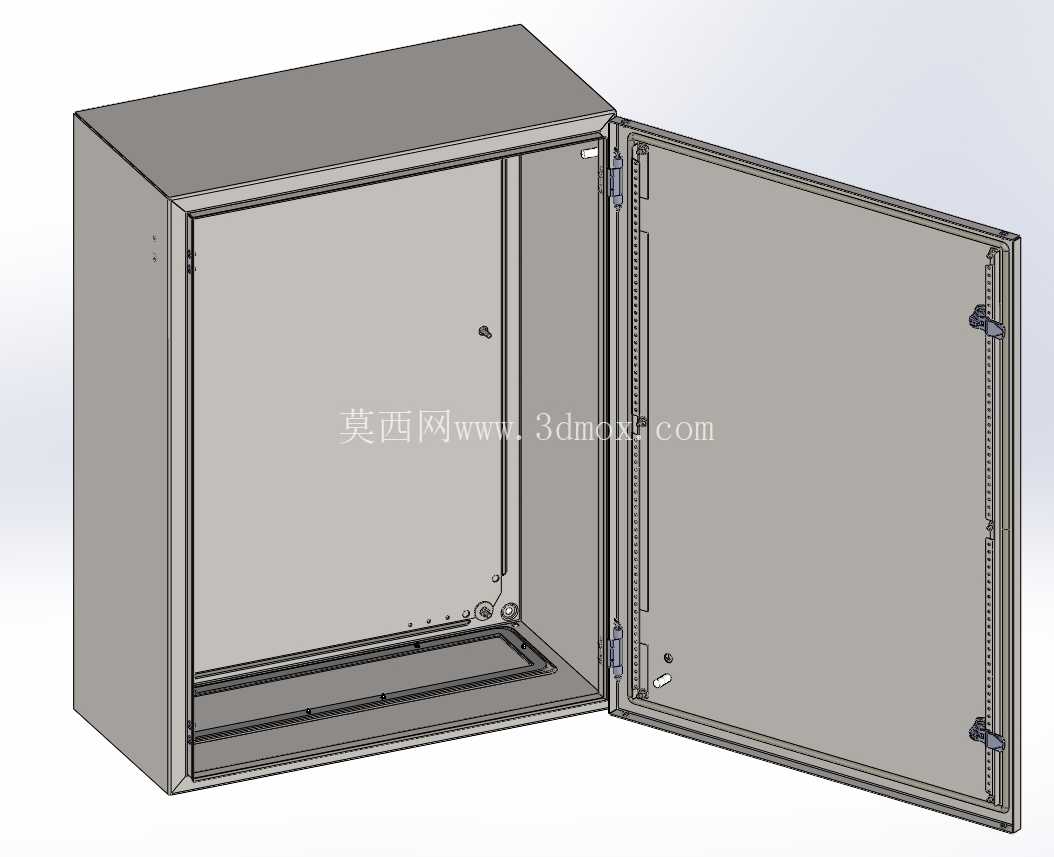

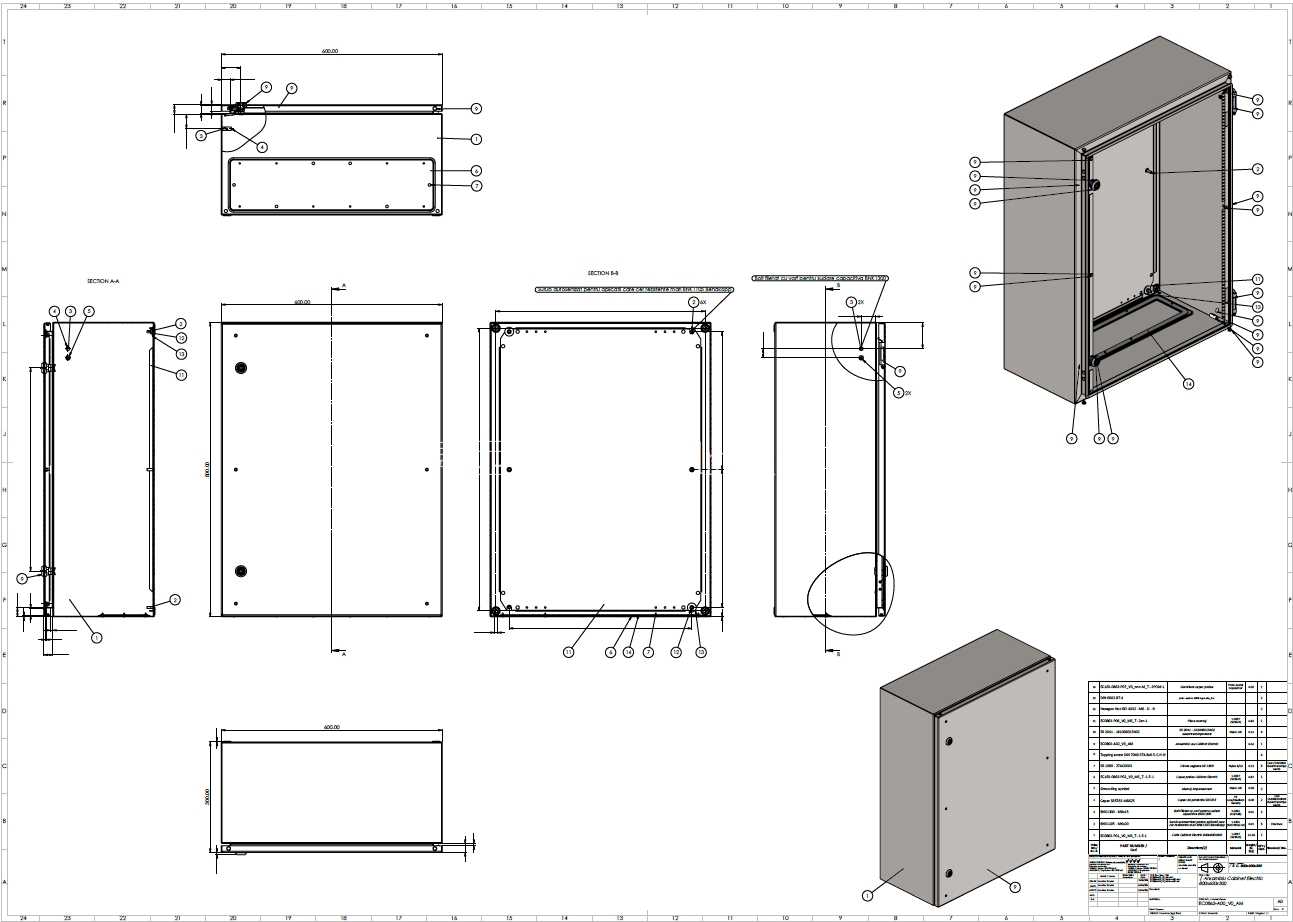

从设计思路上看，这款柜体采用全金属板弯折焊接成型的结构，整体为方正的封闭式壳体，柜门与柜体主体通过侧边铰链连接，搭配上下两处锁具实现柜门的闭合锁紧，既保证了柜门闭合后的密封防护性能，也方便运维人员快速开门开展接线、检修、器件更换作业。柜体的侧板、背板、顶板、底板均采用等厚金属板材加工，板材弯折处做了圆角过渡处理，避免加工和安装过程中尖锐边角划伤操作人员，同时也能提升板材弯折处的结构强度，减少长期使用后的形变概率。柜体背板预留了壁挂安装的固定孔位，安装孔位的间距经过匹配常规墙面膨胀螺栓、设备侧装支架的尺寸设计，现场安装时不需要额外打孔改造，直接对准固定点位锁紧即可完成安装，能大幅缩短现场施工的周期。

在安装边界的设计上，800mm的宽度、600mm的高度、300mm的深度属于中小型电控柜体的常规尺寸，内部安装板的有效利用面积接近0.48平方米，足够排布2-3层电器安装导轨，承载单台小型设备的全部电控元件，或是作为车间区域配电的分线柜体使用。300mm的深度既预留了足够的内部走线空间，方便操作人员在柜内整理线束、布置线槽，也不会因为柜体过深占用过多的通道空间，壁挂安装时柜体突出墙面的尺寸控制在合理范围，不会影响车间通道的正常通行。柜门内侧预留了标识牌粘贴、图纸袋安装的位置，运维人员可以将柜体对应的电气原理图、接线图、回路标识放置在图纸袋内，日常巡检和故障排查时可以快速调取资料，提升运维效率。

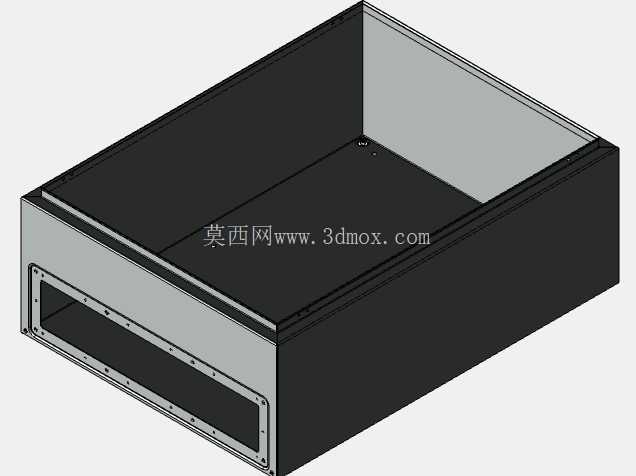

柜体的进出线孔设计在底板位置，采用可敲落的孔位结构，现场施工时可以根据实际进出线的线缆数量、线径大小敲落对应尺寸的孔位，搭配电缆格兰头实现线缆的固定和密封，避免粉尘、水汽从线缆进线位置进入柜体内部。柜体表面采用静电喷塑处理，涂层均匀附着在金属板材表面，具备基础的防锈、防腐蚀能力，适配普通机加工车间、装配车间、仓储区域的常规使用环境，不需要额外做表面防腐处理即可满足使用要求。柜门和柜体的贴合处设计有连续的密封胶条，柜门闭合锁紧后胶条被均匀压缩，能有效阻挡车间内的浮尘进入柜体，减少内部电器元件积灰导致的接触不良、散热受阻等问题，延长内部元件的使用寿命。

从结构强度的角度考虑，柜体的边角位置做了额外的加强弯折处理，即使在壁挂安装时承受满装电器元件的重量，也不会出现柜体变形、柜门闭合不严的问题。独立放置使用时，柜体底部可以选配配套的安装支脚，将柜体抬离地面一定高度，避免地面清洁时的积水、潮气侵蚀柜体底部，同时也方便底部进出线的线缆弯折布置，减少线缆过度弯折导致的线芯损伤。这类柜体的结构设计充分考虑了现场安装、运维、防护的多维度需求，没有冗余的结构设计，所有的结构特征都围绕实际使用中的痛点展开，不管是作为设备配套的原厂电控柜体，还是作为现场技改新增的电控节点载体，都能很好地适配使用需求，建模过程中也严格遵循了钣金加工的工艺要求，所有弯折半径、板材搭接方式都符合常规钣金加工厂的加工能力，不需要额外开模即可直接投入生产加工。
