轮式砂石骨料清洗筛分设备结构设计

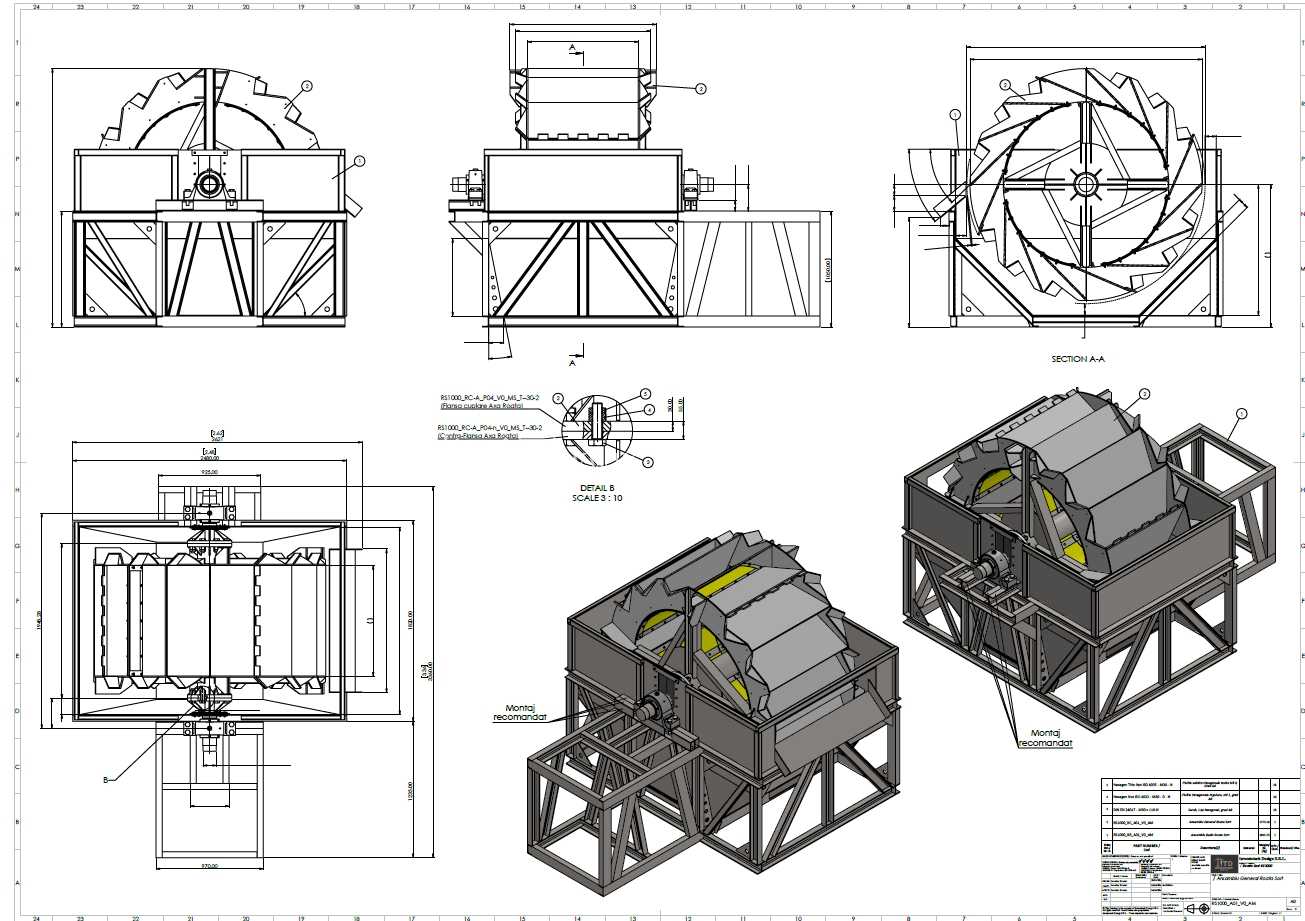

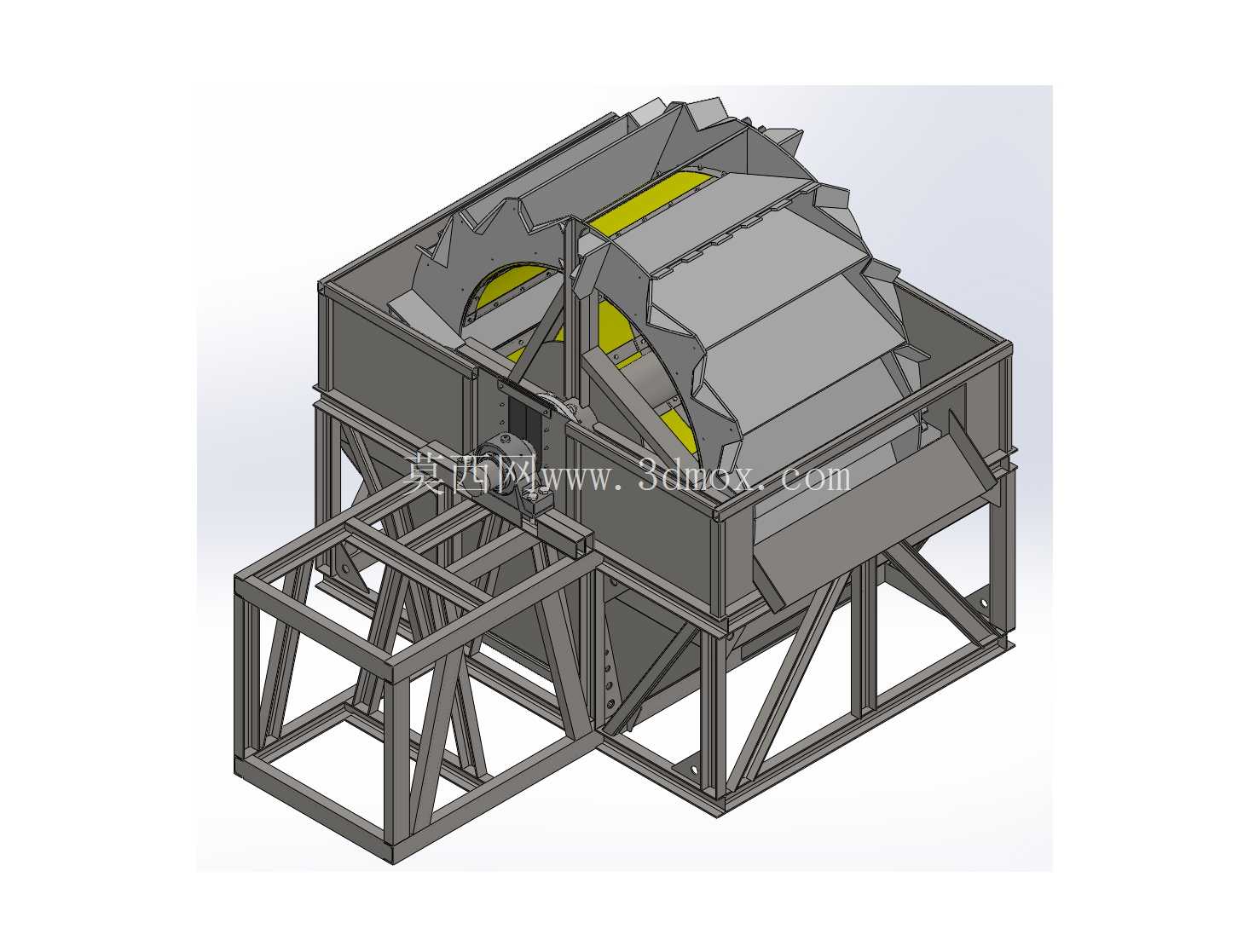

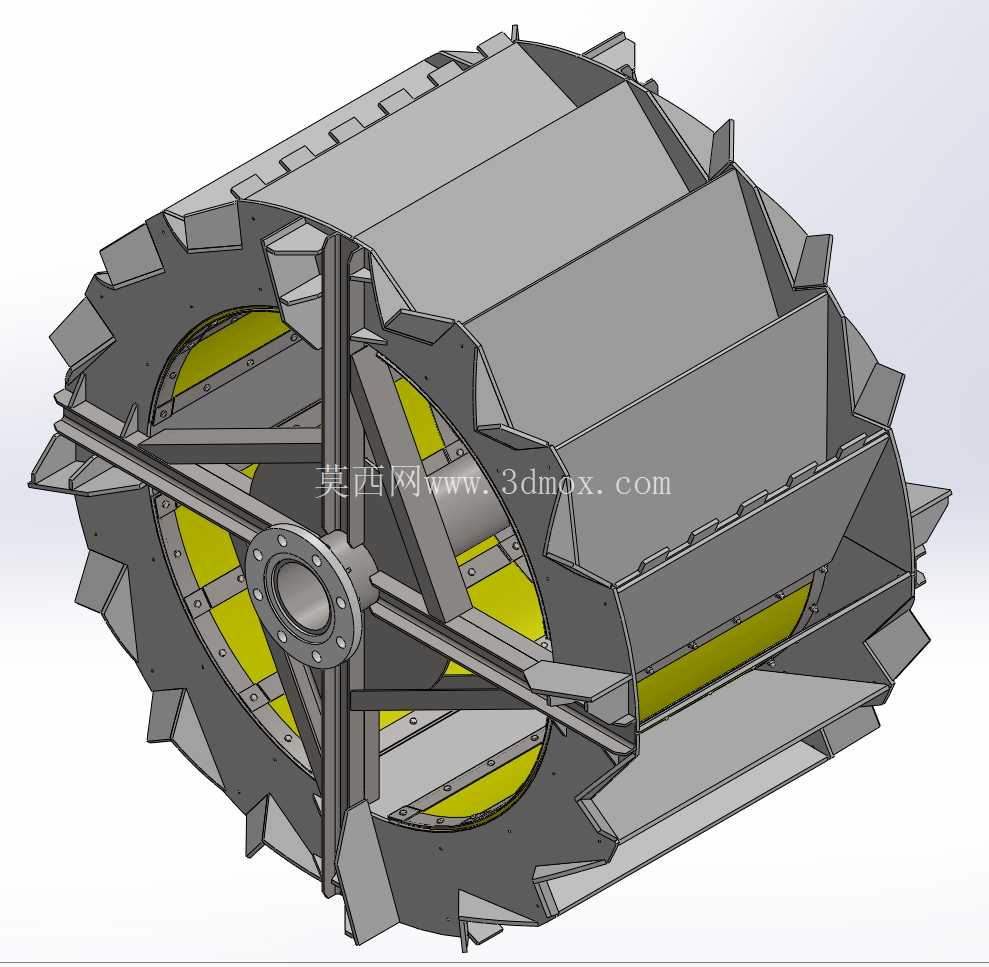

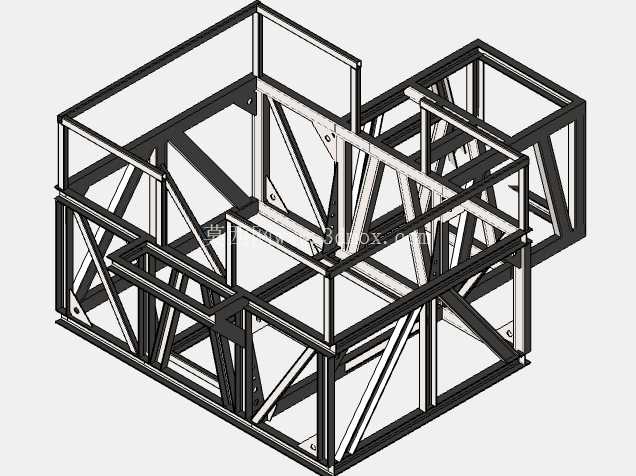

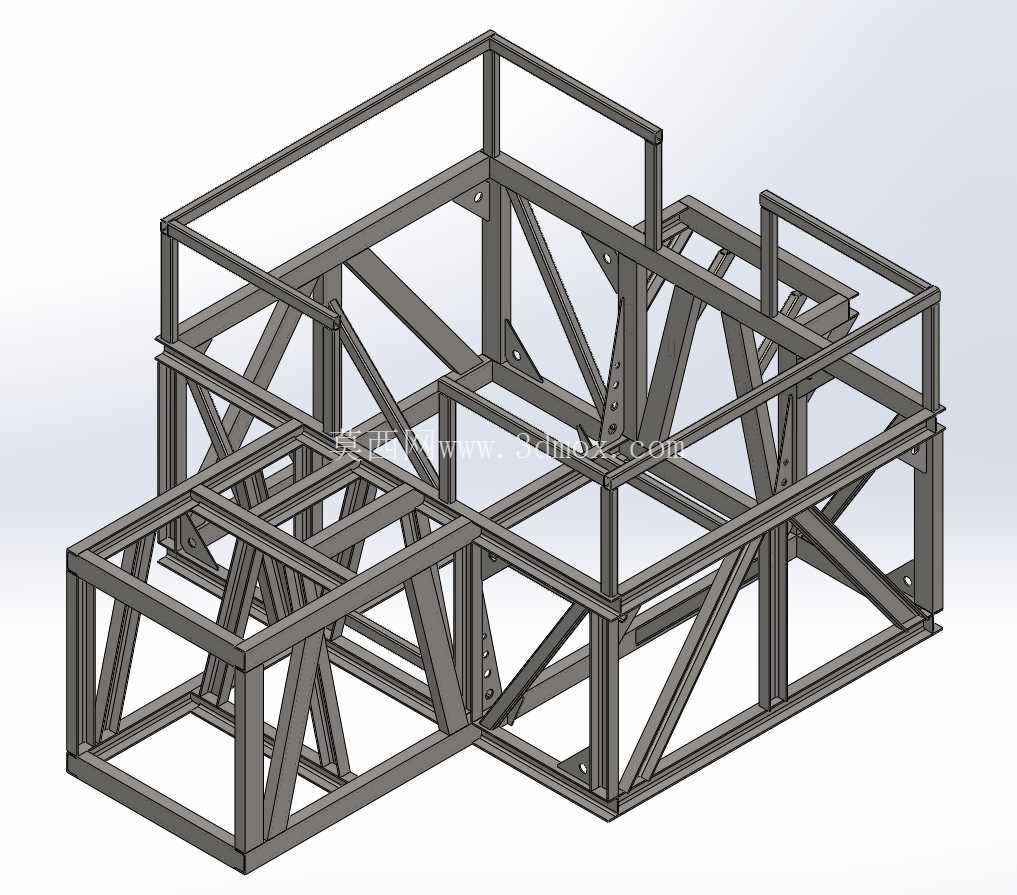

　　在砂石骨料生产、采石场物料处理、混凝土拌合站原料预处理环节，物料携带的泥土、石粉杂质会直接影响最终建材的成型强度与级配稳定性，这款轮式骨料清洗设备正是针对这类工况开发的专用处理装备，区别于传统螺旋洗石机的高磨损、高耗水特性，轮斗式的结构设计更适配大规模连续化的砂石生产线作业需求。从结构设计逻辑来看，设备整体采用分体式机架承载设计，底部的型钢焊接桁架结构做了斜向支撑加强，所有承力节点都采用满焊工艺处理，能够承受满负载运行时轮斗带水带料的交变载荷，避免长期运行出现机架变形、焊缝开裂的问题；机架的支脚预留了地脚螺栓安装孔，安装时需要根据现场地面承载情况做混凝土基础找平，基础平面的水平度误差需要控制在千分之二以内，避免轮斗运行出现偏磨、漏水的情况。核心的洗选轮斗采用多格仓分隔设计，每个料仓都设置了镂空筛板，筛板的孔径可以根据待清洗物料的粒径灵活更换，轮斗转动过程中，料仓浸入水槽完成物料捞取，同时通过轮斗的转动带动物料相互摩擦、翻滚，配合水槽内的高压冲水，将附着在骨料表面的泥土、石粉冲离，污水通过水槽底部的溢流口排出，清洗完成的骨料随着轮斗转动提升至卸料端，送入后续的输送或者筛分环节，整个过程连续运转，处理效率相比同功率的螺旋洗选设备提升40%以上，且砂石料的流失率更低。

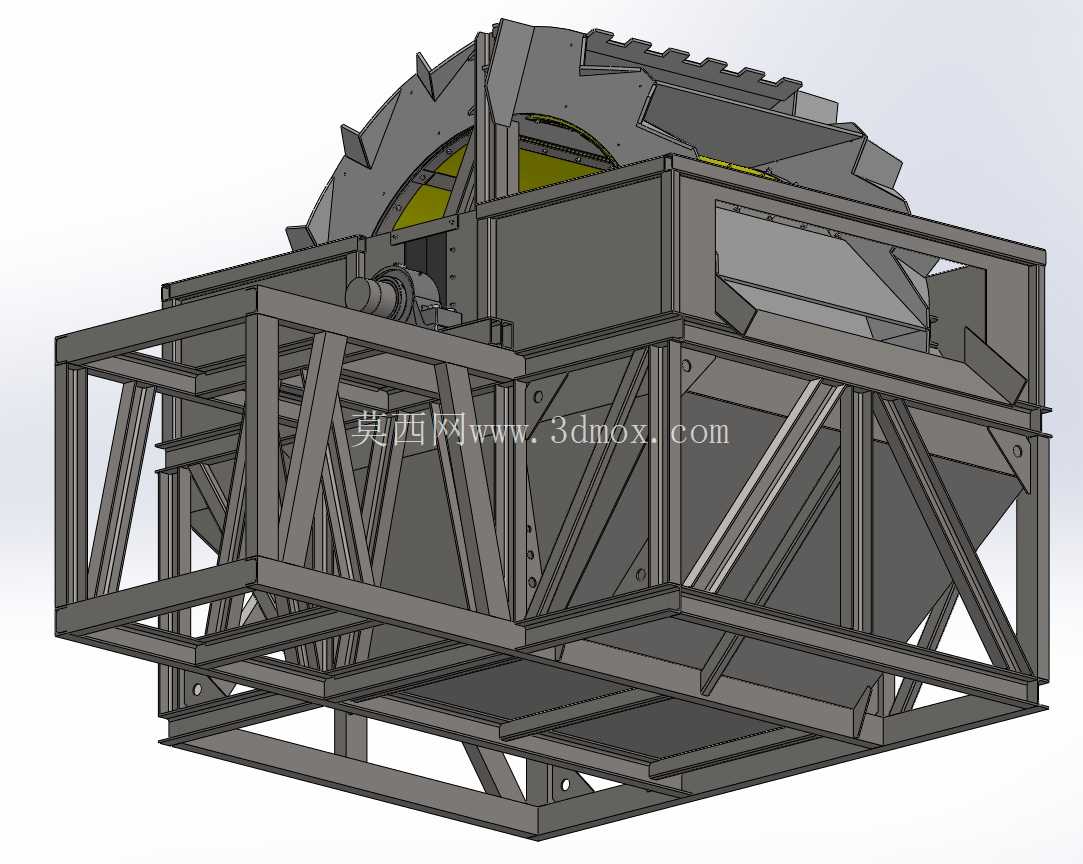

　　设备的水槽部分采用加厚钢板焊接成型，侧壁做了倾斜角度设计，避免沉料堆积在槽体边角，槽体的进水端设置了稳流挡板，减少进水水流对槽内沉降层的扰动，保证清洗水的溢流均匀，提升污水排放的含泥浓度，降低清水耗量；驱动单元布置在设备的侧上方，远离水槽的潮湿区域，避免长期溅水导致的传动部件锈蚀，传动部分采用减速机直连齿轮驱动的结构，相比链传动的方案运行更平稳，维护频次更低，日常运维只需要定期检查减速机润滑油位、轮斗轴承的密封件磨损情况即可。

　　从安装边界来看，设备的进料端需要和上游的振动筛出料溜槽对接，溜槽的落料点需要对准轮斗的进料侧，避免物料直接冲击轮斗侧板造成局部变形，卸料端的出料口需要和下游的皮带输送机做密封衔接，减少落料扬尘；设备整体的高度方向需要预留足够的检修空间，驱动端侧方需要留出至少一米的操作空间，方便日常检查和易损件更换。在实际工况适配中，这款设备可以处理粒径在5-100mm之间的碎石、砾石、天然砂石料，根据不同的处理量需求，可以调整轮斗的转速和进水流量，针对含泥量较高的物料，可以适当降低轮斗转速，延长物料在水槽内的清洗时间，保证清洗后的骨料含泥量控制在规范要求的范围内，满足高性能混凝土、道路基层铺设等场景对骨料洁净度的要求。

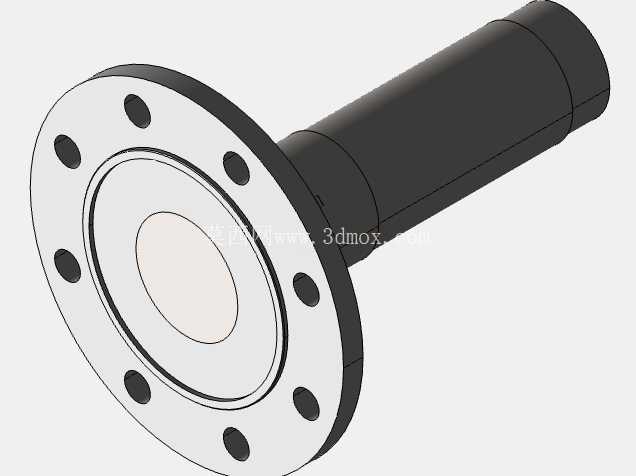

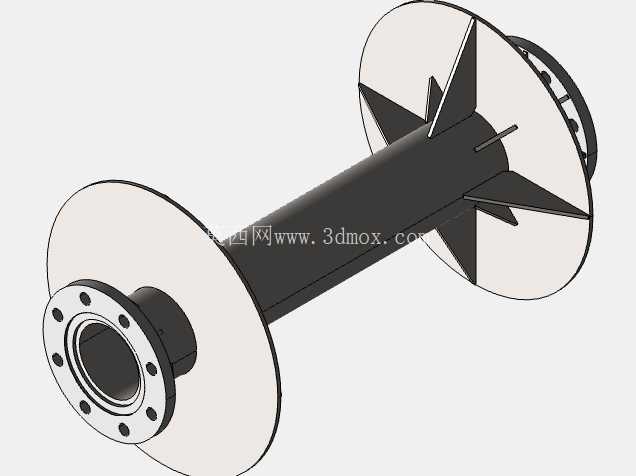

　　设计过程中针对轮斗的受力做了有限元校核，轮斗的主轴采用调质处理的合金钢材质，轴承座选用带密封的调心滚子轴承，能够承受一定的安装偏差和运行中的径向载荷，筛板采用耐磨高锰钢材质，抗冲击磨损性能更好，相比普通钢板筛板使用寿命提升两倍以上，减少易损件的更换频次，降低生产线的运维成本。机架的表面处理采用抛丸除锈后喷涂防锈底漆加面漆的工艺，能够适应采石场、拌合站等户外多尘、潮湿的作业环境，避免长期使用出现机架锈蚀的问题，所有的外露螺栓都采用镀锌防腐处理，防止锈蚀后拆卸困难。
