卧式破碎机转子组件结构设计

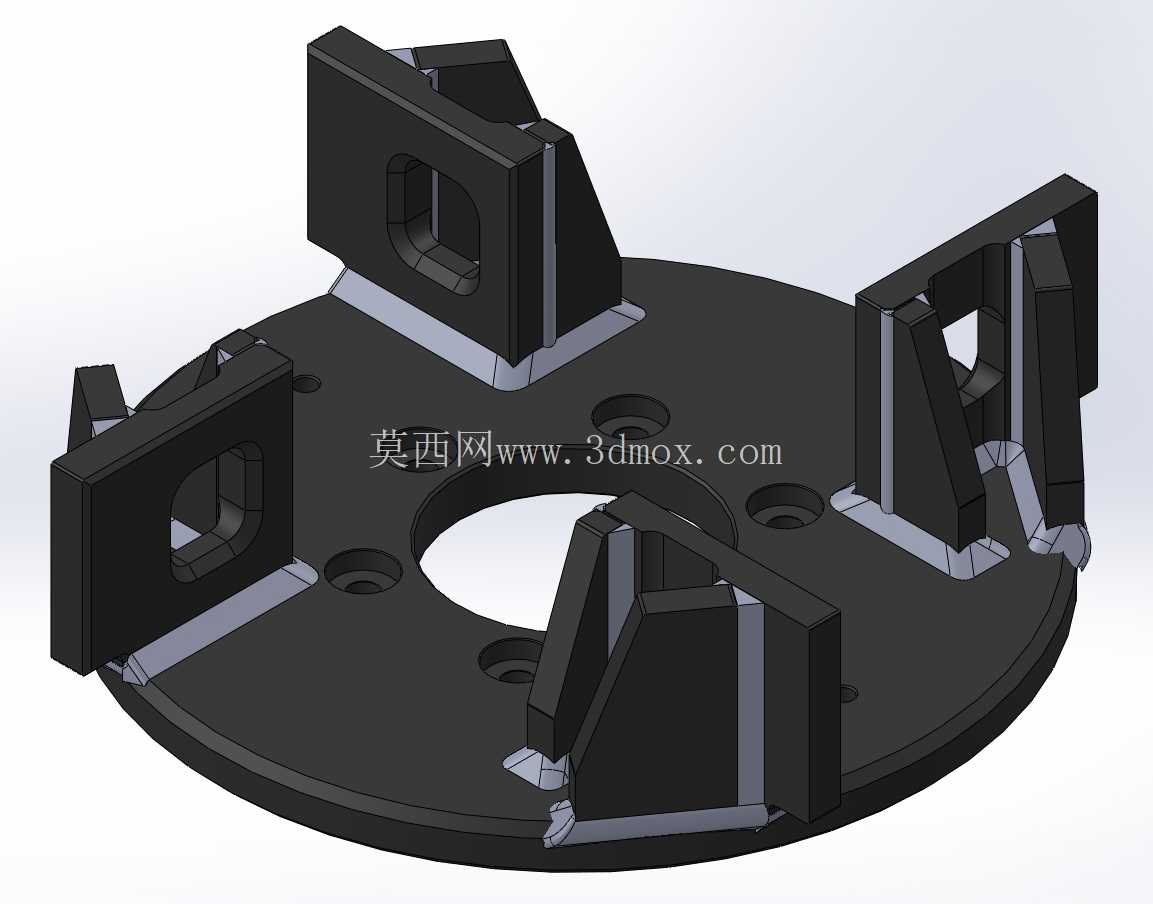

　　在砂石骨料生产、建筑固废资源化处理、矿山粗碎工段的现场运维中，卧式破碎机的转子部件是直接决定破碎效率、设备运行稳定性的核心承载构件，整套转子的结构合理性直接影响锤头磨损速率、设备动平衡表现以及检修维护的周期成本。这套转子组件采用圆盘式基体作为核心承载结构，圆盘中心设置大直径通孔用于与设备主轴配合装配，孔周均匀分布的沉头螺栓孔可实现转子与主轴法兰的刚性连接，避免高速运转过程中出现连接松动、径向跳动超差的问题。圆盘盘面沿圆周方向均匀焊接四组碎石锤安装翼座，翼座采用带加强筋的L型支撑结构，筋板沿锤座受力方向布置，可在碎石锤高速冲击物料时抵消大部分侧向剪切力，避免翼座根部因长期受交变载荷出现焊缝开裂、结构变形的问题。

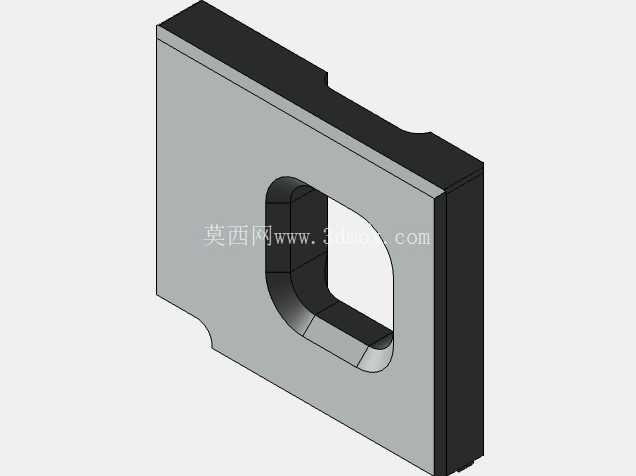

　　每个安装翼座上都预留了碎石锤的装配定位面与快拆螺栓孔，现场更换磨损锤头时无需整体拆卸转子，仅需松开对应位置的紧固件即可完成锤头替换，能大幅缩短设备停机检修的时间，适配连续化生产的砂石加工产线作业节奏。从设计逻辑来看，整套转子在建模阶段就做了动平衡预校验，四组锤座沿圆盘中心呈90度等夹角分布，每个安装位的结构重量偏差控制在极小范围内，避免转子高速运转时因质量分布不均产生异常振动，损坏主轴轴承或设备基座。转子圆盘的厚度根据破碎物料的硬度区间做了匹配设计，盘面预留的减重孔在不降低结构强度的前提下减少了转子整体自重，降低了设备启动时的电机负载，同时也能减少运转过程中的无用功损耗。

　　安装边界方面，转子的中心通孔直径、法兰连接孔的孔位分布都与常规卧式破碎机的主轴输出端尺寸做了适配，可直接替换同规格设备的原有转子部件，无需对设备主轴、机壳内部空间做额外改造。实际作业过程中，转子随主轴做高速回转运动，安装在翼座上的碎石锤会在离心力作用下向外张开，对进入破碎腔的建筑废料、天然砾石、混凝土块等物料进行连续冲击破碎，将大块物料击打至符合出料粒度要求的粒径。翼座的倾斜角度经过反复校核，既能保证碎石锤在运转过程中获得足够的冲击线速度，又能避免锤头与机壳衬板发生运动干涉，同时让被击打后的物料能顺着翼座的倾斜面流向破碎腔的反击板区域，完成二次破碎作业，减少过粉碎现象的同时提升整体破碎效率。

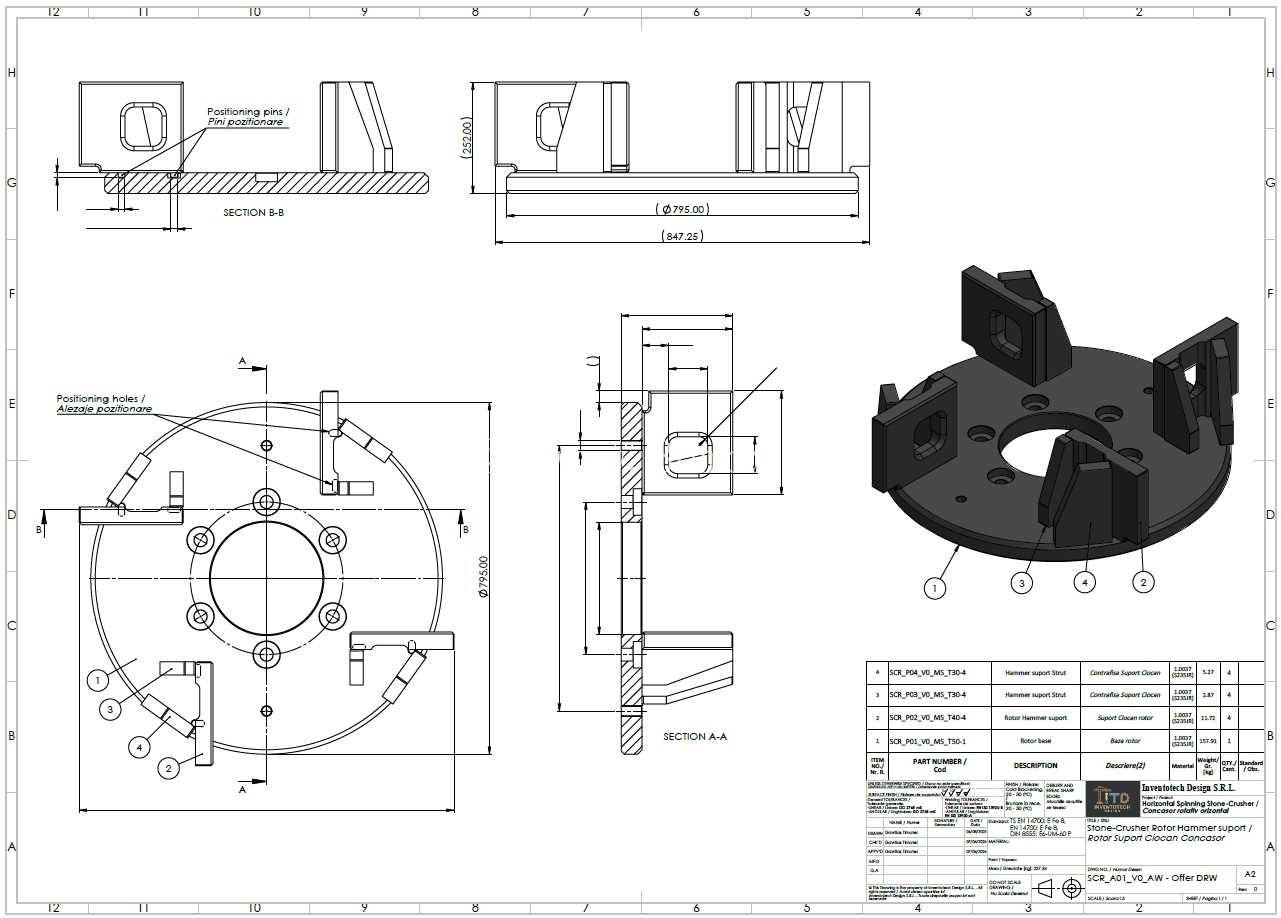

　　考虑到破碎作业现场多存在高粉尘、强冲击的恶劣工况，转子的所有焊接位置都做了圆角过渡处理，避免应力集中导致的结构失效，锤座与锤头的配合面也预留了足够的磨损余量，即使长期受物料冲刷磨损，也不会快速影响装配精度。对于结构设计从业者而言，这套转子的建模过程完整覆盖了从载荷计算、结构排布到安装适配的全流程，所有配合面的尺寸公差、焊接结构的强度冗余都参考了实际矿山、建材加工场景的运维数据，没有冗余的装饰性结构，所有几何特征都服务于实际破碎作业的功能需求，可作为同类型卧式破碎设备转子结构设计、老旧设备转子改造的参考原型，也能帮助刚接触破碎设备设计的人员快速理解转子部件的受力逻辑与装配关系。
