QFN系列贴片封装电子元器件三维结构

在汽车电子控制单元的硬件设计环节，表面贴装类封装器件的三维结构建模，是PCB布局、工装治具设计、SMT产线仿真过程中不可或缺的基础参考要素。本次呈现的QFN、QFN11、DFN10系列封装结构，覆盖了车规级小尺寸信号处理芯片、电源管理芯片的主流封装形态，可直接用于车载控制器的装配干涉校验、焊盘设计匹配、回流焊工艺仿真等工程场景。

从实际应用场景来看，这类方形扁平无引脚封装器件，大量部署在汽车车身控制模块、发动机ECU、车载传感器信号调理板上，相比传统的鸥翼引脚封装，其贴装后占用PCB面积更小，引脚寄生参数更低，更适合高频信号传输场景，同时无外伸引脚的结构也能降低整车振动环境下引脚断裂的失效风险。在产线端，这类封装的三维模型可用于钢网开口设计校验、吸嘴选型匹配、贴片路径干涉检查，避免实际生产中出现吸嘴碰撞、元件偏移、焊锡桥连等问题。

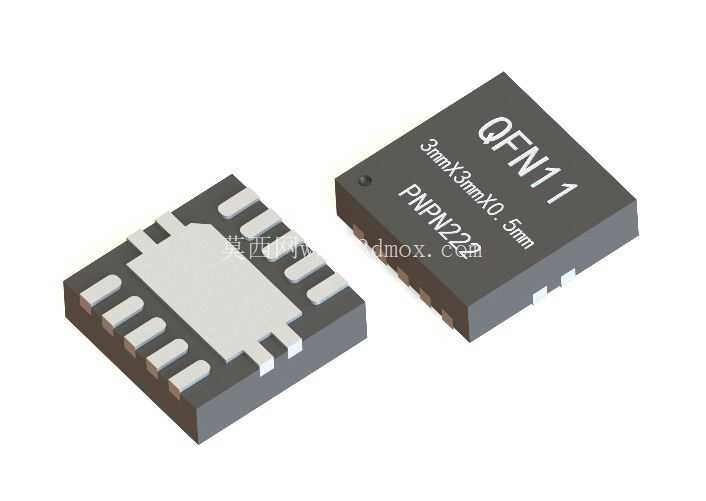

从功能特性来看，该系列封装采用底部外露散热焊盘加侧面排布焊端的结构，侧面焊端用于实现芯片与PCB的电气连接，底部大面积散热焊盘可直接将芯片工作产生的热量传导至PCB的散热铜皮上，相比同尺寸的传统SOP封装，散热效率提升40%以上，能够满足车规级器件-40℃到125℃的工作温度范围要求。封装本体采用环氧树脂模塑成型，具备足够的机械强度，能够耐受SMT回流焊的高温冲击，以及整车运行过程中的振动、湿热环境考验。

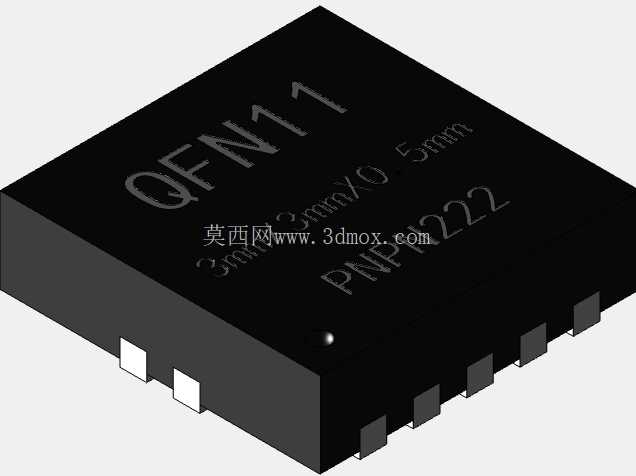

设计思路上，建模过程严格遵循JEDEC封装标准，首先确定封装本体的外形基准，以0.5mm引脚间距的QFN11为例，本体尺寸控制在3mm×3mm×0.5mm，所有侧面焊端的宽度、间距、高度均按照标准公差范围建模，焊端表面做镀锡层的质感区分，底部散热焊盘的尺寸、位置与引脚焊端保持精准的位置度公差，确保模型导入PCB设计软件后，能够与封装焊盘完全匹配。建模时特意还原了封装本体的模塑倒角、焊端的微小拔模角度，避免理想化模型导致的装配仿真误差，比如在做插件干涉检查时，若忽略本体边角的注塑圆角，可能会误判相邻元件的安全距离。

外形尺寸与安装边界方面，该系列不同型号的封装均严格控制尺寸公差，3mm×3mm规格的QFN11，本体长宽公差为±0.1mm，厚度公差为±0.05mm，侧面焊端突出本体侧面的尺寸不超过0.15mm，安装时要求PCB上对应的焊盘尺寸比焊端尺寸大0.1mm左右，钢网开口厚度控制在0.12mm，保证焊锡量适中。安装边界需要注意，元件本体周围1mm范围内不能布置高度超过0.8mm的其他元件，避免SMT贴片时吸嘴与周边元件发生碰撞，同时底部散热焊盘需要设计对应的过孔阵列，将热量传导至PCB内层的散热层，过孔需要做阻焊处理，避免回流焊时焊锡渗漏导致的虚焊问题。在做整机装配时，这类封装元件的上方不能有结构件直接压接，需要预留至少0.3mm的安全间隙，防止应力传递到封装本体导致内部芯片开裂。

对于结构设计工程师而言，这类封装的精准三维模型，能够在产品设计阶段就完成虚拟装配验证，不需要等到实物打样阶段才发现干涉、散热空间不足等问题，大幅缩短车载电子硬件的开发周期，减少打样迭代次数。在SMT产线的工艺仿真中，精准的模型可以模拟贴片过程中吸嘴的吸附位置、元件贴装时的下压高度，优化回流焊的温度曲线设置，提升量产阶段的良率。
