多孔C型钢组合式抗震支吊架结构

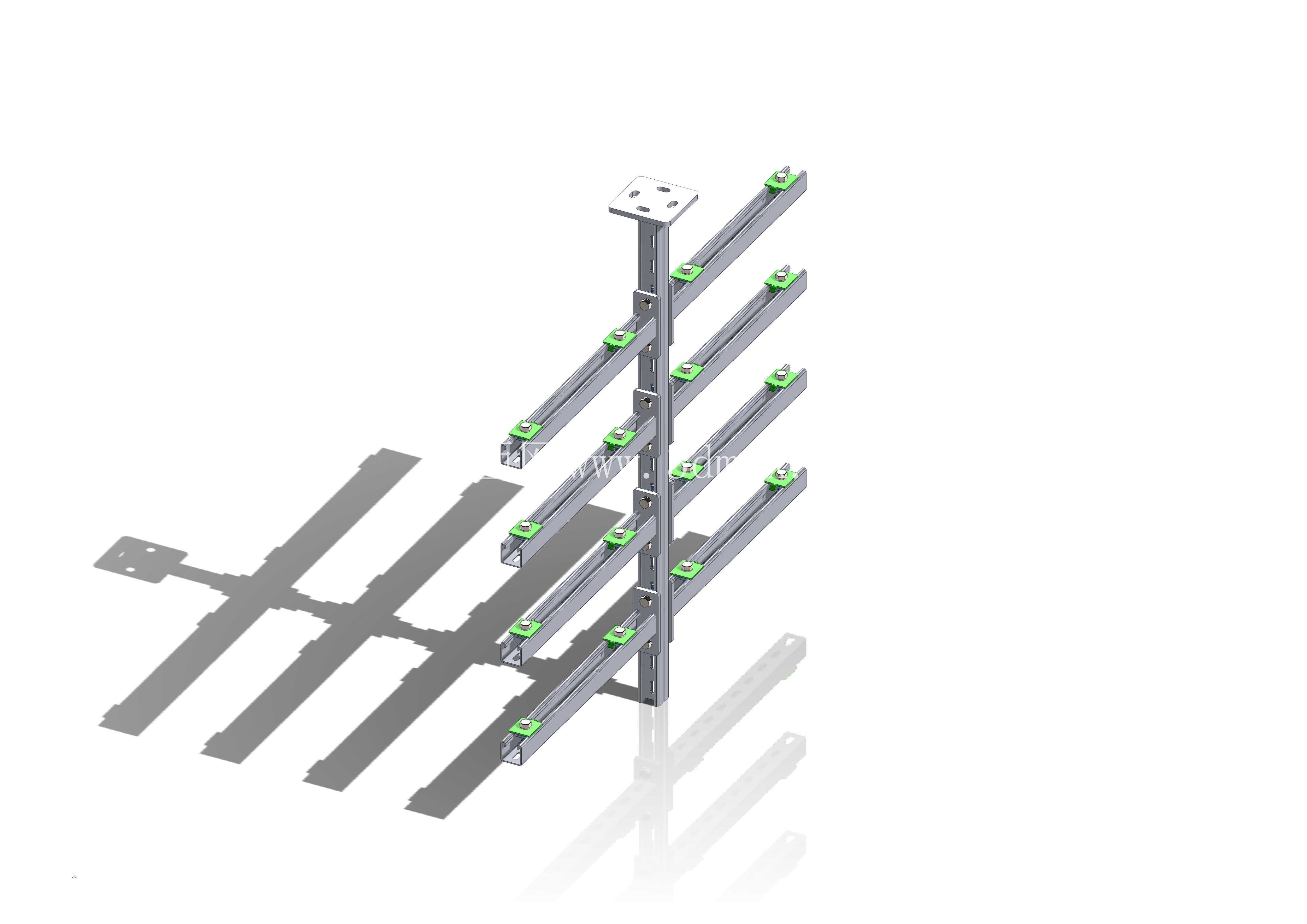

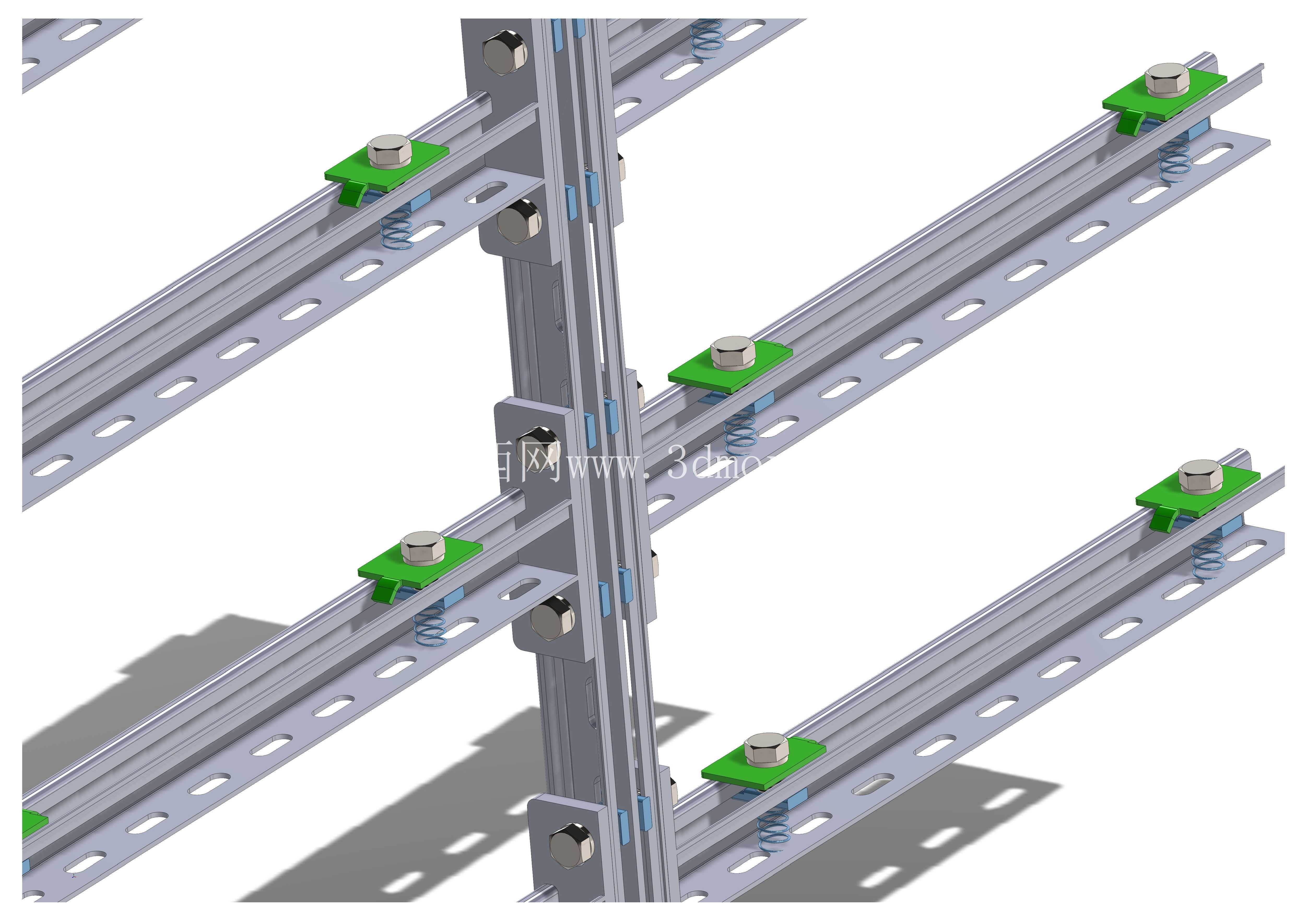

这套支吊架结构采用冲孔C型钢作为核心承载构件，竖向主龙骨与横向承载龙骨通过专用连接件实现十字交叉固定，所有连接节点均采用螺栓搭配弹簧垫片锁止，可在现场完成无焊接装配式安装，大幅缩短管线支设的施工周期。从结构设计逻辑来看，竖向龙骨承担整体荷载向建筑结构顶面或承重梁的传递，横向龙骨则直接承载排布的管线、桥架重量，每处横向龙骨与管线接触的位置都设置了带防滑齿的绿色压块，压块下方配套弹簧缓冲组件，既可以抵消管线运行过程中产生的微幅振动，避免螺栓长期受交变载荷出现松脱，也能在地震工况下吸收部分水平方向的冲击能量，降低管线脱落的风险。

在实际工程应用中，这类支吊架广泛用于地下综合管廊、工业厂房机电管线安装、商业建筑消防与给排水管线固定、数据中心电缆桥架布设等场景，可适配不同管径的管道、不同宽度的电缆桥架安装需求，无需在现场对型钢进行二次焊接打孔，所有安装孔位均为沿C型钢长度方向等距排布的长圆孔，安装时可根据管线的实际排布位置灵活调整横向龙骨的固定高度与间距，适配复杂的管线排布走向，解决传统焊接支吊架现场施工污染大、安装精度差、后期调整难度高的痛点。

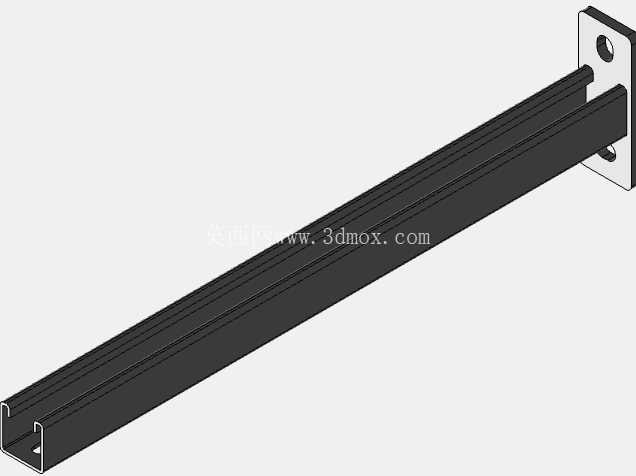

从安装边界来看，该款支吊架单根竖向龙骨可同时承载多层横向管线，横向龙骨伸出竖向龙骨的悬臂长度可根据现场管线排布宽度调整，单段C型钢的标准长度可根据现场层高进行裁切拼接，连接节点的螺栓锁紧扭矩符合管线支设的施工规范要求，弹簧垫片的预紧力可抵消长期使用过程中的螺栓预紧力衰减，压块表面的防滑齿可卡入C型钢的冲孔边缘，避免横向龙骨受管线荷载作用出现滑移。设计过程中充分考虑了现场安装的容错性，所有连接配件均为标准化通用件，无需定制加工，安装人员仅需使用普通扭矩扳手即可完成全部组装作业，不需要配备焊接设备、钻孔设备，大幅降低现场施工的安全隐患。

结构受力层面，竖向C型钢的截面惯性矩经过优化，在同等材料用量下具备更高的抗弯截面模量，可承受更大的竖向荷载与水平方向的地震作用力，横向C型钢的冲孔排布兼顾了安装灵活性与结构强度，孔位间距经过精准计算，不会因为开孔过多降低型钢的整体承载能力。节点处的连接块采用包裹式设计，卡在C型钢的卷边内侧，受力时可将荷载均匀传递到C型钢的整个截面，避免局部应力集中导致型钢变形。配套的弹簧组件刚度经过匹配设计，既不会因为刚度过大失去缓冲效果，也不会因为刚度过小导致管线运行时出现过大的晃动位移，可有效过滤水泵、空调机组等设备运行时传递到管线的振动，降低振动通过支吊架向建筑结构传递的噪音。

在管线排布密集的区域，这套支吊架可通过多根竖向龙骨拼接形成组合式承载框架，同时承载给排水管、消防管、电缆桥架、通风管道等多类机电设施，相比传统的圆钢焊接支吊架，材料利用率更高，整体结构更规整，后期管线扩容调整时仅需松开对应节点的螺栓，调整横向龙骨位置或者新增横向龙骨即可完成改造，不需要对原有支吊架进行破坏性拆除，大幅降低后期运维改造的成本。所有金属构件表面均采用热镀锌处理，可在潮湿的地下管廊、户外管线安装场景下长期使用，具备优秀的防腐蚀能力，全生命周期内不需要额外做防腐维护，适配各类复杂的工程安装环境。
