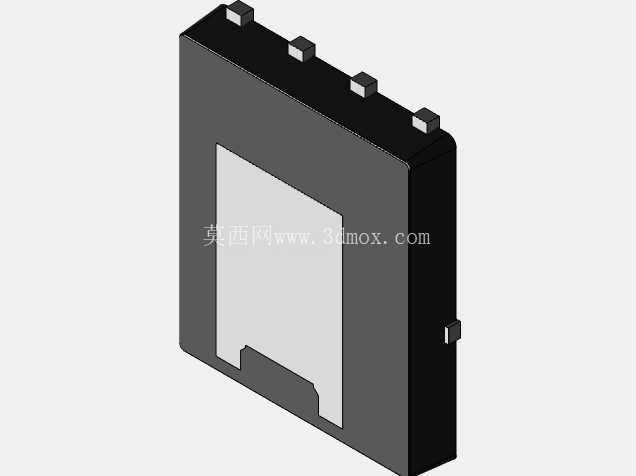

FDMS86300DC MOSFET双散热DFN56封装外壳

这款封装外壳是适配FDMS86300DC型号MOSFET的Dual Cool结构DFN56封装载体，在汽车电控单元、工业电源模块、高功率密度驱动板这类对散热有严苛要求的应用场景中，承担着芯片承载、引脚导通、热量导出、物理防护的多重作用。不同于常规小功率MOSFET的封装设计，这款外壳采用了双侧外露散热焊盘的结构，顶部的大面积金属裸露区域可以直接贴合导热垫连接外置散热片，底部焊盘在完成PCB焊接后也能与板上散热铜箔形成完整导热通路，解决了大电流工况下功率器件结温过高的问题，能适配持续大电流输出、频繁负载切换的工作场景。从设计思路来看，这款外壳的结构完全围绕功率器件的热管理需求展开，主体采用高导热塑封基材搭配内嵌金属引线框架，四个顶部凸起的定位凸台是为了在封装制程中完成芯片贴装、引线键合工序时的精准定位，避免塑封过程中框架偏移导致的引脚共面度超差问题。侧面的小型定位卡扣则是为了适配自动化贴片机的吸嘴取料定位，在SMT贴片过程中保证器件的拾取精度，降低贴装偏移、虚焊的不良率。外形尺寸上严格遵循DFN56封装的标准安装边界，引脚间距、焊盘尺寸完全匹配行业通用PCB封装库，设计时预留了0.15mm的焊盘公差余量，既可以满足回流焊过程中焊锡浸润的爬锡空间，也能避免公差累积导致的相邻引脚桥连问题。安装时不需要额外的固定结构，完全依靠SMT回流焊完成与PCB的机械固定与电气连接，顶部散热面的平整度控制在0.02mm以内，保证与导热垫的贴合间隙小于0.05mm，最大化降低界面热阻。在车载充电机、DC-DC转换模块这类汽车电子应用中，这类封装的MOSFET往往需要在-40℃到125℃的环境温度区间持续工作，外壳的塑封材料选用了高耐温等级的环氧基材，热膨胀系数与PCB板材、硅芯片的热膨胀系数匹配度经过反复调校，能承受上千次温度循环冲击而不会出现塑封层开裂、引脚脱焊的问题。外壳的引脚采用了预镀锡处理，镀层厚度控制在5-8μm，既可以保证存储过程中的抗氧化能力，也能在回流焊过程中快速完成焊锡浸润，提升焊接可靠性。不同于传统通孔封装的功率器件，这种DFN封装的外壳无外伸引脚，整体安装高度仅1.2mm左右，能大幅降低电源模块的整体厚度，适配薄型化电控产品的设计需求。设计过程中还考虑了制程中的模流平衡问题，塑封腔体的进胶口位置、排气槽布局都经过优化，避免塑封过程中出现冲线、气孔、填充不满的成型缺陷，保证批量生产时的封装良率。外壳的散热路径设计上，除了上下两个外露散热面，内部的引线框架也直接与芯片的漏极连接，将芯片工作时产生的热量通过最短路径传导到外部散热结构，相比常规单侧散热的DFN封装，热阻能降低40%左右，同等散热条件下可以承载更高的持续工作电流。在实际选型应用中，结构工程师只需要按照标准DFN56封装的焊盘尺寸绘制PCB，预留好顶部散热片的安装空间即可，不需要额外修改封装尺寸，能直接兼容现有SMT产线的生产制程，不需要调整钢网开口、回流焊温度曲线参数，大幅缩短产品的开发验证周期。
