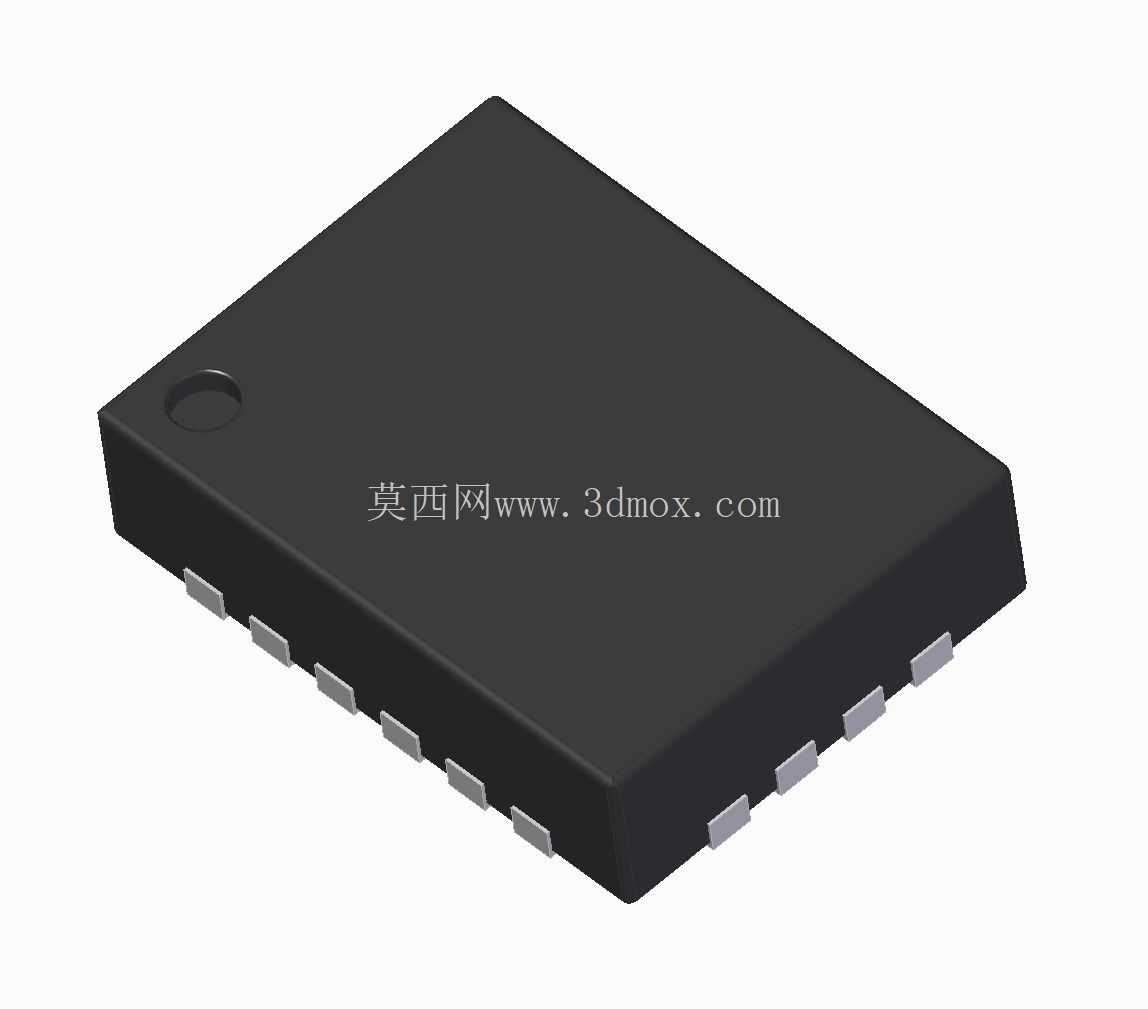

QFN20封装MPQ4470型DC-DC转换器结构

在车载电子控制单元、工业分布式电源模块、高密度嵌入式主板的PCB布局设计环节，这类QFN封装的DC-DC转换器件的三维结构模型，是结构工程师完成板级空间校核、干涉排查、装配工艺验证的核心参考资料。不同于常规直插式功率器件，QFN20封装的MPQ4470系列转换器采用无引脚贴装设计，本体尺寸控制在3x4mm区间，整体塑封本体高度仅0.9mm，这类紧凑尺寸的器件在布局时，不仅要考虑器件本身的占位空间，还要预留周边焊盘的钢网开窗、回流焊的工艺避让距离，以及功率器件工作时的散热铜箔铺设区域，三维模型的精准度直接影响PCB叠层设计时的高度冗余计算。

从实际应用场景来看，这类DC-DC转换器主要承担板级直流电压转换功能，可将车载12V母线电压、工业24V供电电压转换为3.3V、5V等后级芯片所需的低压供电，广泛分布在汽车车身控制模块、车载影音主机、工业传感器采集节点、便携测试设备的电源回路中。由于器件采用侧面排布焊盘的设计，20个引脚分别布置在本体的两个长边侧，每个引脚的宽度、引脚间距、引脚伸出塑封本体的长度都有严格的尺寸公差，三维建模时完全按照实际封装尺寸还原，引脚的位置度偏差控制在0.02mm以内，能够匹配PCB设计软件中的封装库尺寸校验要求，避免出现模型与实际焊盘位置不匹配导致的装配干涉问题。

设计这类器件的三维模型时，首先要还原塑封本体的结构特征：本体顶部的圆形定位标记对应器件的1脚位置，建模时保留该标记的深度与直径尺寸，方便装配时的视觉对位；本体侧面的引脚采用等距排布设计，每个引脚的焊接面与PCB板面处于同一水平面，建模时严格区分引脚的金属部分与黑色塑封部分的材质边界，在做整机热仿真时，可以直接给引脚部分赋予铜材的导热参数，塑封部分赋予环氧树脂的材料参数，无需二次拆分模型。另外，QFN封装的器件底部带有裸露的散热焊盘，建模时同样还原了该焊盘的尺寸与位置，这个散热焊盘在实际装配时需要焊接在PCB的散热铜箔上，通过过孔将器件工作产生的热量传导到PCB内层的铜层散热，模型中该焊盘的下表面与引脚焊接面共面，能够准确模拟焊接后器件与PCB的贴合状态，不会出现模型悬空或者嵌入PCB板的错误。

在安装边界的校核上，该模型可以直接导入常用的三维机械设计软件中，与周边的接插件、电容、电感等周边器件做空间干涉检查：由于QFN器件属于表面贴装器件，装配后不会在PCB背面形成凸起，因此在做双面贴装的PCB布局时，可以在该器件的背面位置布置其他高度较低的贴片元件，只要控制背面元件的高度不超过PCB板厚与器件底部间隙的总和即可；而在器件的正面区域，需要预留至少1.5mm的高度空间，避免后续装配外壳、导热垫或者屏蔽罩时压碰到器件本体。另外，模型还原了塑封本体的边角倒角特征，在做自动化贴装的吸嘴取件仿真时，可以准确匹配吸嘴的吸附位置，不会因为模型边角是直角导致吸嘴吸附偏移的仿真误差。

从器件本身的功能特性来看，MPQ4470系列转换器属于同步整流型降压DC-DC，具备较宽的输入电压范围与较高的转换效率，工作时自身发热较小，配合QFN封装的低寄生参数特性，能够在较高开关频率下稳定工作，减少周边电感、电容的尺寸占用，这也是这类小封装功率器件在高密度电源设计中被广泛应用的原因。对应的三维模型在结构设计环节的价值，就是让工程师在开板打样之前，就能在虚拟环境中完成所有空间尺寸的校验，避免因为器件封装尺寸不符、安装空间不足导致的打样返工，尤其是在汽车类电子产品的设计中，板级空间极为紧张，每一个器件的占位、高度、周边安全距离都需要反复核对，精准的三维模型能够大幅减少结构校核的时间成本，提升设计一次成功率。
