110kV户外柱上电容器安装结构设计

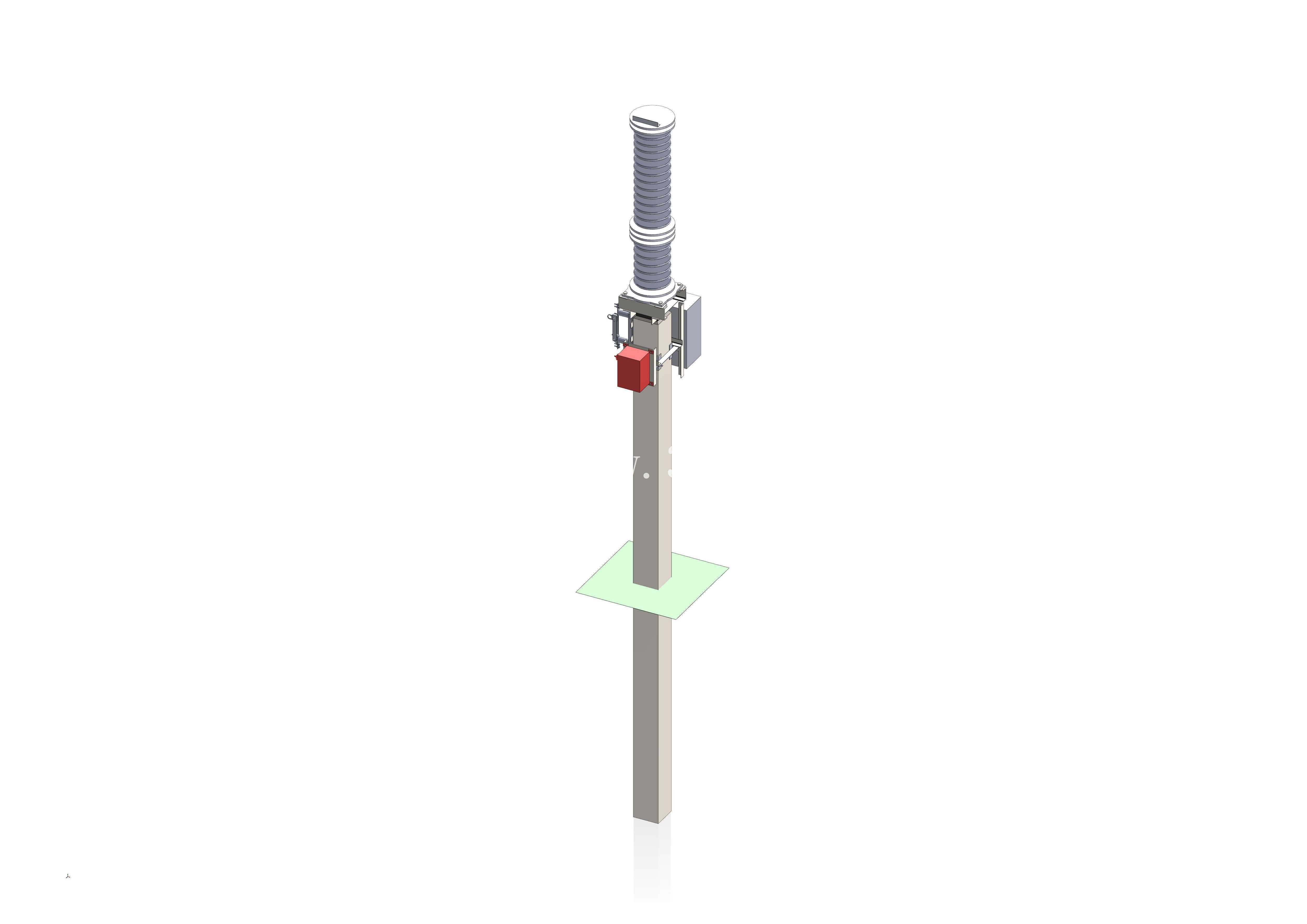

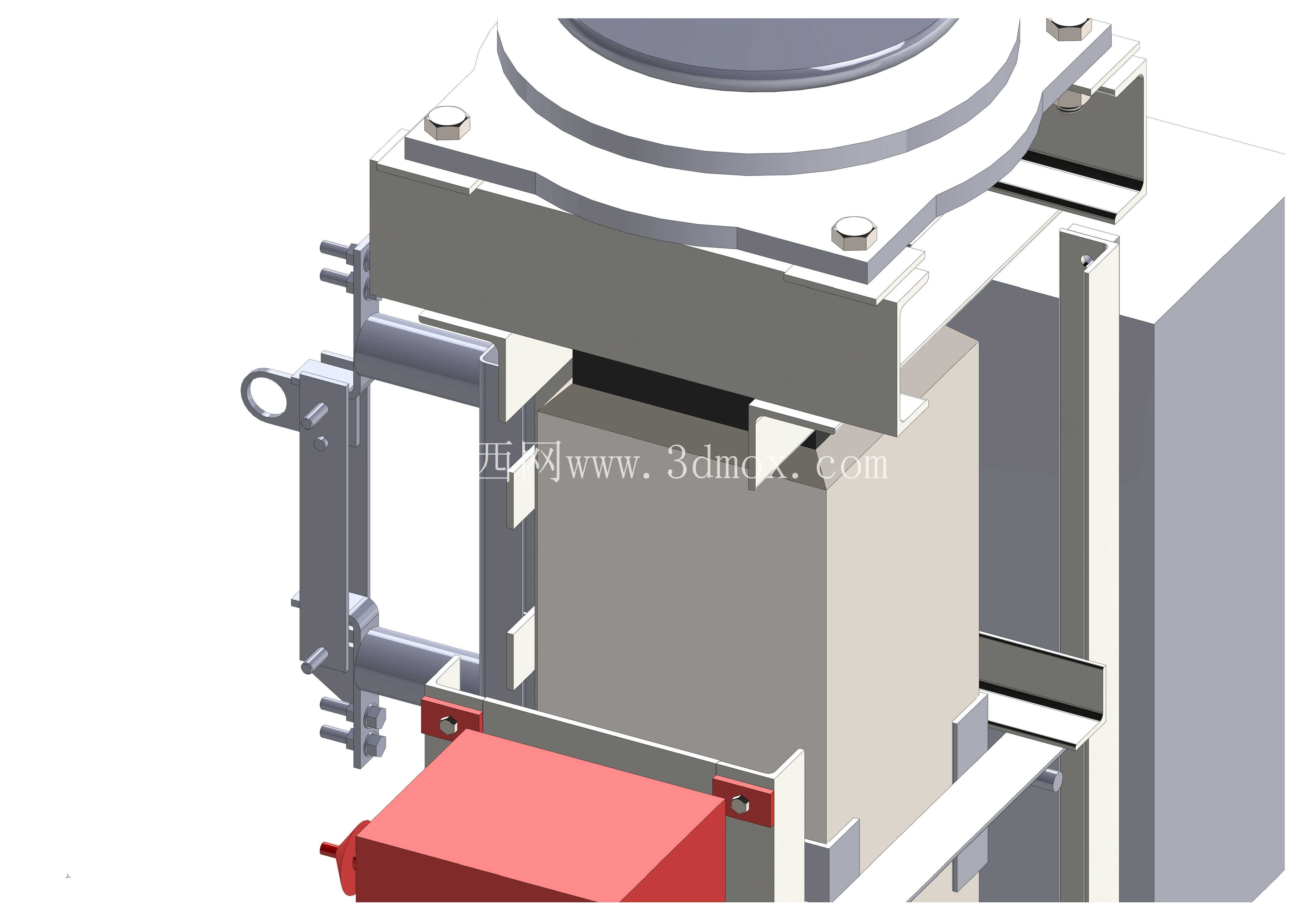

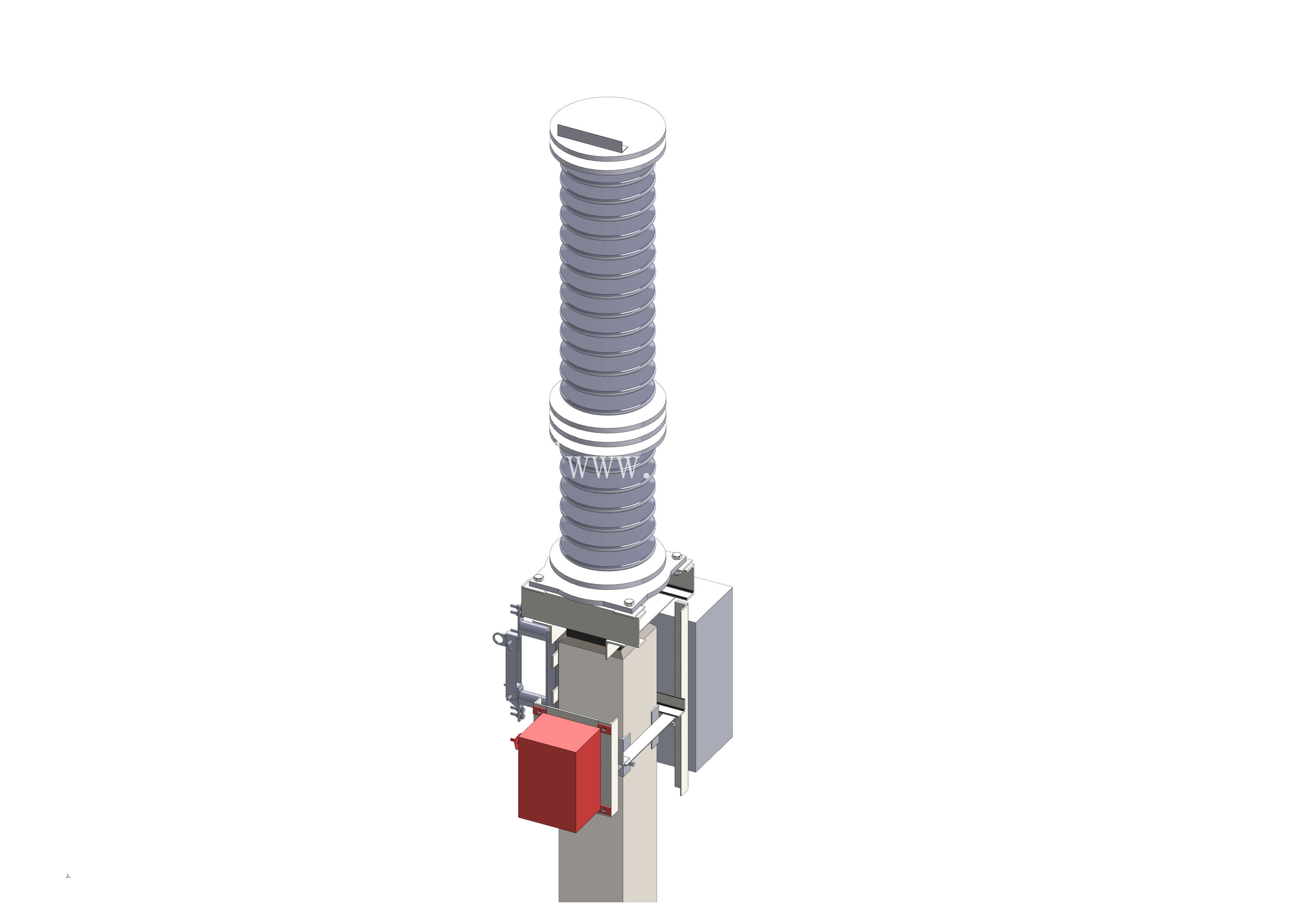

这套110kV电压等级的柱上电容器安装结构，主要应用于城郊架空输电线路的节点无功补偿场景，在长距离输电的末端台区、工矿企业专用进线侧都能见到这类安装形式，核心作用是抵消线路感性负载带来的无功损耗，抬升线路末端电压水平，降低输电路径上的电流热损耗，提升电网的功率因数。从结构组成来看，整套装置依托单根水泥电杆作为承载主体，底部的方形安装固定板是与电杆横担的连接基准，板件上预留的螺栓孔位完全适配常规10kV-110kV户外电杆的横担安装孔距，不需要现场额外打孔改制，能大幅缩短高空作业的安装时长。固定板向上延伸的主支撑立柱采用等边角钢拼接焊接而成，立柱上每隔固定间距设置的抱箍安装位，既可以用来固定电容器本体的连接支架，也能预留出后续加装避雷器、故障指示器等附属设备的安装空间，不需要二次焊接破坏立柱的防腐层。立柱上部的绝缘套管采用大爬距的户外瓷质绝缘结构，爬电距离完全满足110kV电压等级的污秽地区使用要求，套管内部穿设的导电铜排一端连接电容器的高压接线端，另一端向上延伸作为线路接线端子，套管与金属支架的连接位置设置了密封橡胶垫，能避免雨水顺着套管接缝渗入内部造成绝缘击穿。电容器本体通过L型安装支架固定在立柱中部偏上的位置，支架与电容器外壳之间垫有橡胶减震垫，能抵消户外大风天气下电杆摆动带来的震动冲击，避免电容器内部芯体受震动出现连接端子松动、绝缘层破损的问题。电容器旁侧设置的小型接线盒，用来内置电容器的放电电阻与保护熔断器，接线盒的防护等级达到IP65，盒盖与盒体的接缝处设置了发泡橡胶密封条，即使在暴雨、凝露天气下也不会出现内部进水短路的情况。设计过程中，整套结构的重心严格控制在电杆的中心轴线上，所有向外延伸的部件重量都做了对称配平，避免单侧负重过大导致电杆长期受力出现倾斜，整套装置的横向安装边界控制在1.2米以内，不会超出架空线路的安全限界，避免与过往的带电导线发生安全距离不足的问题。立柱底部的固定板与电杆横担之间采用双螺母防松结构，所有外露的金属部件都做了热镀锌防腐处理，能适应户外高温、高湿、盐雾等复杂环境的长期使用，不需要频繁做防腐维护。绝缘套管顶端的接线端子设置了防晕罩，能降低高电压下的尖端电晕放电现象，减少长期电晕对端子的腐蚀以及对周边通讯线路的电磁干扰。在安装流程的适配性设计上，整套结构可以在地面完成预组装，整体吊装到电杆横担上之后只需要紧固4组固定螺栓就能完成主体固定，后续的接线作业只需要在杆上完成线路与端子的连接即可，相比传统的散件现场组装形式，能减少60%以上的高空作业时长，降低施工过程的安全风险。结构上所有的连接螺栓都采用了标准的电力金具通用规格，现场维护更换时不需要配备特殊规格的工具，运维人员使用常规的电力施工工具就能完成部件的拆卸更换。电容器的安装高度设置在距离横担平面1.5米的位置，既满足了带电部分对地的安全距离要求，也能避免地面过往的车辆、农机误碰设备外壳，同时这个高度也方便运维人员在杆上使用绝缘操作杆完成日常的巡检、验电作业。
