非储压式气溶胶灭火发生装置结构设计

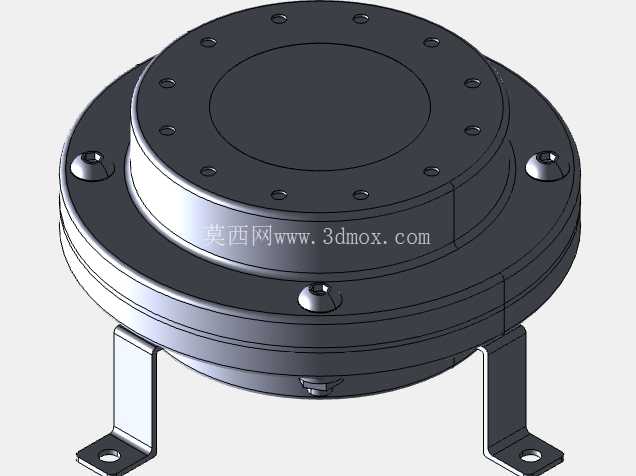

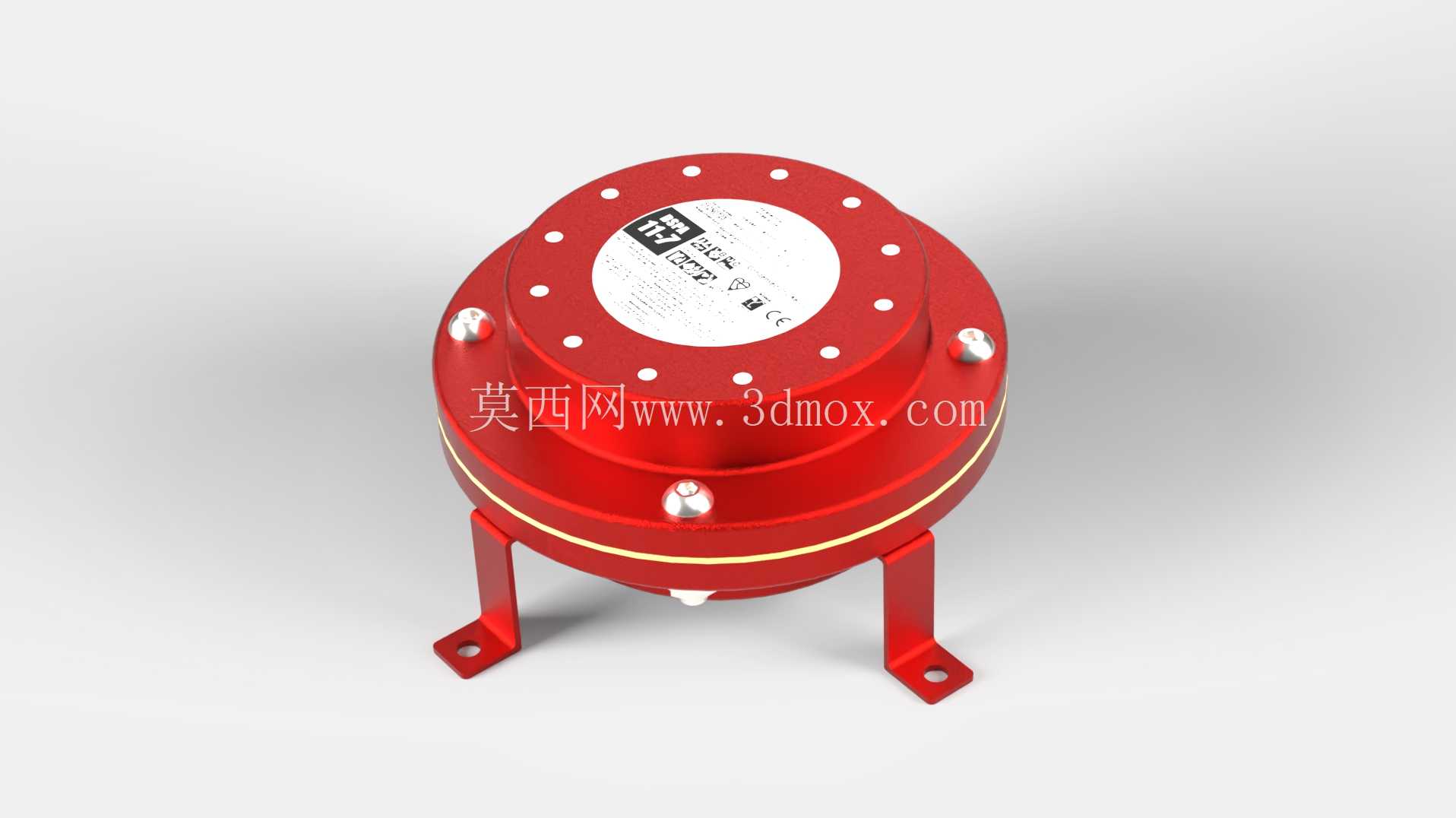

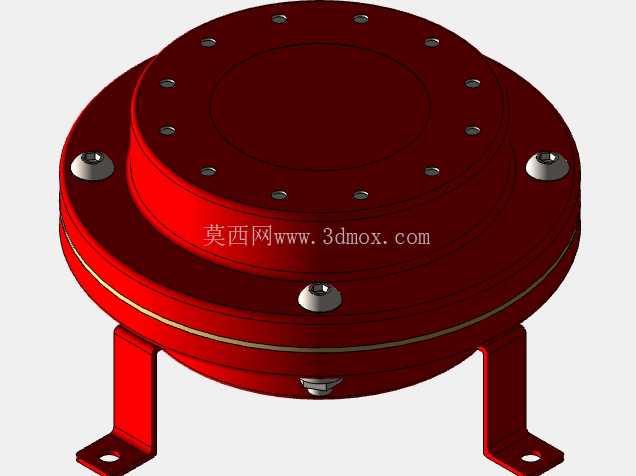

在小空间封闭防护场景的消防系统选型里，非加压式气溶胶发生装置一直是配电仓、储能电池簇、设备机柜这类受限空间的优选灭火组件，本次拆解的这款圆盘式气溶胶发生装置，从结构设计到安装适配都完全贴合小空间快速灭火的实际工程需求。先从安装边界说起，这款装置整体采用矮型圆盘主体加三支一体式支脚的布局，主体外壳为等壁厚冲压成型的红色金属壳体，上法兰盘沿圆周均匀布置安装固定孔，既可以通过支脚的底孔直接螺栓固定在防护空间的底面或安装板上，也可以翻转后通过上法兰的孔位吊装在防护区域顶部，支脚的开孔为长圆调整孔，允许安装时存在±2mm的位置偏差，不需要现场二次配钻，适配不同机柜内部的预装螺柱间距。主体侧面的环形凸筋一方面是增强壳体承压能力，避免气溶胶喷发时壳体受内压出现形变，另一方面也作为上下壳体的压合定位基准，装配时不需要额外做同轴度找正，压合后配合周向均匀布置的紧固螺栓即可实现密封，生产装配效率比传统筒式结构提升近四成。装置顶部的标识区域预留了足够的平面空间，用于印刷触发参数、喷发剂量、警示标识，不需要额外粘贴铭牌支架，避免长期使用后铭牌脱落。从功能特性来看，这款装置属于非加压储药结构，日常存放状态下壳体内无带压介质，不存在压力容器的年检、泄漏风险，非常适合长期无人值守的封闭空间使用，比如通讯基站机柜、储能电池舱、车载电控仓这类平时运维频次低的场景，不需要定期做压力检测，大幅降低运维成本。装置触发后会快速释放亚纳米级的气溶胶灭火粒子，通过中断燃烧链式反应实现灭火，喷发过程无高压冲击，不会对防护空间内的精密电子元件造成冲击损伤，也不会残留导电介质，灭火后不需要大面积清理，适配电子设备密集的防护场景。设计思路上，这款装置完全围绕小空间适配做了针对性优化：整体高度控制在较低范围，不会占用过多机柜内部的走线空间，三支支脚的布局形成稳定的三角支撑，即使在车辆行驶这类存在持续振动的场景下，也不会出现固定松动的问题；壳体外部的红色涂装采用耐高温粉末喷涂，在设备周边出现温度异常升高的初期，涂层不会出现起泡脱落，同时醒目的红色也方便日常巡检时快速识别装置状态。在实际工程应用中，这类气溶胶发生装置通常会多台组网布置，根据防护空间的容积匹配对应数量的装置，通过触发线并联接入消防报警系统，当探测到烟雾或温度异常时同步触发，实现全淹没式灭火。不同于传统的储压式灭火器，这款装置没有阀门、压力表这类易损部件，长期存放的可靠性更高，外壳的密封结构可以阻挡灰尘、潮气进入内部药仓，即使在高湿、多尘的工业现场环境下，也能保证长期有效。从结构建模的角度来看，这款装置的所有零件都采用规则的回转体、钣金冲压件设计，没有复杂的异形曲面，零件之间的配合公差全部采用基孔制间隙配合，加工难度低，适合批量冲压生产，支脚与下壳体采用一体化折弯成型，不需要额外焊接，减少了焊接变形带来的装配误差。上法兰的固定螺栓采用内六角圆柱头结构，安装时可以用标准L型扳手在狭小空间内操作，不需要预留过大的操作空间，进一步提升了狭小机柜内的安装适配性。装置底部中心预留了触发接线的出线孔，配合橡胶密封圈实现走线处的密封，避免潮气从走线位置进入药仓，接线端子采用插拔式结构，现场接线时不需要拧螺丝，直接插接即可完成线路连接，大幅降低现场施工的难度。在选型适配时，需要注意装置的安装位置要避开直接正对精密电路板的方向，虽然喷发无高压，但气溶胶粒子扩散时如果直吹元件表面，仍有可能在部分散热缝隙处形成少量残留，通常建议安装在防护空间的顶部角落，让气溶胶粒子靠自重自然沉降扩散，实现更均匀的全淹没覆盖。
