手动直切作业专用卡莱特曼纽尔工装结构

这套手动直切作业工装，核心服务于小型加工场景下的直线裁切工序，常见于五金维修工位、小件板材加工点、教学实训车间这类没有配置自动化裁切设备的场景，操作人员无需复杂培训即可上手完成直切作业，相比手持切割工具直接作业的方式，能大幅降低裁切走偏、切口倾斜的问题，同时减少操作人员手持工具的发力负担，提升小批量裁切作业的一致性。

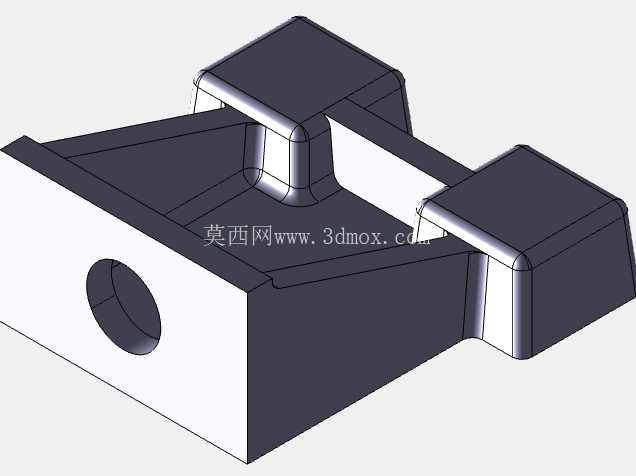

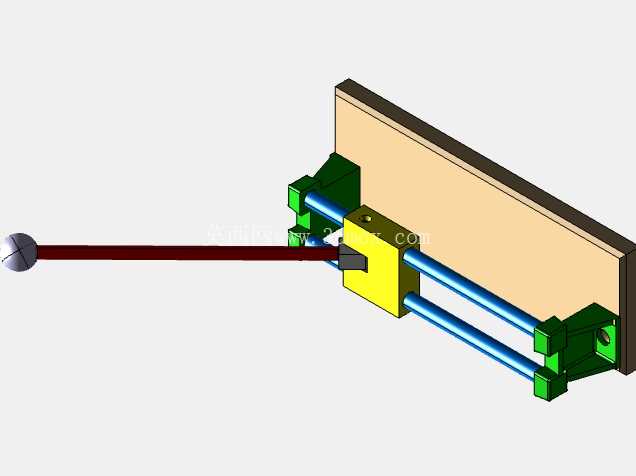

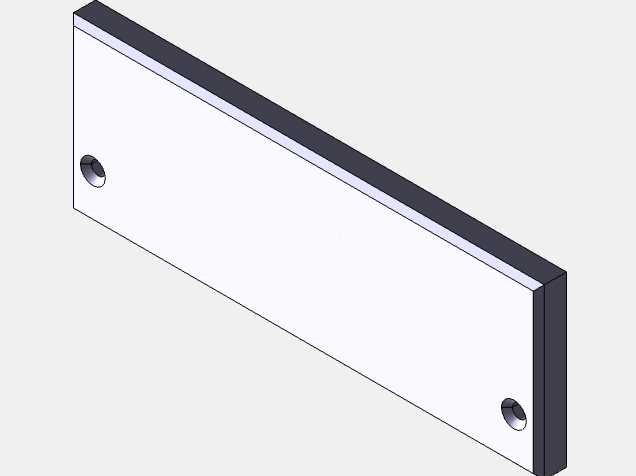

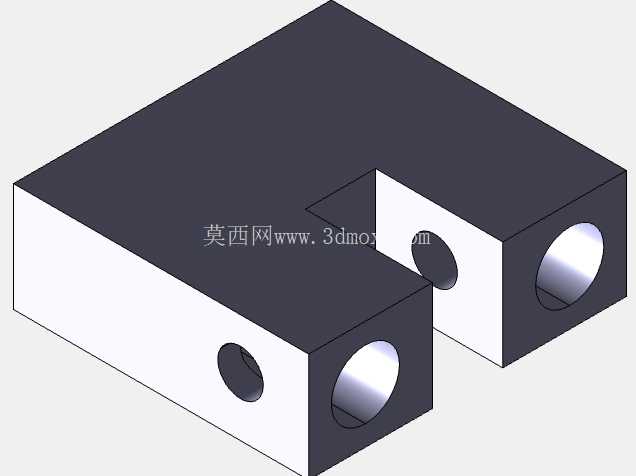

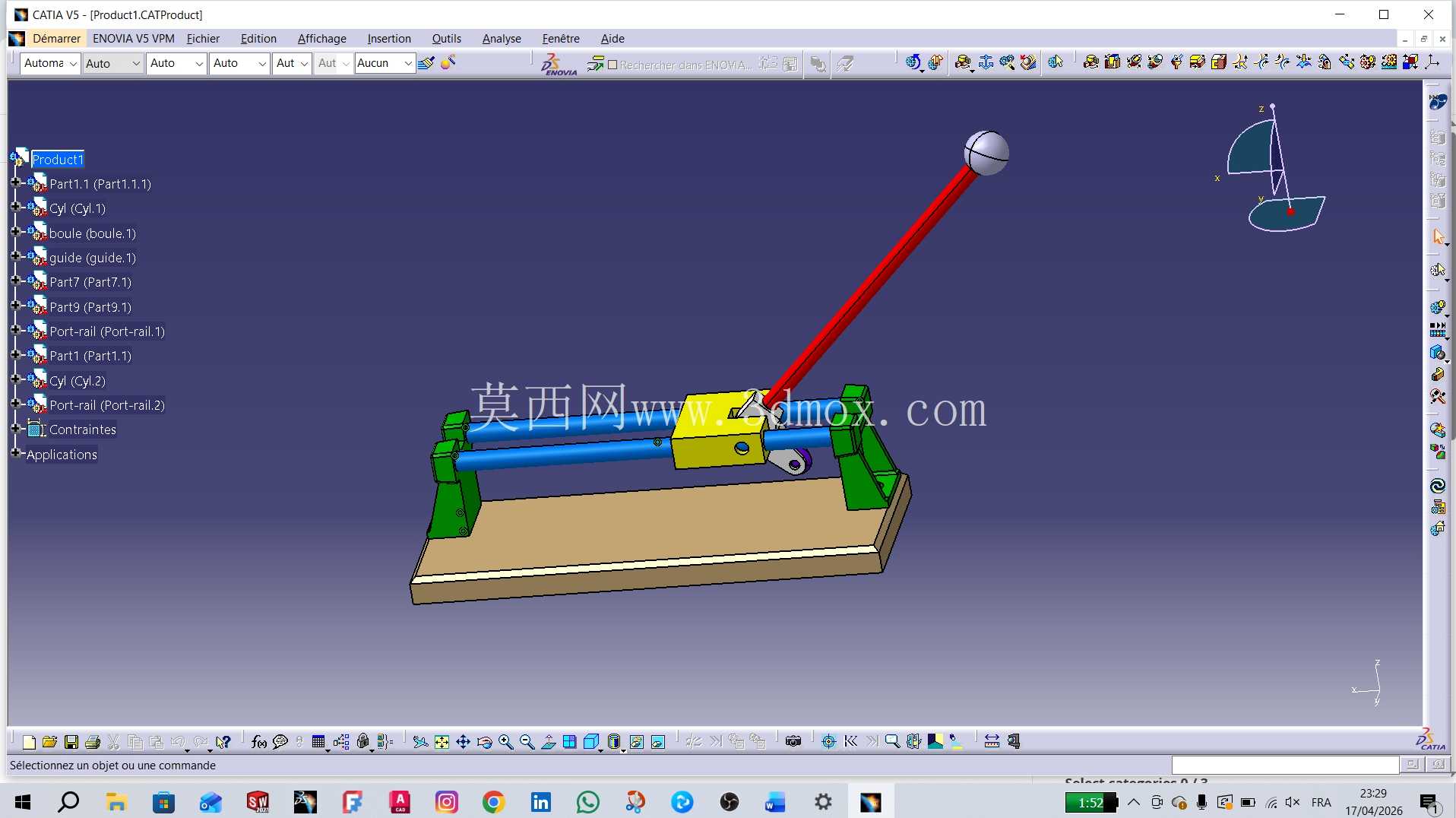

从结构功能来看，整套装置分为底座支撑、横向导向、操作杠杆、切割执行端四个核心部分。底座采用平板式结构，作为整套工装的安装基准，底部可通过螺栓固定在工作台面，也可加装防滑垫直接放置在平整工位上，安装边界要求不高，只要预留出操作杠杆的摆动空间即可，常规工位只要有0.8米见方的平整台面就能完成布置。横向导向部分采用双圆柱导轨搭配滑动座的结构，导轨两端通过立式支撑座固定在底座上，支撑座与底座之间采用定位销加螺栓的连接方式，装配时可以通过打表调整导轨的平行度，保证滑动座在导轨上移动时无卡滞、无横向窜动，滑动座的行程覆盖常规小件裁切的最大长度需求，滑动座上预留了切割工具的安装位，可以适配手持切割机、美工刀、切割锯片等多种直切工具，更换时只需要松开紧固螺栓就能完成拆装。

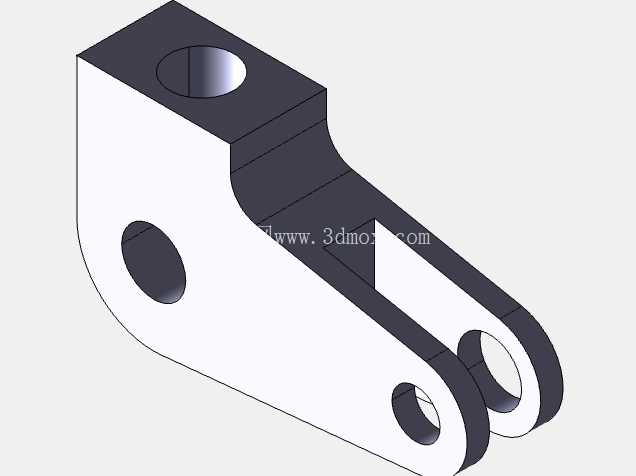

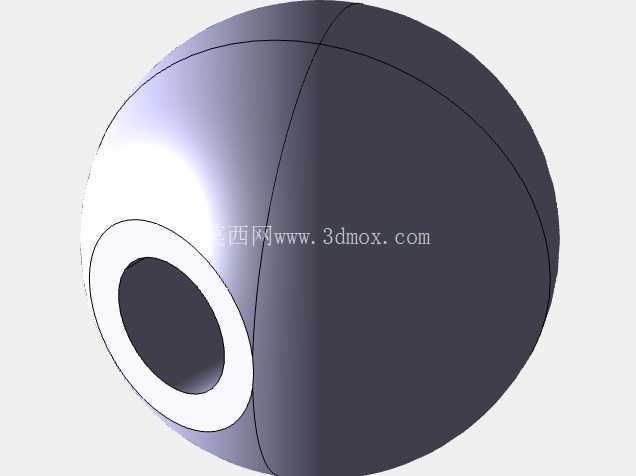

操作杠杆部分采用长杆式结构，一端通过铰接结构与滑动座连接，另一端设置握持球头，操作人员握持球头施力时，既可以推动滑动座沿横向导轨做直线进给运动，也可以通过杠杆的下压动作给切割端施加垂直方向的进给力，杠杆的铰接点位置经过力学优化，操作人员施加较小的握持力就能在切割端获得足够的裁切压力，长时间作业也不容易产生疲劳。切割执行端与滑动座之间设置了角度定位结构，保证切割刃始终与待切工件表面保持垂直，避免出现斜口、崩边的问题，待切工件的定位靠尺集成在底座平面上，靠尺可以沿底座上的T型槽调整位置，适配不同宽度的待切材料，靠尺锁紧后与导轨方向保持严格平行，保证裁切尺寸的精度。

设计这套结构的时候，首先考虑的是手动作业的容错性，所有运动部件都做了限位设计，滑动座移动到导轨两端时会有软质限位块缓冲，避免操作时用力过猛导致部件脱出，杠杆的下压行程也做了限位，防止切割头过度下行切到底座平面造成刃口损坏。其次考虑了加工装配的工艺性，所有结构件都采用常规的机加工工艺就能制作，导轨、紧固件都是标准件，不需要定制特殊规格的零件，生产制造成本低，后期维护更换配件也很方便。另外针对作业过程中的排屑问题，底座平面在切割工位下方预留了排屑缺口，裁切产生的碎屑可以直接从缺口落入下方的集屑盒，不会堆积在导轨面上影响滑动顺畅度，日常清理只需要擦拭导轨面、定期给导向部位加注少量润滑脂即可，维护门槛很低。

从实际使用的适配性来看，这套工装可以完成薄木板、塑料板、薄铝板、纸板等多种常见小件材料的直切作业，裁切长度可以通过调整滑动座的行程限位来控制，裁切深度通过杠杆的下压限位来调整，不需要复杂的参数设置，操作人员只需要将待切材料靠紧定位靠尺锁紧，握持操作杆先下压给进再横向匀速推动，就能完成一次高精度的直切作业，相比完全手持切割的方式，裁切精度可以控制在0.5毫米以内，完全满足小批量加工、维修配做、实训教学这类场景的精度要求，同时因为有导向结构的约束，操作人员不需要刻意控制切割方向，作业安全性也有明显提升，避免了手持工具跑偏划伤的风险。
