355L AB右置工业电机结构设计

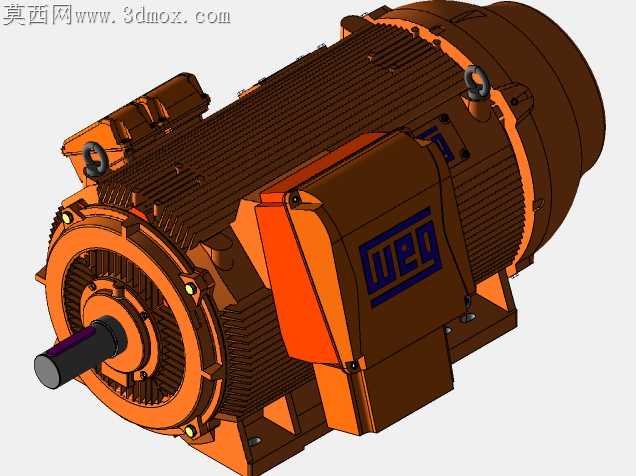

车间里大功率卧式电机最容易出问题的位置，从来不是定子绕组本身，而是机座与端盖的配合止口、接线盒的密封结构、吊环的受力分布，还有输出轴轴伸的台阶过渡——这些位置如果在设计阶段没做加工适配的细节考量，后续批量装配时很容易出现止口错位憋坏密封胶、接线盒盖板压合不均进水、吊环拧入深度不足起吊侧倾、轴肩应力集中断轴的连锁问题。这款右置出线的355规格电机，机座散热筋没有做等厚的规整直条设计，而是顺着壳体铸造的拔模斜度做了渐变厚度处理，靠近底脚安装位的筋条根部加厚了两毫米，既避免铸造时铁水冷却不均产生的缩孔缺陷，也给后续机加工止口时预留了足够的装夹支撑余量，不会因为薄壁震颤导致止口圆度超差。端盖和机座配合的止口边缘做了0.3毫米的倒角导向，装配时不用反复撬拨对位，O型密封圈顺着倒角滑入配合位不会被切边，这点细节比很多只追求外观规整的模型要贴合实际生产。接线盒特意放在机座右侧偏上的位置，盒体和机座的连接面做了下沉式的密封槽，不是简单的平面贴胶，哪怕现场装配时密封胶涂抹不均，槽体也能容纳多余胶层，不会出现胶层被挤压溢出到接线端子上的问题，盒盖的固定螺栓孔做了沉台设计，螺栓拧紧后头部不会突出盒盖表面，避免现场布线时刮破线缆绝缘层。输出轴的轴伸台阶没有做直角过渡，而是留了R2的圆弧卸荷槽，键槽的端部也做了铣刀退刀的圆弧处理，能大幅降低电机满负荷启停时的应力集中系数，避免长期交变载荷下的轴头断裂风险。机座顶部的两个吊环位置没有对称布置在壳体中心，而是偏向定子铁芯装配的重心侧，起吊时整机自然保持水平，不用额外牵拉调整，底脚的安装孔做了长圆孔设计，现场安装时可以微调电机和从动设备的同轴度，不用反复扩孔调整位置。风罩和机座的连接卡扣做了弹性让位结构，装配时不用硬敲就位，后期维护拆风罩清理散热通道时也不会撬坏罩体边缘，这些细节都不是为了渲染好看，而是完全匹配实际加工、装配、现场运维的全流程需求，每一处结构取舍都对应着生产现场曾经出现过的实际问题，没有多余的装饰性设计。
