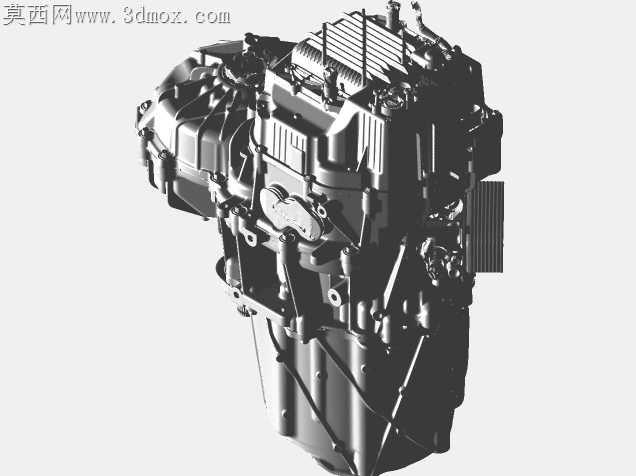

摩托车ZF75动力电机精密结构设计

摩托动力单元的壳体壁厚差一直是压铸环节的高频痛点，这款ZF75电机的三维结构在设计阶段就针对这类问题做了针对性调整。散热筋的排布没有沿用等间距等厚度的常规方案，靠近绕组发热核心区的筋条做了0.8mm的加厚处理，边缘区域的筋条适当收窄，既保证高热区的散热效率，也避免压铸时厚薄截面过渡处出现冷隔、缩孔缺陷，筋条根部的圆角统一做了R1.2的过渡，不会因为应力集中在长期振动工况下出现筋根开裂。端盖与主壳体的配合止口做了错位公差带设计，止口的配合面预留了0.03mm的过盈量，外侧的密封槽深度比常规设计深0.2mm，适配摩托车行驶中遇到的泥水、扬尘环境，不会因为长期颠簸出现密封失效渗油的问题。输出轴端的轴承座孔做了双层加强筋环绕，轴承压装的导向段做了15度的导入锥，压装时不会出现轴承外圈偏斜卡滞的情况，轴承孔的同轴度公差在模型里直接关联到装配基准面，后续机加工时可以一次装夹完成两个轴承孔的加工，避免二次装夹带来的同轴度误差，减少运转时的轴系跳动噪音。电机内部的绕组固定卡槽做了微弹卡扣结构，不需要额外打胶固定，装配时直接将绕组骨架卡入卡槽即可，卡扣的变形量预留了0.15mm的间隙，既能抵消绕组工作时受热产生的膨胀量，也不会因为卡扣过紧压破绕组绝缘层。侧边的线束引出座做了阶梯式防水结构，线束穿过的胶圈槽做了两道环形凸棱，胶圈压装后凸棱会嵌入胶圈表面形成多重密封，高压水枪冲洗车身时也不会出现水渗入电机内部的情况。安装吊耳的位置做了局部加厚，吊耳孔内预埋了钢套的安装位，钢套与铝壳体的配合面做了滚花设计，压装后不会因为长期的安装应力出现钢套松转的问题，吊耳与主壳体连接的位置做了大圆角过渡，分散摩托车行驶时的颠簸冲击力，不会出现吊耳根部断裂的故障。
