螺杆式手动快速夹紧工装夹具结构

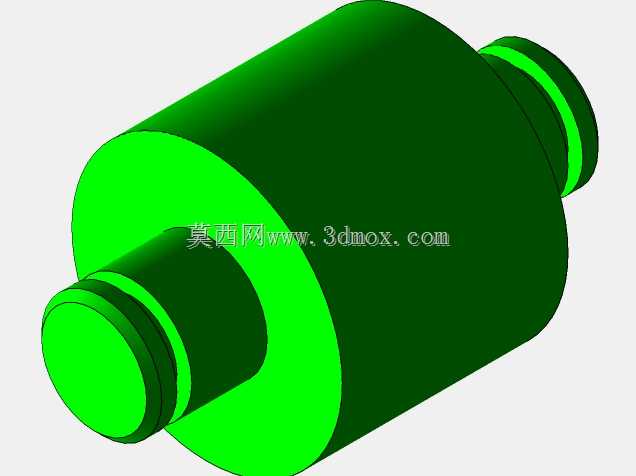

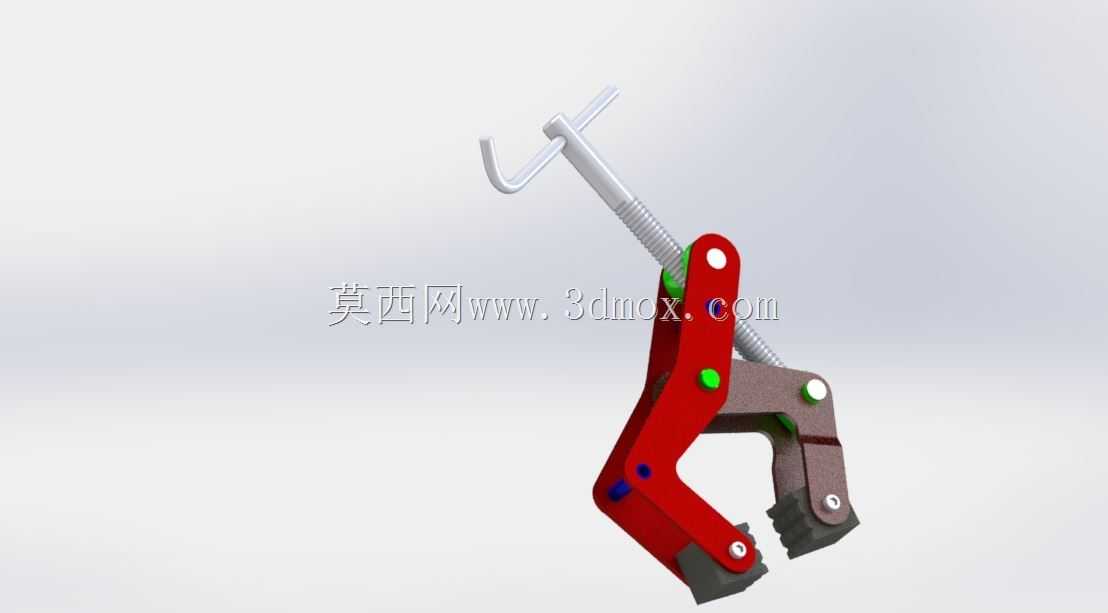

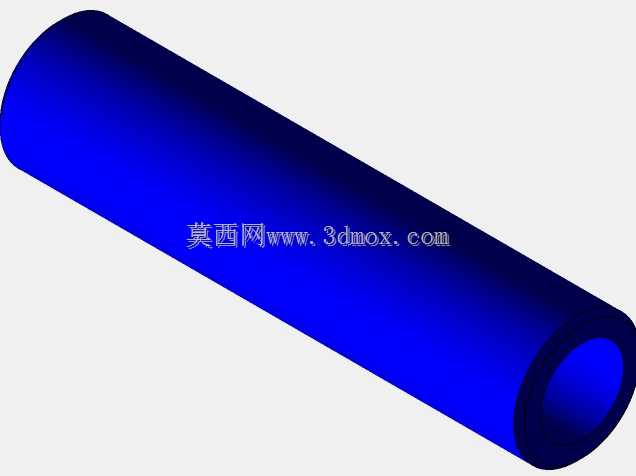

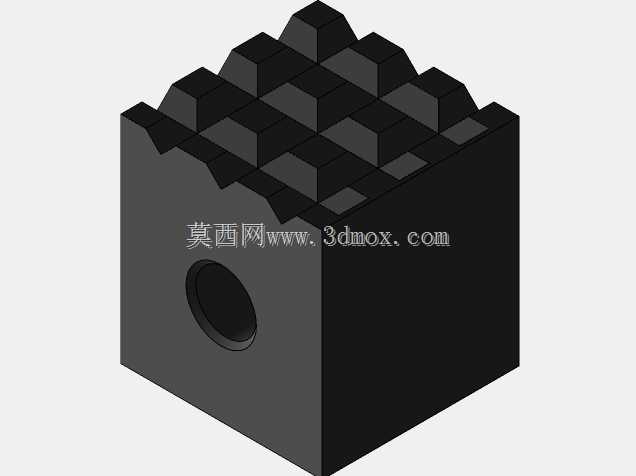

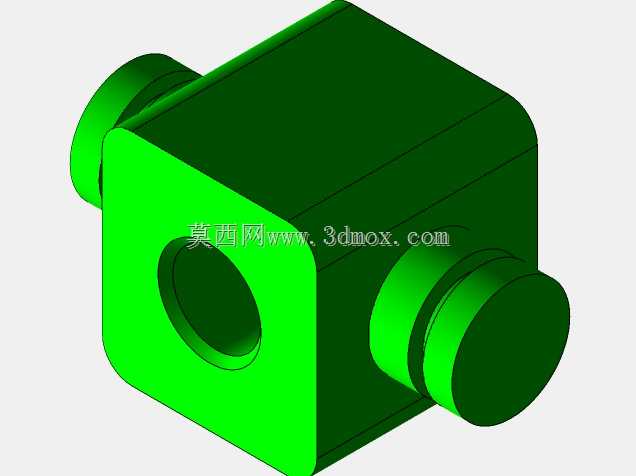

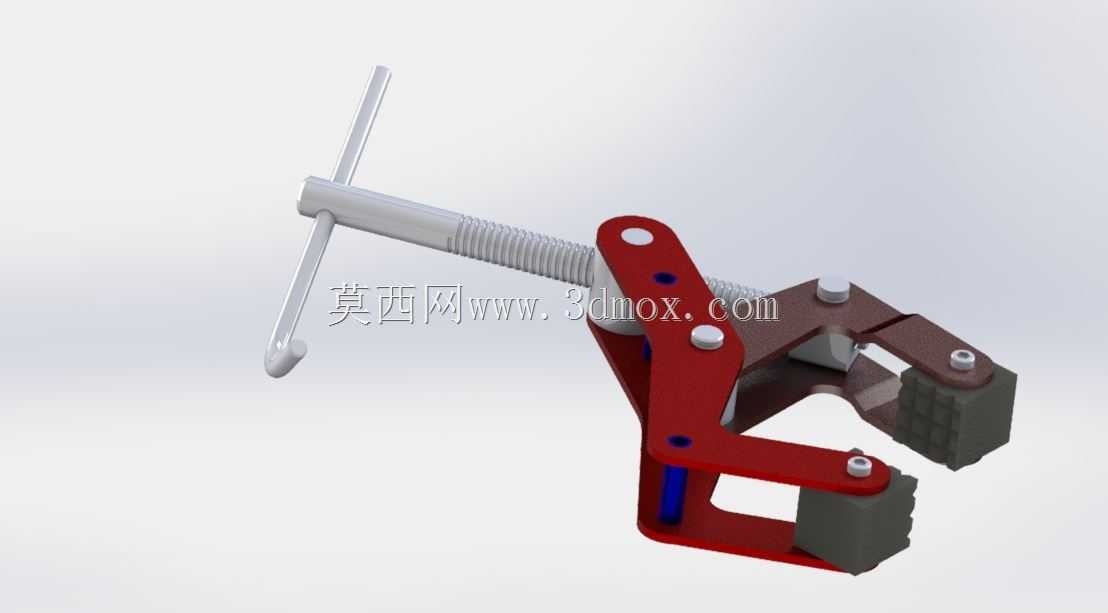

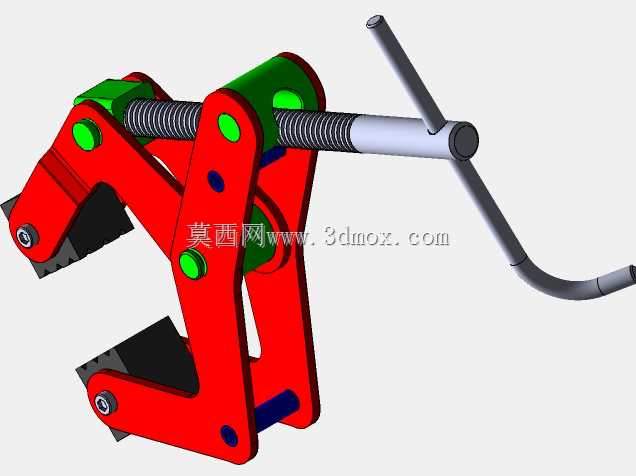

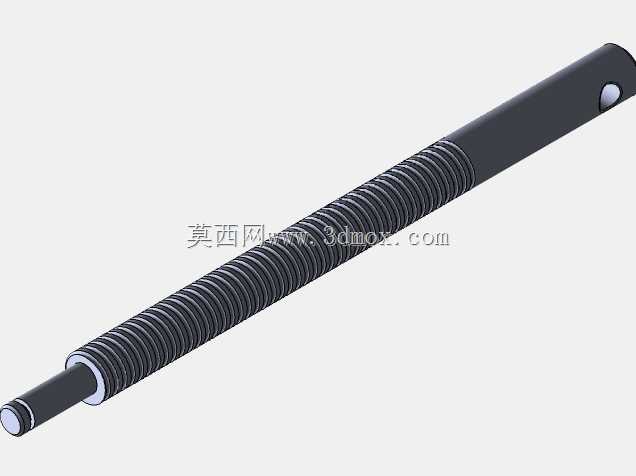

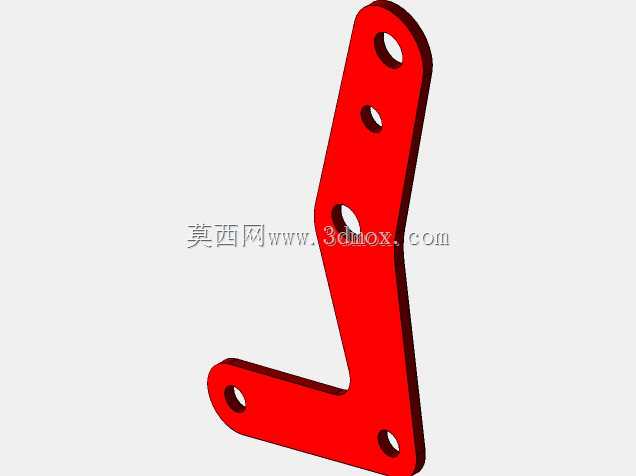

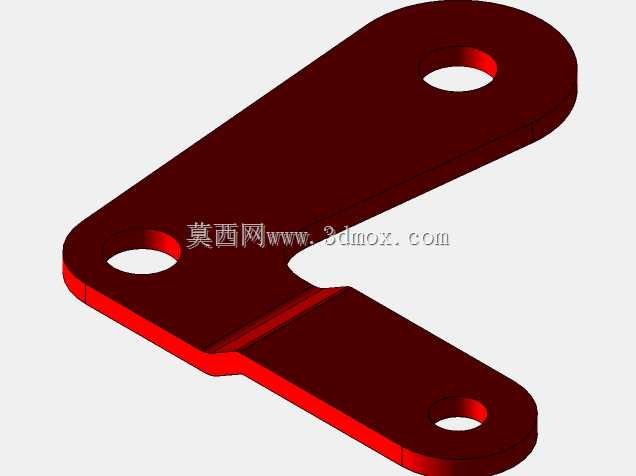

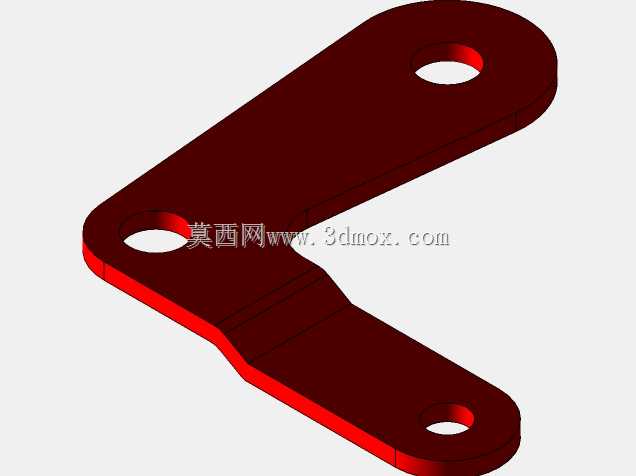

　　这款手动夹紧机构主要面向机床加工工序的工件装夹场景，在单件小批量机加工、钳工修配、工位临时定位等场景下适配性极强，无需外接气源、电源等动力源，完全依靠手动操作即可完成工件的夹紧与松脱，适合没有集中动力供给的维修工位、外协加工临时工位、教学实训场景使用，相比气动、液压夹具的部署成本更低，也不存在管路泄漏、动力中断导致的工件飞脱风险。从结构设计逻辑来看，整体采用对称式双臂铰链结构配合T型螺杆进给，操作端的T型手柄长度经过力矩匹配设计，操作人员单手握持转动手柄时，不需要额外加力杆就能输出足够的夹紧力，螺杆采用梯形传动螺纹，具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松退，能持续保持稳定的夹持力。夹头位置采用可更换的硬质防滑垫块，

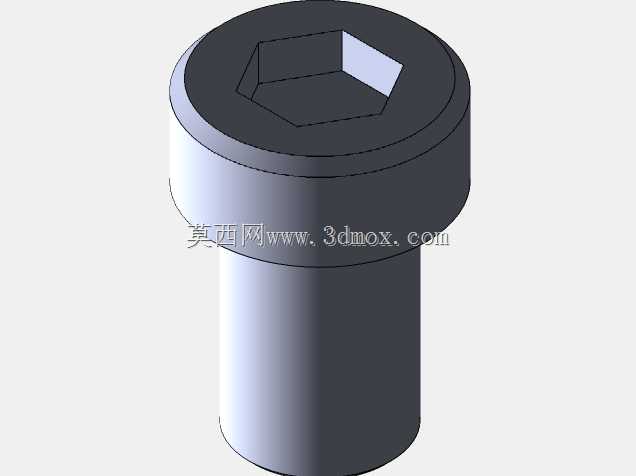

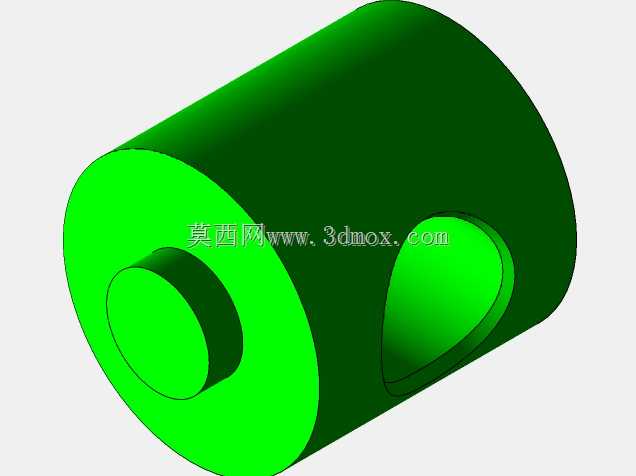

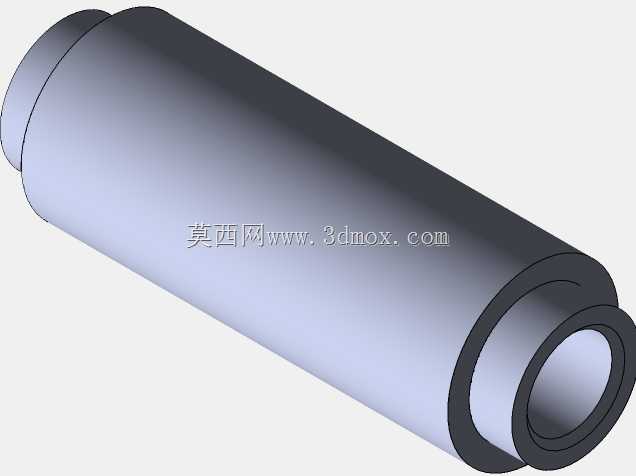

　　垫块表面做了网格防滑处理，接触工件时不会出现压痕同时能避免夹持打滑，垫块通过沉头螺钉固定在夹臂端部，磨损后可以快速更换，不需要整体更换夹臂，降低长期使用的维护成本。整体结构的铰接点都采用销轴加衬套的配合形式，衬套选用耐磨铜合金材质，长期反复开合不会出现铰接孔磨损导致的夹持间隙变大，能长期保持夹持精度。从安装边界来看，这款夹具的底座预留了标准的T型槽安装孔位，可以直接固定在CA6140等普通车床的工作台T型槽上，也可以适配钻床、铣床的工作台装夹需求，整体闭合状态下的最大外轮廓尺寸不会超出普通小型机床的工作台行程范围，夹臂张开最大行程可以适配120mm以内的工件夹持，夹持方形、圆形、异形工件都能通过调整垫块接触角度实现稳定贴合，

　　不会出现点接触导致的工件装夹变形。设计过程中特意做了力臂优化，螺杆进给的轴线与夹持力的作用线处于同一平面，避免夹紧过程中出现夹臂偏转的力矩，减少铰接点的额外受力，延长整体结构的使用寿命。夹臂主体采用高强度钢板折弯焊接后做去应力处理，不会因为长期受力出现形变，螺杆采用45号钢调质处理，表面硬度达到HB220-250，具备足够的抗扭强度，频繁转动进给也不会出现螺纹滑牙、杆体弯曲的问题。在实际使用过程中，操作人员只需要将工件放置在两个夹头之间，转动T型手柄带动螺杆进给，通过铰链结构带动两个夹臂同步收拢，直到垫块完全贴合工件表面后再施加半圈左右的预紧力即可完成装夹，松脱时只需要反向转动手柄，夹臂会在铰接结构的带动下自动张开，

　　不需要额外撬动夹臂，操作步骤非常简便，新员工不需要长时间培训就能快速上手。相比传统的台虎钳，这款夹具的夹持深度更大，可以夹持形状更复杂的异形工件，夹臂的张开角度可以通过螺杆行程自由调整，不会出现台虎钳固定钳口行程受限的问题，同时整体重量更轻，需要在不同工位之间转移时单人就能搬运，不需要起重设备辅助。在加工过程中，夹具的结构不会遮挡工件的加工面，无论是钻孔、铣削还是钳工修磨，刀具都不会和夹具体发生干涉，能有效减少装夹次数，一次装夹就能完成多个面的加工工序，提升小批量加工的生产效率。结构上没有复杂的液压、气动元件，日常维护只需要定期在螺杆螺纹、铰接销轴位置涂抹少量润滑脂即可，不需要定期更换密封件、清理管路，维护难度极低，适合加工场景复杂、维护条件有限的生产车间使用。
