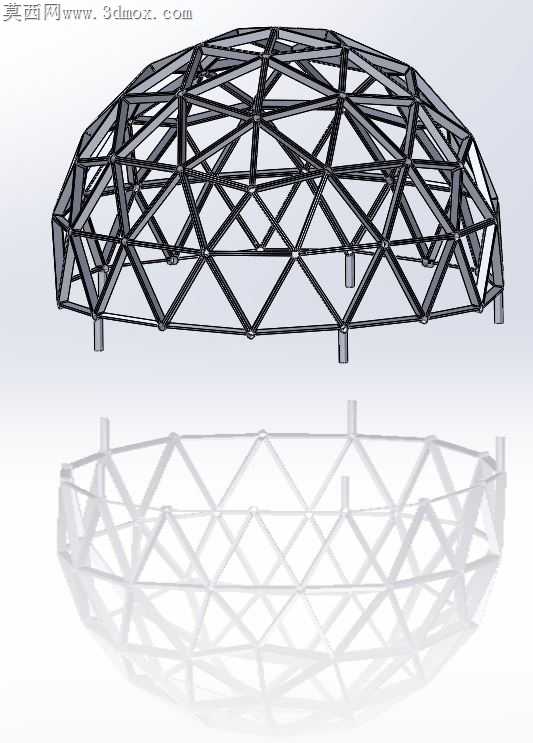

带管接头的测地线穹顶网架结构

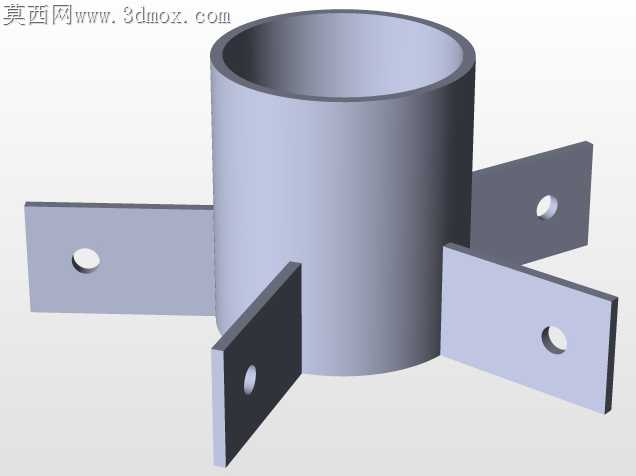

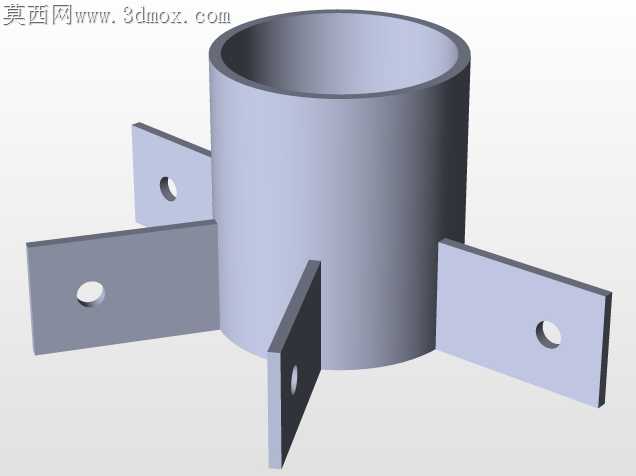

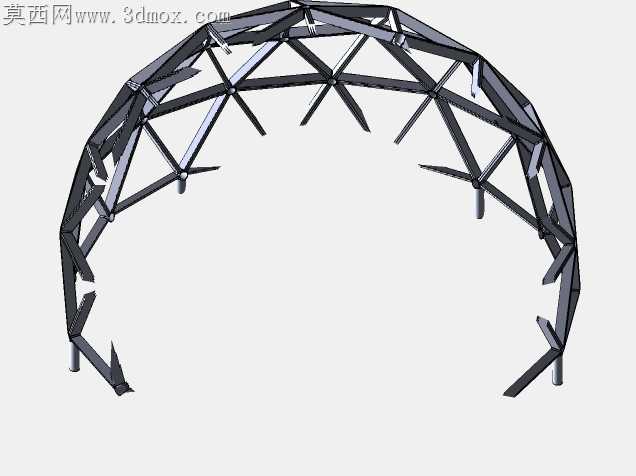

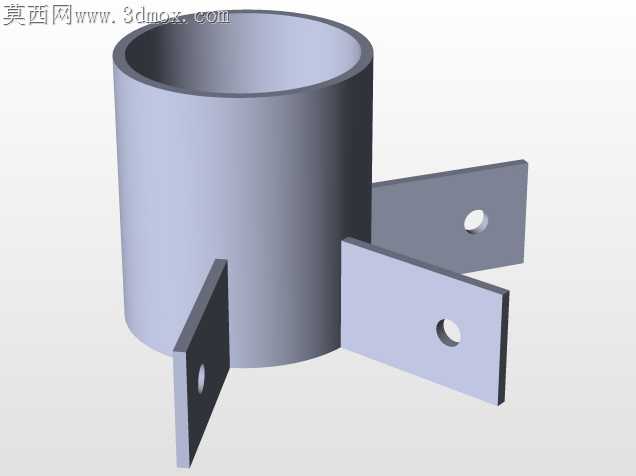

大跨度穹顶网架现场拼装最常遇到的痛点，是单根杆件下料公差累积后，端部管接头无法对齐节点球的螺栓孔，强行拧入会给杆件带来附加内应力，遇到暴雪、强风荷载时容易在节点位置出现脆性断裂。这款测地线圆顶的网架结构，在节点管接头的设计上做了针对性的适配调整，没有沿用常规网架统一长度的杆件下料逻辑，而是顺着测地线的曲面曲率变化，给每一圈不同位置的杆件预留了0.8-1.2mm的端部插接余量，管接头和主弦杆的连接位置没有做满焊固定，而是留了小范围的角度微调间隙，现场拼装时哪怕单根杆件的下料长度出现小范围偏差，也能通过管接头的微调量抵消误差，不用反复返厂修正杆件长度。

穹顶底部的支撑短柱没有和最外圈的网架弦杆做刚性固结，而是在连接位置加了一圈薄的橡胶缓冲垫，能把温度变化带来的网架热胀冷缩变形量释放掉，不会把温度应力直接传递给下部的支撑基础。管接头和节点球的贴合面做了微小的弧面倒角，不是平直面硬对接，拼装时螺栓穿入的容错率更高，哪怕相邻两根杆件的空间角度存在半度以内的偏差，也能顺利完成螺栓紧固，不会出现螺栓别劲、螺纹滑牙的问题。

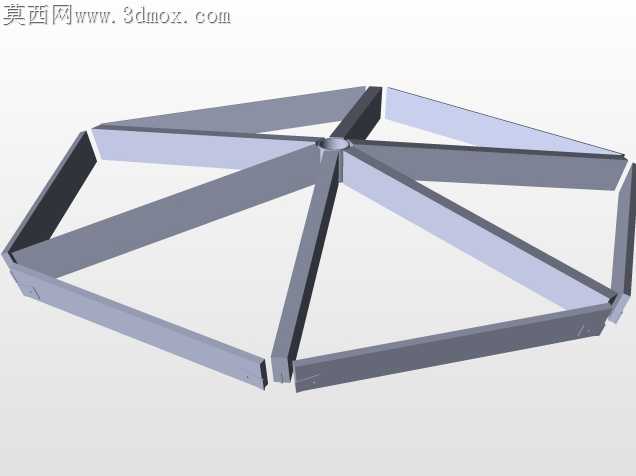

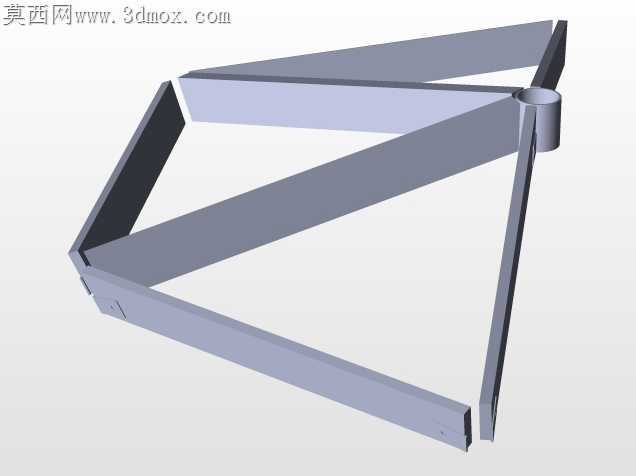

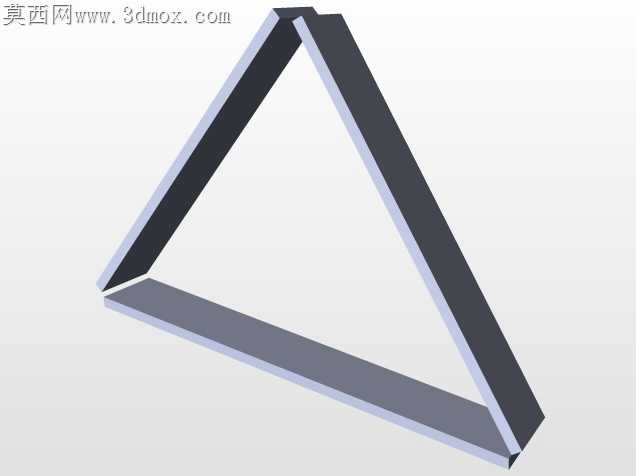

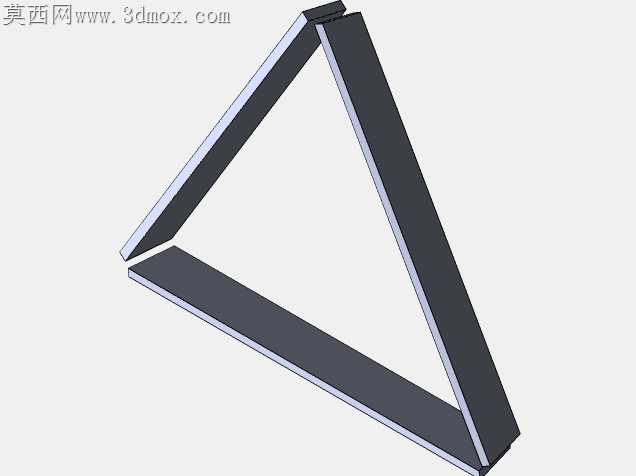

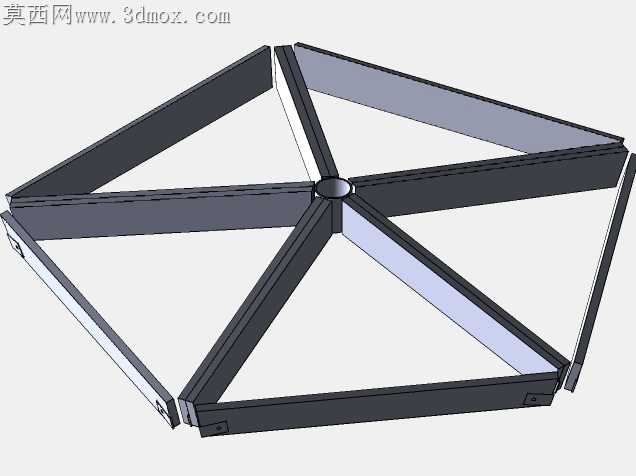

网架的腹杆排布没有追求视觉上的绝对对称，而是顺着测地线的力流传递路径调整了局部腹杆的角度，把穹顶顶部集中荷载顺着三角形桁架单元均匀分散到每一根斜腹杆上，管接头的壁厚比主弦杆厚1.5mm，刚好对应节点位置应力集中的补强需求，不用额外给节点加焊加强筋板，既减少了现场焊接的工作量，也避免了焊接热变形带来的节点位置精度偏差。

最容易被忽略的是管接头内部的排水小孔，在每个朝下的接头位置都开了2mm的透气排水孔，户外长期使用时，杆件内部因为温差凝结的积水能顺着小孔排出，不会积在管内部造成锈蚀，延长整个网架的使用寿命。这类穹顶结构常用来做户外临时展馆、温室大棚的顶部支撑，拼装速度快，对现场施工的精度要求比常规焊接网架低很多，不需要大型吊装设备配合，小型施工队就能完成整体拼装，材料利用率也比传统的曲面穹顶高，几乎没有多余的废料产生。
