迷你T12焊台专用烙铁放置支撑结构

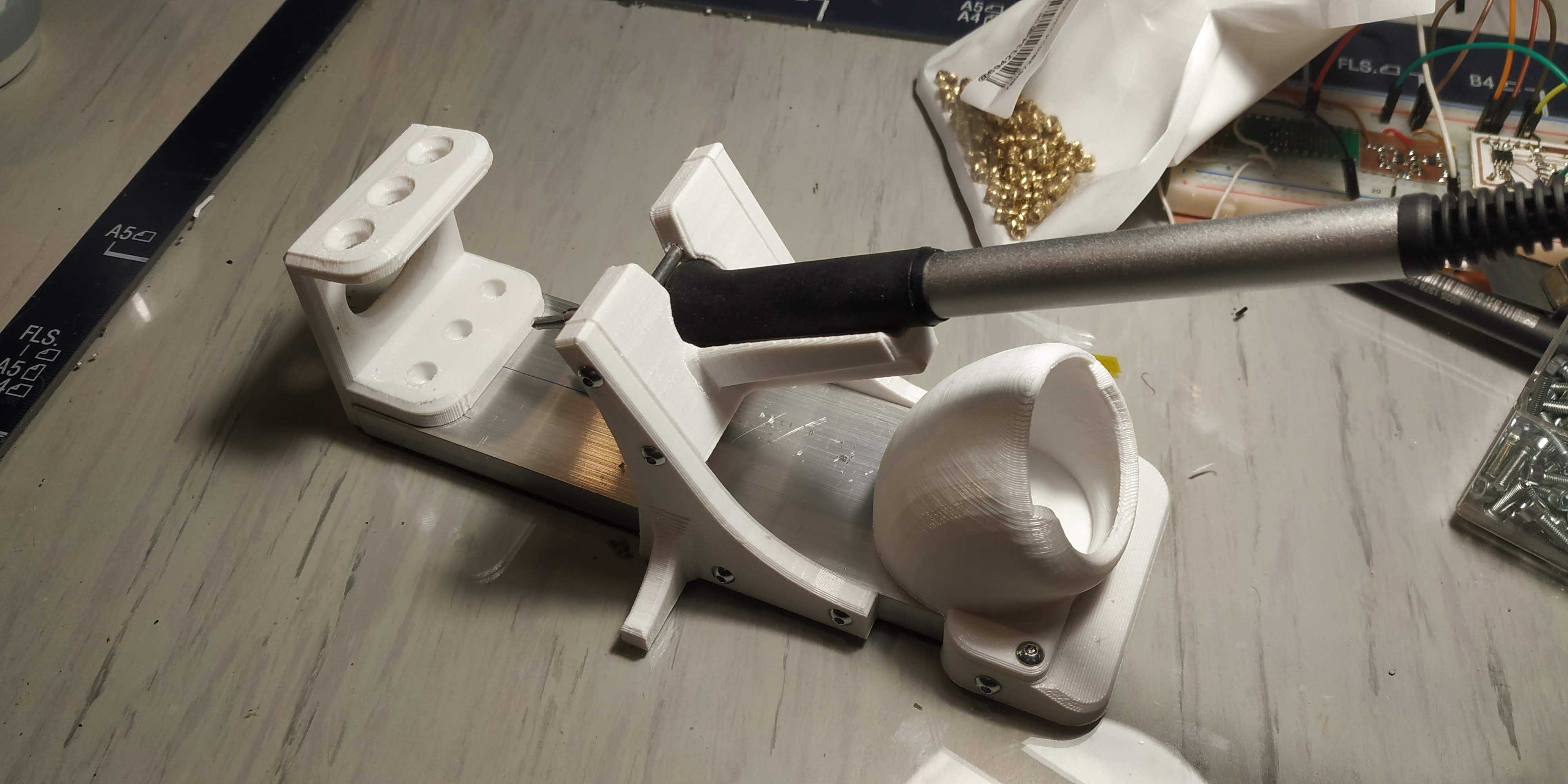

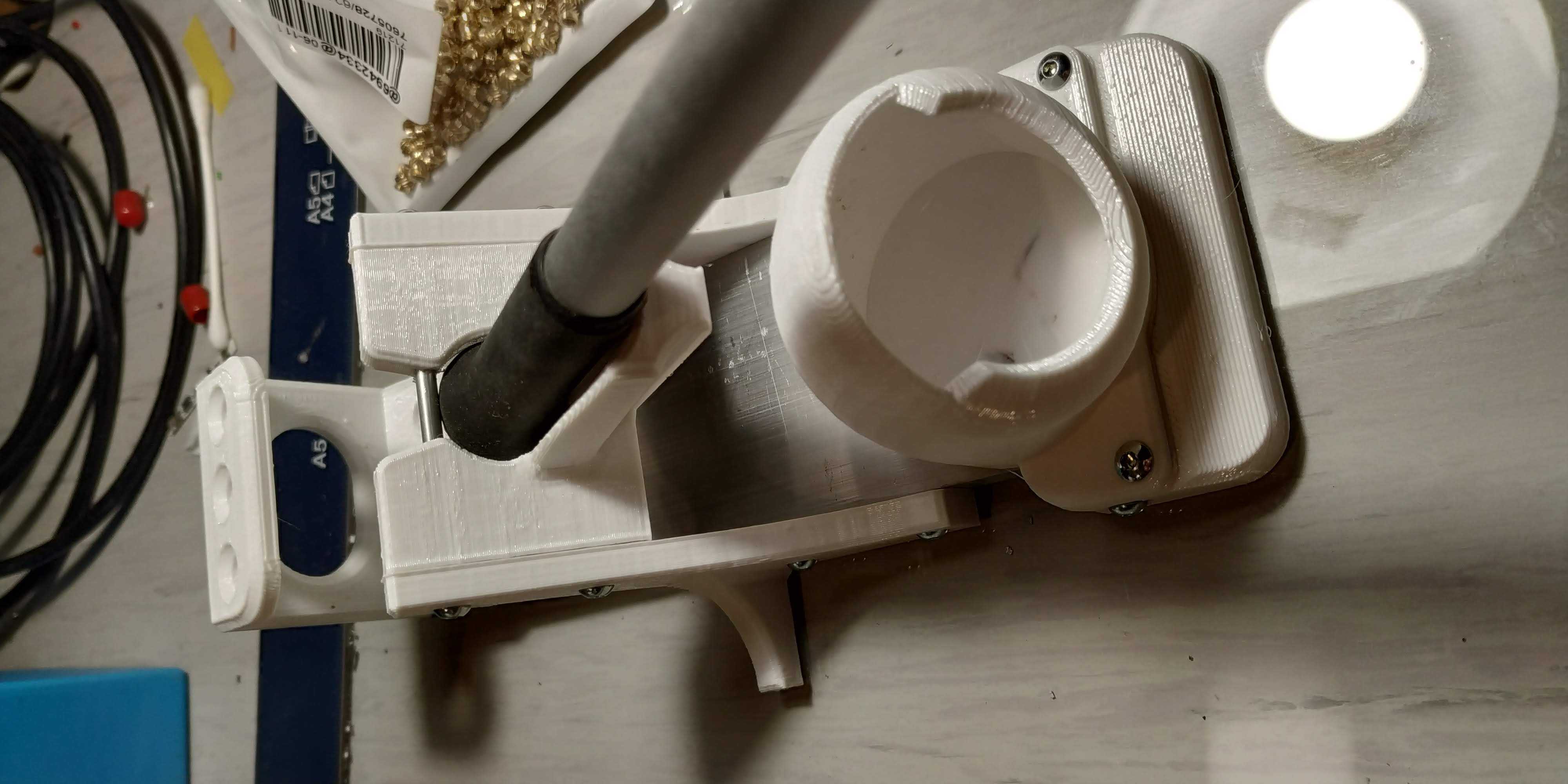

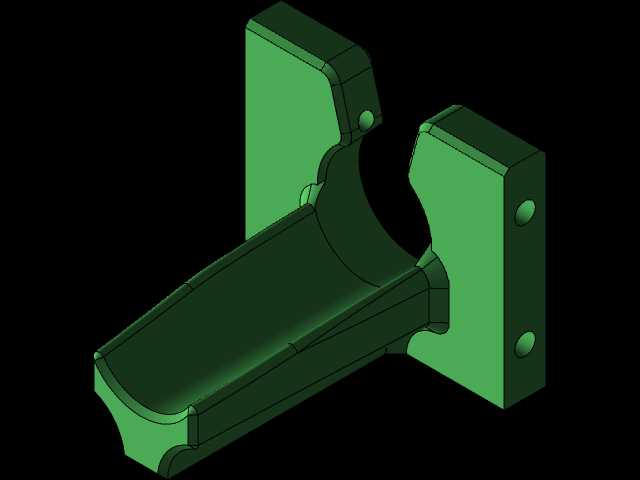

　　在电子维修、小批量电路板焊接、手工电子制作这类作业场景里，烙铁的临时放置一直是影响操作流畅度与作业安全的细节问题，常规通用烙铁架往往存在适配性差、占用桌面空间大、烙铁头高温区域易剐蹭周边物件的痛点，这款针对迷你T12焊接站设计的支撑结构，正是瞄准桌面级精细焊接作业的实际需求开发的专用放置工装。从实际使用逻辑出发，这款支撑结构没有采用通用烙铁架的一体式金属弯折结构，而是做了分块式的功能分区设计，靠近操作人员一侧的承托位做了贴合T12烙铁手柄弧度的仿形凹槽，能让手柄放置时保持自然倾斜的角度，操作人员拿取时无需大幅度调整手腕角度，长时间反复取放烙铁的操作疲劳度能得到明显降低；烙铁头朝向的区域预留了足够的安全间隙，

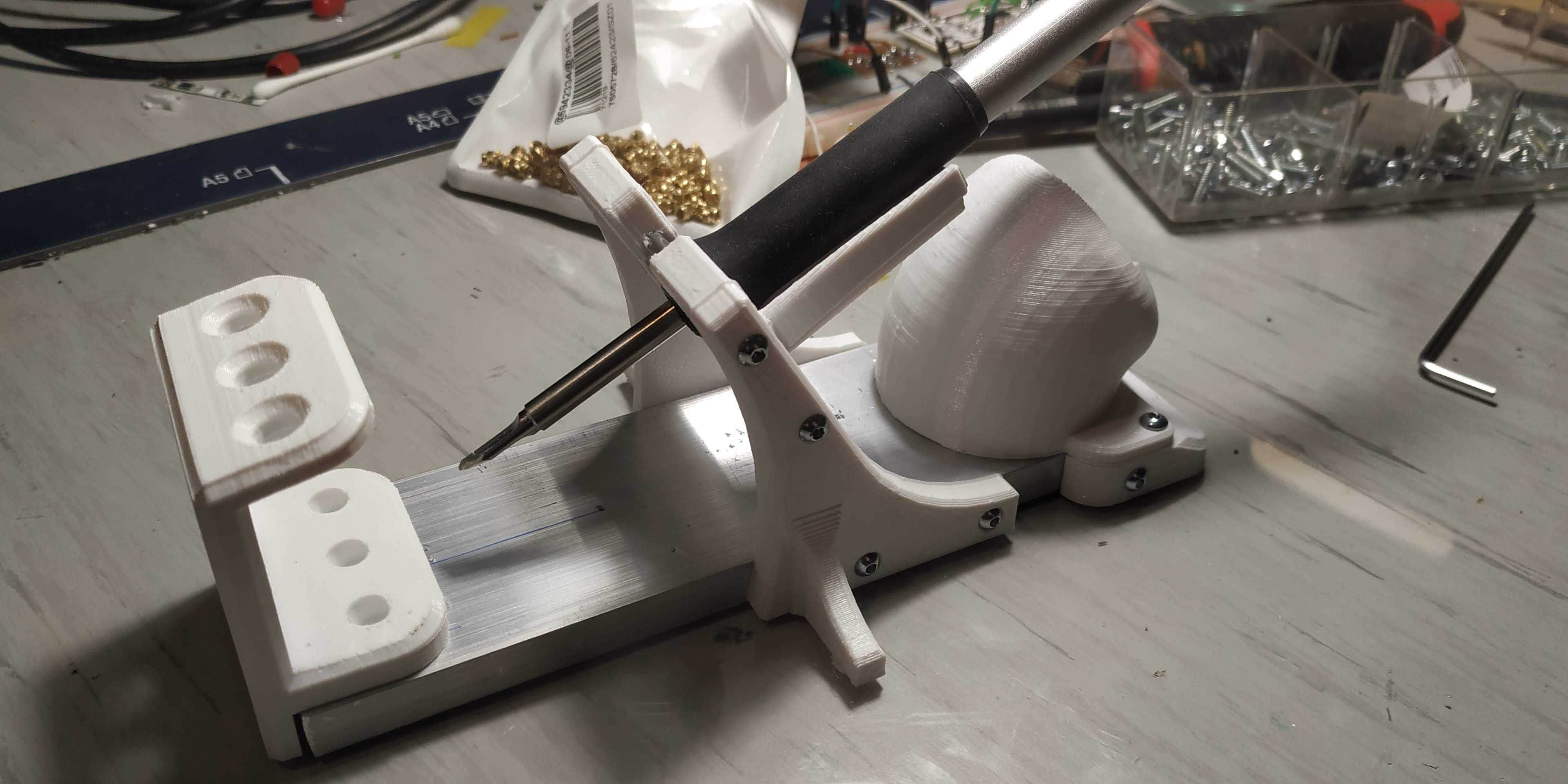

　　高温的烙铁头不会直接接触支架主体结构，避免长期高温烘烤导致的结构形变，同时支架侧边预留的多孔位结构，可用来放置不同规格的替换烙铁头、焊锡丝辅助固定座这类小配件，把焊接作业时常用的小物件整合在同一支撑结构上，减少桌面零散物件的摆放占用。结构安装层面，这款支架的底座采用50毫米宽度、10毫米厚度的铝合金型材作为安装基底，铝合金材质本身的导热性可以快速散掉支架承接的少量余温，同时足够的自重能保证放置时的稳定性，拿取烙铁时不会出现支架被连带带起的情况。底座上加工的6个M3螺纹孔深度为6毫米，配合M3规格的嵌件完成各功能分块的组装，装配时无需复杂的工装，仅用常规内六角扳手即可完成全部组装工序，各分块之间的定位靠嵌件的柱面配合完成，

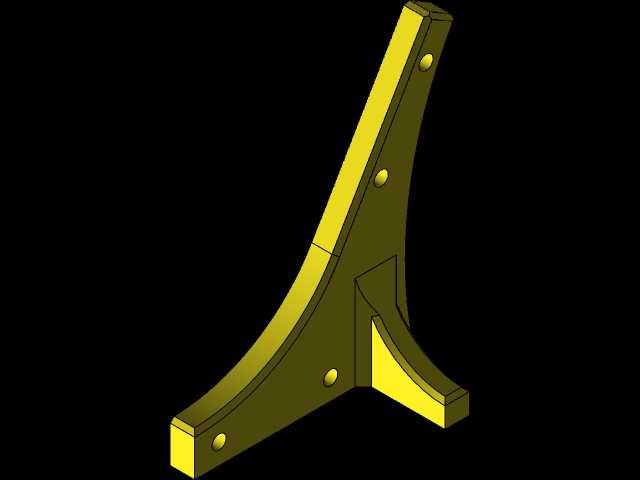

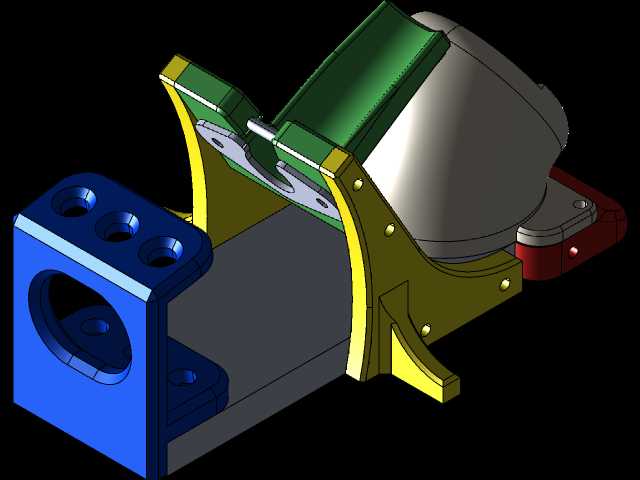

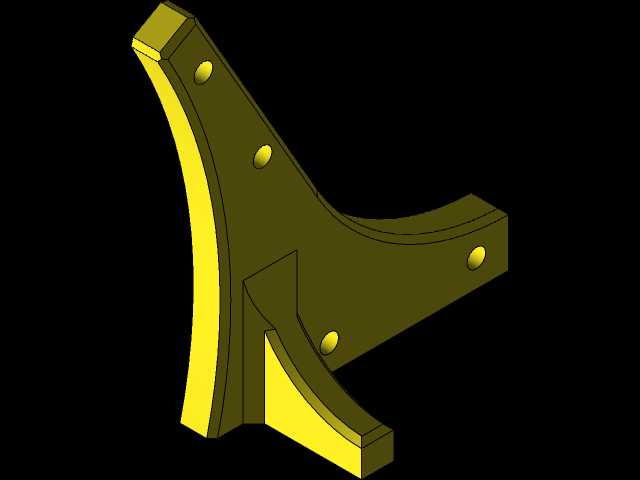

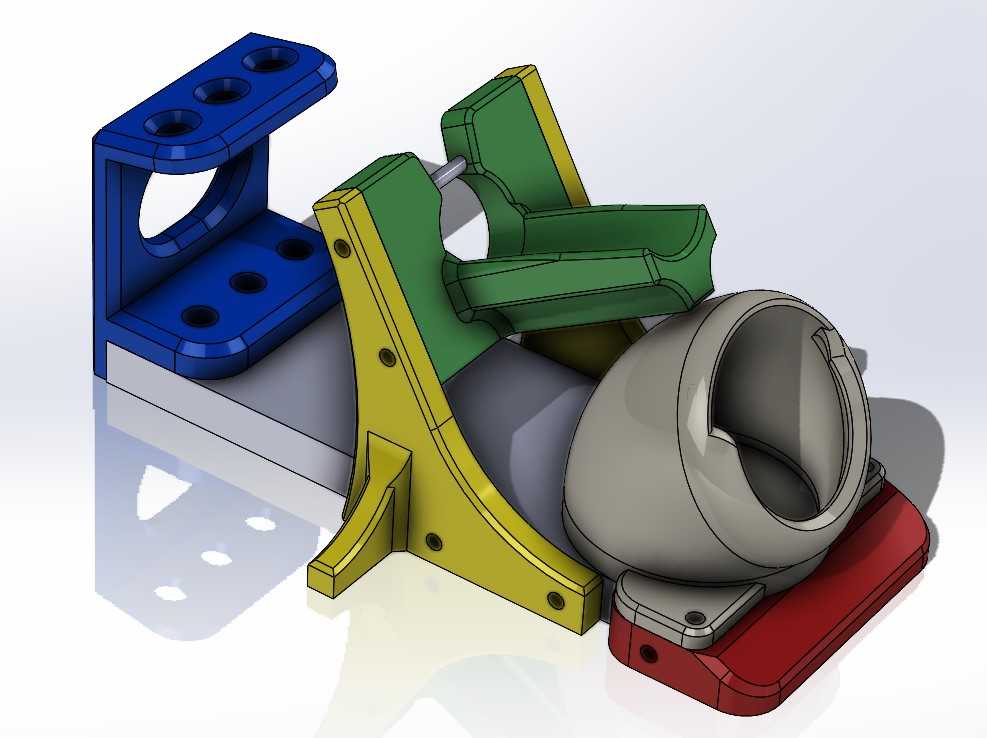

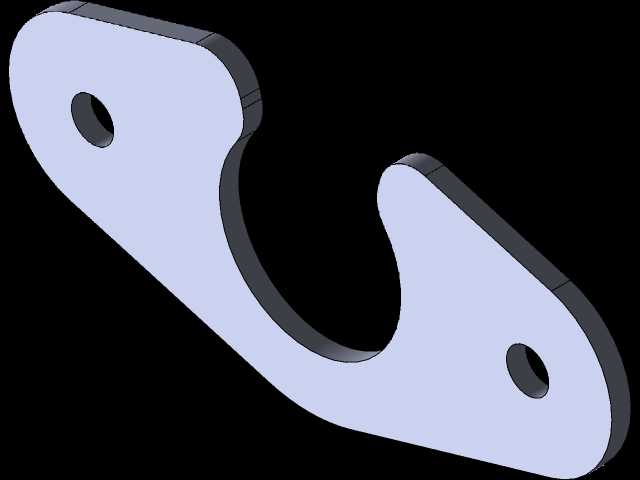

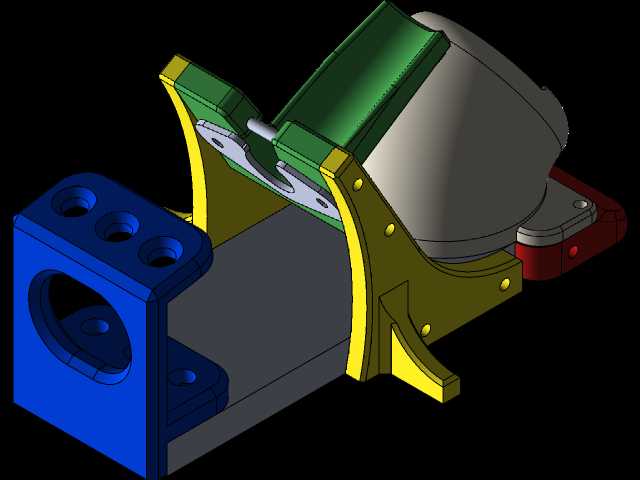

　　组装后整体结构无多余晃动，连接刚性足够支撑日常放置烙铁的受力需求。另外设置的3个直径3.5毫米的连接孔，专门用来匹配不同规格的烙铁尖支架附件，用户可根据自己常用的烙铁头类型更换对应的承托附件，不用整体更换支架就能适配不同的使用习惯。从结构设计的思路来看，这款支架充分考虑了3D打印加工的工艺特性，各分块结构均做了无悬空支撑的优化设计，打印时无需添加大量支撑材料，打印完成后仅需简单去除毛边即可进行组装，个人用户也能自行加工制作。各功能分块采用不同颜色区分的设计，并非单纯为了外观美观，不同颜色的部件对应不同的功能区域，操作人员仅凭视觉就能快速判断烙铁放置的正确位置，避免高温烙铁误放到非承托区域造成损坏。支架整体的安装边界控制得十分紧凑，

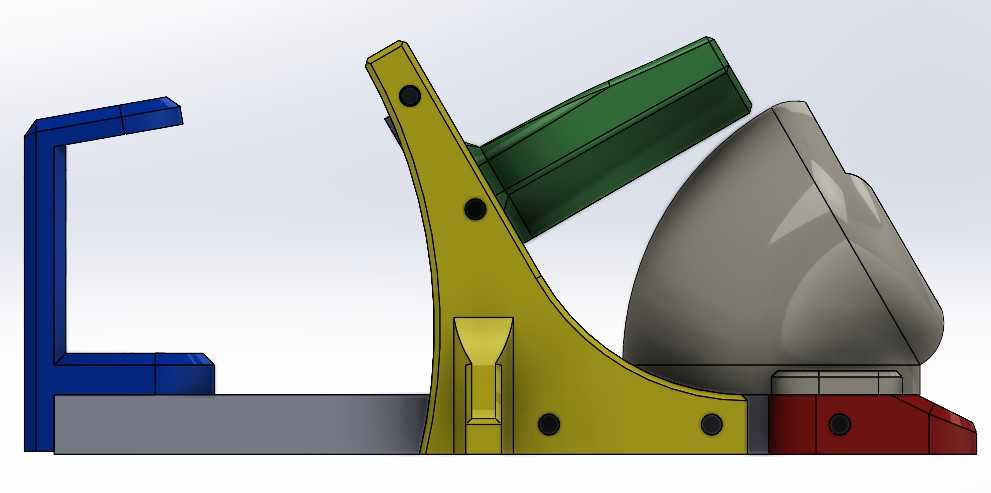

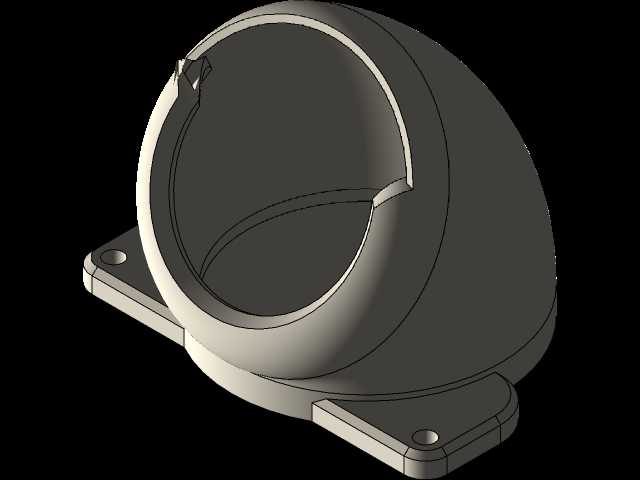

　　横向占用桌面空间不超过150毫米，纵向深度不超过100毫米，对于桌面空间紧张的电子维修工作台、学生电子制作实验台这类场景十分友好，不会和台面上的万用表、焊锡丝、电路板夹具等其他工具产生位置干涉。实际使用过程中，支架的倾斜承托角度经过反复调整，烙铁放置后重心完全落在底座的投影范围内，即使不小心碰到手柄外侧，支架也不会出现侧翻的情况，高温烙铁头始终朝向远离操作人员的一侧，从结构层面降低了烫伤的安全风险。承托烙铁手柄的接触区域做了圆角过渡处理，不会刮花烙铁手柄的表面绝缘层，长期使用也不会在手柄上留下明显的压痕。对于需要频繁更换烙铁头的作业场景，支架预留的附件安装位可以加装高温海绵座、焊锡膏放置位，把焊接作业需要的常用功能整合在极小的空间范围内，操作人员无需大幅度移动手臂就能完成取放烙铁、清洁烙铁头、蘸取助焊剂的全套动作，能有效提升精细焊接作业的操作效率。
