点胶机用精密容积计量螺旋阀结构

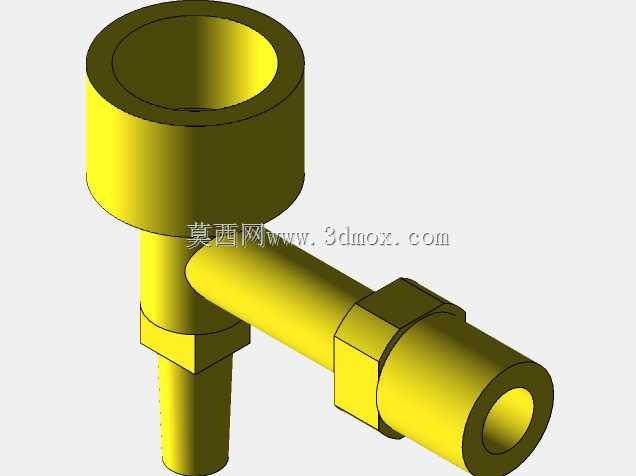

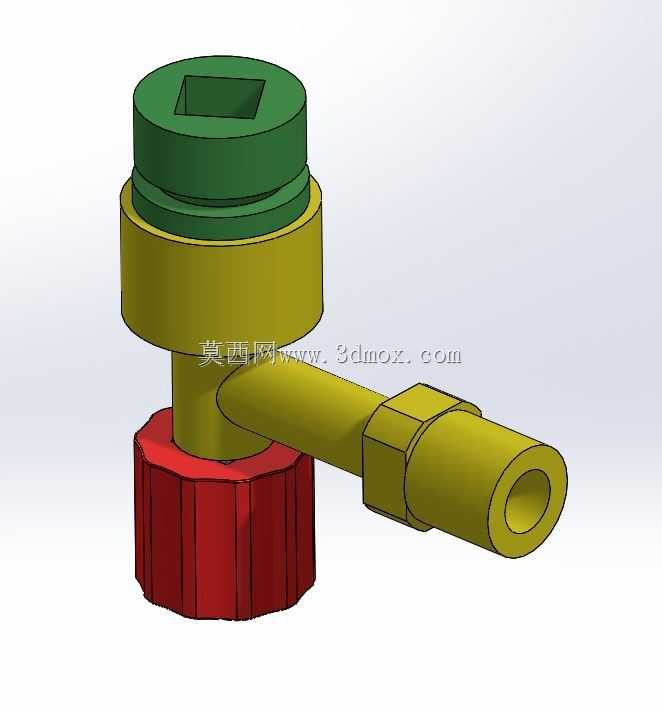

　　在精密流体点胶作业场景里，这类螺旋阀主要承担精确体积剂量的输出控制，常见于DV5000系列大容量点胶设备的备件替换与功能拓展环节，适配中低粘度流体的定量输送需求，比如工业电子组装环节的锡膏、密封胶、固定剂量润滑脂的精准加注，能避免点胶量波动带来的产品粘接不良、密封失效等问题。从结构设计逻辑来看，整个阀体采用直角式流道布局，侧向伸出的管路接口用于接入流体供给管路，接口处设计了外六角结构，方便安装时使用扳手施加拧紧力矩，避免管路连接松动漏液，接口的通径尺寸匹配常规点胶系统的供料管路规格，不需要额外做变径转接就能直接对接。阀体顶部的方形内凹结构是调节端，用于和螺旋输送器的调节螺钉配合，通过改变内部螺旋输送副的啮合台阶尺寸，

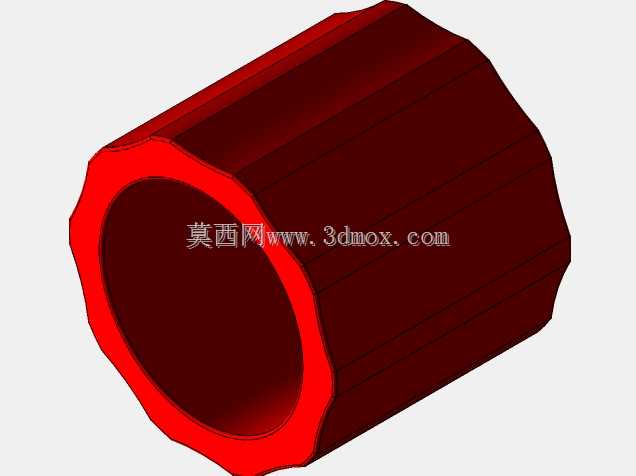

　　就能调整单次动作的输出剂量，不同的台阶深度对应不同的计量容积，能覆盖小到零点几毫升大到数毫升的剂量输出区间，适配不同工艺的点胶需求。阀体下部的红色滚花结构是手动锁紧端，滚花的纹路设计增大了手部拧动时的摩擦力，不需要额外工具就能完成阀体在设备安装位的固定与拆卸，日常维护更换密封件的时候操作效率更高，这个锁紧端的外径尺寸控制在合理范围，不会和周边的点胶运动机构产生运动干涉，安装时的预留空间只需要比锁紧端外径大5mm左右就能满足操作需求。整个阀体的流道做了平滑过渡处理，没有直角死区，能减少流体在阀体内的残留，避免长时间停机后流体固化堵塞流道，也能减少不同批次流体切换时的清洗工作量。阀体的主体承压部分采用等壁厚设计，

　　在保证足够耐压强度的前提下控制了整体重量，不会给点胶机的运动Z轴带来额外的负载负担，运动过程中不会因为阀体重量过大导致点位偏移。从安装边界来看，阀体的总高度从底部锁紧端面到顶部调节端面的尺寸，适配常规点胶阀的安装支架孔位，侧向接口的伸出长度不会和点胶头的运动轨迹产生冲突，安装时只需要保证底部锁紧端和安装面贴合密封，侧向接口对接供料管路，顶部调节端预留出螺丝刀或者调节扳手的操作空间即可，不需要对原有设备的安装结构做改动就能直接替换同规格的原有阀体。内部的螺旋输送结构采用间隙配合设计，既能保证螺旋转动时的顺畅度，又能控制配合间隙在合理范围，避免流体从配合间隙处泄漏，计量精度能控制在±2%以内，满足大部分精密点胶工艺的精度要求。

　　在实际使用中，这类螺旋阀不仅可以用在点胶设备上，也能适配小流量的试剂分装、润滑油定量加注等需要精确体积计量的流体控制场景，结构上的模块化设计让易损件的更换更加便捷，不需要整体更换阀体就能完成密封件、螺旋副的维护，降低了设备的长期使用成本。设计过程中充分考虑了现场操作的实际需求，所有需要手动操作的部位都做了防滑或者适配标准工具的结构设计，不需要定制专用工具就能完成安装、调节、维护的全流程操作，阀体的外露棱角都做了小倒角处理，避免安装维护时划伤操作人员，也能减少应力集中导致的阀体开裂风险。
