法兰连接式管路深度测量装置结构

　　在工业流体输送管路、化工反应釜配套管线、船舶液舱液位监测、市政给排水管网的运维与生产环节，管路内介质液位、沉积层厚度的精准测量是保障系统稳定运行的核心环节，这款法兰连接式深度测量装置正是针对这类场景开发的原位检测部件。不同于外置式超声检测设备需要额外做管壁耦合、存在信号衰减误差的问题，该结构采用法兰直装的设计思路，测量端直接伸入管路或舱室内部，直接接触被测介质或被测位置，从根源上减少了中间传输环节带来的测量偏差。

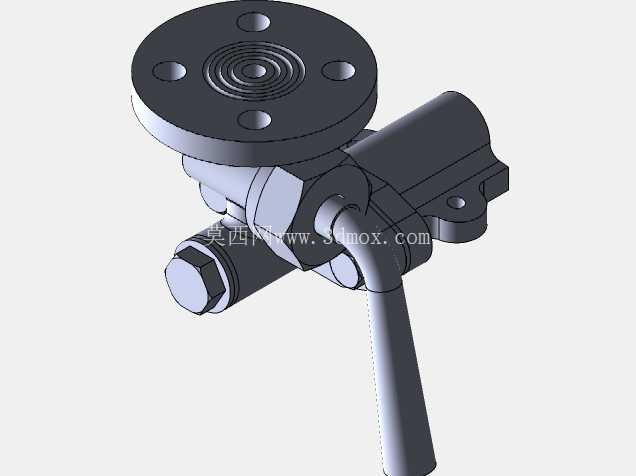

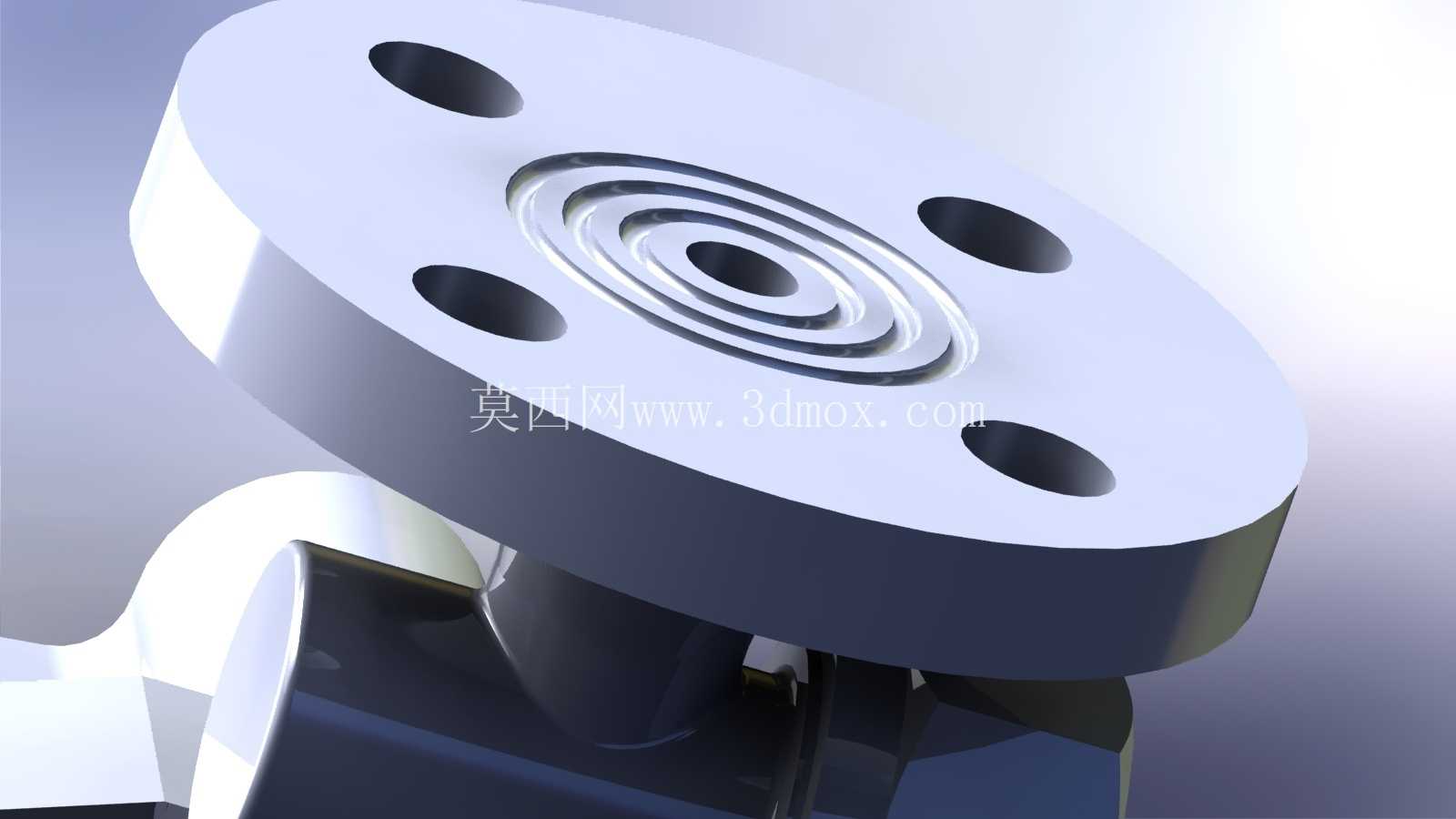

　　从结构设计逻辑来看，顶部的标准法兰盘完全适配工业管路常用的PN16压力等级法兰安装规范，法兰盘上的四个螺栓孔均匀分布，安装时无需额外加工转接件，直接与管路预设的检测口法兰对齐，加装密封垫片后穿入螺栓紧固即可完成固定，安装边界完全匹配现有工业管路的预留检测口尺寸，不会出现干涉问题。法兰盘下方的连接阀体采用锻压成型的一体式结构，避免了多段拼接带来的密封泄漏风险，阀体侧方的弯管结构是测量信号的传输通道，内部预留了传感线缆的穿装空间，同时弯管的曲率半径经过反复校核，既保证线缆穿装时不会出现过度弯折导致的线芯断裂，也尽可能压缩了整体结构的横向占用空间，在密集排布的管路上安装时，不会和相邻的阀门、管路支架产生碰撞干涉。

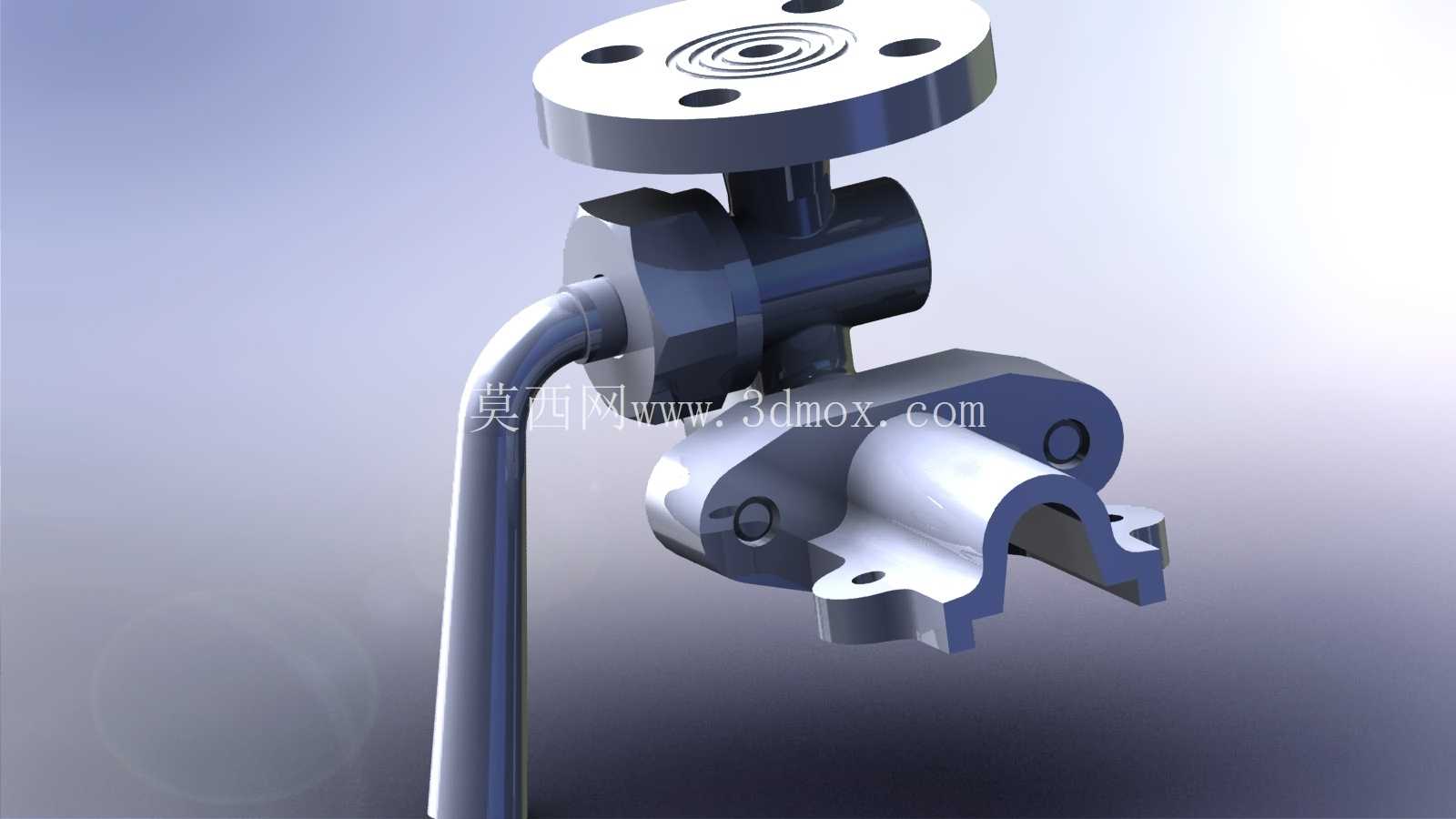

　　下部的测量基座是整个装置的核心承载部件，基座上设置的两个安装定位孔用于固定传感检测元件，基座的弧形贴合面完全匹配被测管路的外壁曲率，安装时弧形面可以紧密贴合在管路外壁，配合法兰端的固定结构，整个装置不会因为管路内介质流动产生的振动出现偏移，保证测量探头的位置始终处于设计要求的测量点位。基座前端的开口结构用于容纳测量探头的伸出端，探头伸出长度可以根据实际测量需求在一定范围内调整，调整到位后通过侧方的锁紧螺母完成固定，既可以满足满管液位的全量程测量需求，也可以针对管路内特定高度的沉积层厚度做定点检测。

　　实际应用中，这类深度测量装置可以适配多种不同的检测场景：在化工生产管路上，它可以实时监测管路内液态原料的液位高度，配合自控系统调节进料阀门开度，避免出现管路满溢或者供料不足的问题；在船舶的压载水舱、燃油舱上，它可以替代传统的浮球式液位计，不受舱内液体晃动的影响，持续输出稳定的深度数据；在市政给排水的主干管网上，它可以监测管内的淤泥沉积厚度，为管网清淤作业提供精准的位置参考，避免盲目清淤带来的成本浪费。

　　设计过程中，结构工程师针对不同工况的使用需求做了多轮优化：所有与介质接触的部件都采用圆弧过渡设计，没有卫生死角，在食品、医药类洁净管路上使用时不会出现介质残留，满足卫生级管路的使用要求；整体结构的壁厚经过强度校核，在1.6MPa的管路压力下不会出现变形，密封部位的沟槽尺寸完全符合标准密封件的安装要求，长期使用不会出现泄漏问题；弯管与阀体、阀体与法兰、阀体与测量基座之间的连接位置都做了定位止口设计，装配时不需要反复调整位置，即可保证各部件的同轴度符合设计要求，既提升了装配效率，也避免了装配偏差带来的测量误差。

　　从安装维护的角度来看，整个装置没有复杂的传动部件，日常运维只需要定期检查法兰连接部位的密封状态、探头表面的清洁度即可，不需要做复杂的校准操作；当探头出现磨损需要更换时，只需要松开基座上的锁紧件即可抽出探头，不需要将整个装置从管路上拆下，大幅降低了运维的时间成本，也减少了因拆装装置带来的管路停机时间。针对低温、高温等特殊工况，只需要更换对应材质的密封件和探头保护套，不需要改动主体结构，即可适配-40℃到120℃的工作环境，结构通用性极强。
