小型通用单缸风冷动力单元结构设计

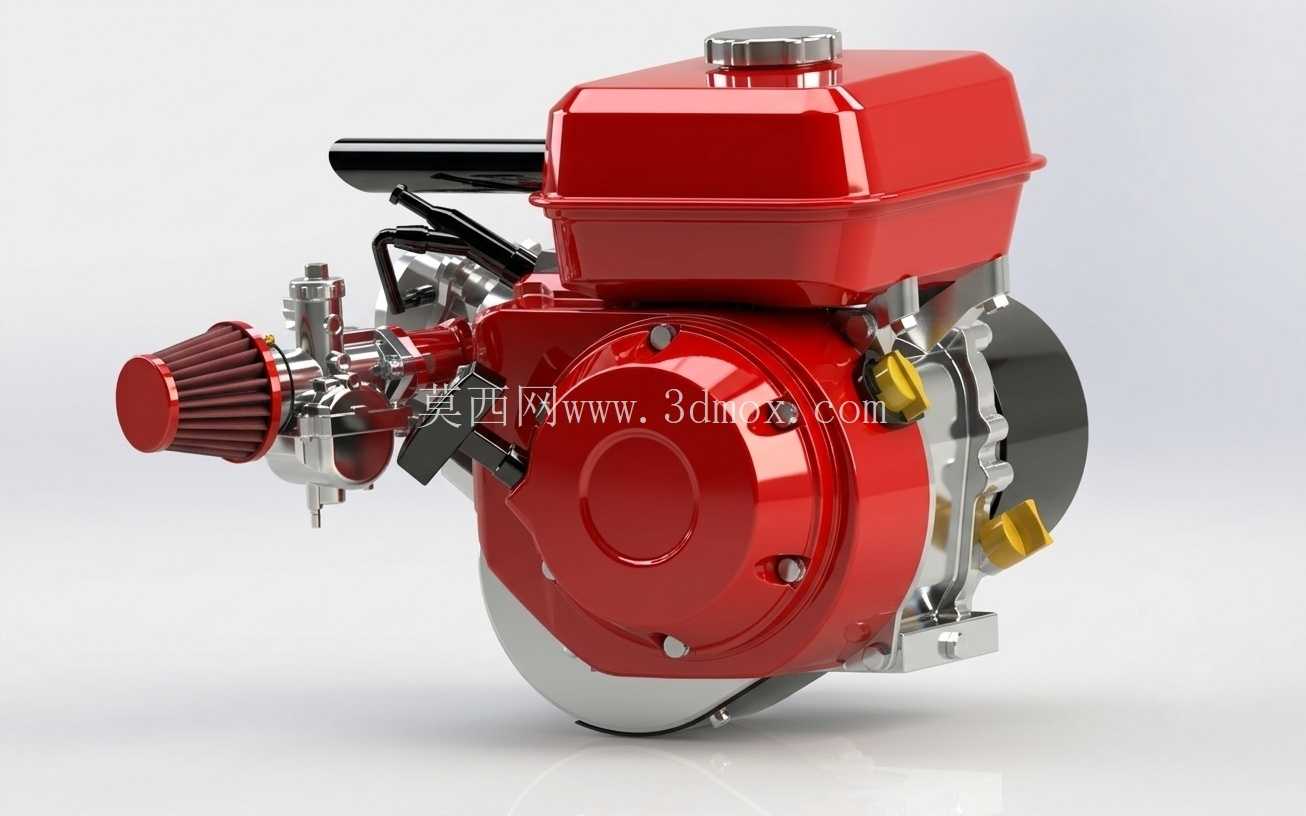

这类单缸风冷动力单元，是小型通用动力领域应用覆盖面极广的核心部件，日常能在微耕机、小型发电机组、便携式水泵、园林割灌机、小型工程冲击夯这类需要独立动力输出的设备上见到，核心是为配套作业机具提供稳定的旋转动力输出，不需要外接电源，依靠燃油即可独立工作，适配无固定供电的野外、零散作业场景。从结构设计逻辑来看，风冷方案的选择完全是面向小型动力的轻量化、低维护需求做的取舍，取消了水冷系统必备的水箱、循环水道、水泵、管路等附属部件，整机重量能比同排量水冷机型降低30%左右，同时彻底规避了低温冻裂水箱、冷却液泄漏、管路老化渗漏这类水冷机型常见的故障点，日常使用只需要定期更换机油、清理空滤即可，维护门槛极低，非常适合非专业用户群体操作。整机的结构布局完全围绕功能优先级排布：顶部设置的一体式冲压油箱，利用重力直接向化油器供油，省去了额外的燃油泵结构，供油可靠性更高，油箱盖带通气阀结构，既能平衡油箱内外气压保证燃油顺畅流出，又能避免整机倾斜作业时燃油溢出。油箱下方集成的化油器与侧置的空气滤清器直接连通，空滤采用高流量褶皱滤芯设计，能在多粉尘的农田、工地作业环境下过滤进气中的杂质，减少气缸壁、活塞环的异常磨损，延长整机大修周期。动力输出端的曲轴箱采用一体化压铸铝合金壳体，兼顾结构强度与散热性能，壳体外表面铸有密集的散热鳍片，配合飞轮自带的离心风叶，运转时能形成定向气流吹过整个缸体与曲轴箱表面，把燃烧产生的热量直接带走，即使长时间满负荷作业，缸头温度也能稳定在材料允许的工作区间内，不会出现过热拉缸的问题。排气侧采用短路径排气结构，排气歧管直接固定在缸头排气口位置，减少排气阻力的同时，也能避免高温排气部件距离油箱、化油器过近引发的安全隐患。启动结构采用侧置手拉反冲启动设计，结构简单可靠，不需要额外配备蓄电池、启动电机，进一步降低了整机成本与故障点，低温环境下只要拉动启动绳带动飞轮达到点火转速即可顺利启动。从安装边界来看，整机底部预留了标准化的四个安装支脚，支脚位置的孔位尺寸匹配通用小型动力的安装规范，用户替换同排量旧动力时不需要重新加工安装机架，直接对位固定即可；动力输出轴的轴径、键槽尺寸也遵循通用标准，可直接匹配皮带轮、联轴器等传动部件，不需要额外做轴头改装。设计过程中对整机的重心做了优化，油箱、缸体、飞轮的重量沿曲轴轴线对称分布，安装在配套机具上后运转震动更小，能有效降低机架的疲劳损坏概率，同时减少操作人员的手持震动负荷。曲轴箱内部的润滑采用飞溅式润滑结构，依靠曲轴运转时带起的机油润滑连杆瓦、活塞销、缸壁等摩擦副，结构简单不需要额外的机油泵，只要机油液位保持在油标尺刻度范围内，就能保证各摩擦面的可靠润滑，即使整机在一定倾斜角度下作业，也不会出现润滑中断的问题。飞轮外侧的导风罩采用薄钢板冲压成型，精准引导冷却气流流向缸头、缸套等高温区域，避免气流散逸提升散热效率，导风罩同时兼具防护作用，避免操作人员误触高温部件、或是异物卷入旋转的飞轮引发安全事故。这类动力单元的设计核心是在保证可靠性的前提下尽可能简化结构，降低制造成本与维护难度，所有外部附件的固定螺栓都采用统一规格，日常拆解维护时不需要准备多种规格的工具，非常适合户外作业现场的快速检修。
