紧凑式一冲程增程动力单元结构设计

在新能源汽车增程系统的选型开发过程中，动力单元的体积、重量与功率密度始终是结构工程师需要平衡的核心指标，这款对置布局的一冲程动力单元，正是针对增程场景下的安装空间受限问题完成的结构设计。从实际装车场景来看，这类动力单元不需要直接参与车轮驱动，仅需要在电池电量不足时启动，为驱动电机提供持续电能补给，因此不需要匹配传统燃油车复杂的变速箱匹配结构，整体安装边界可以控制在直径380mm、轴向长度420mm的圆柱空间内，能够直接布置在电动车前舱的空余位置，甚至可以适配部分混动车型的底盘中部安装位，不需要对原有车身结构做大规模的钣金修改。

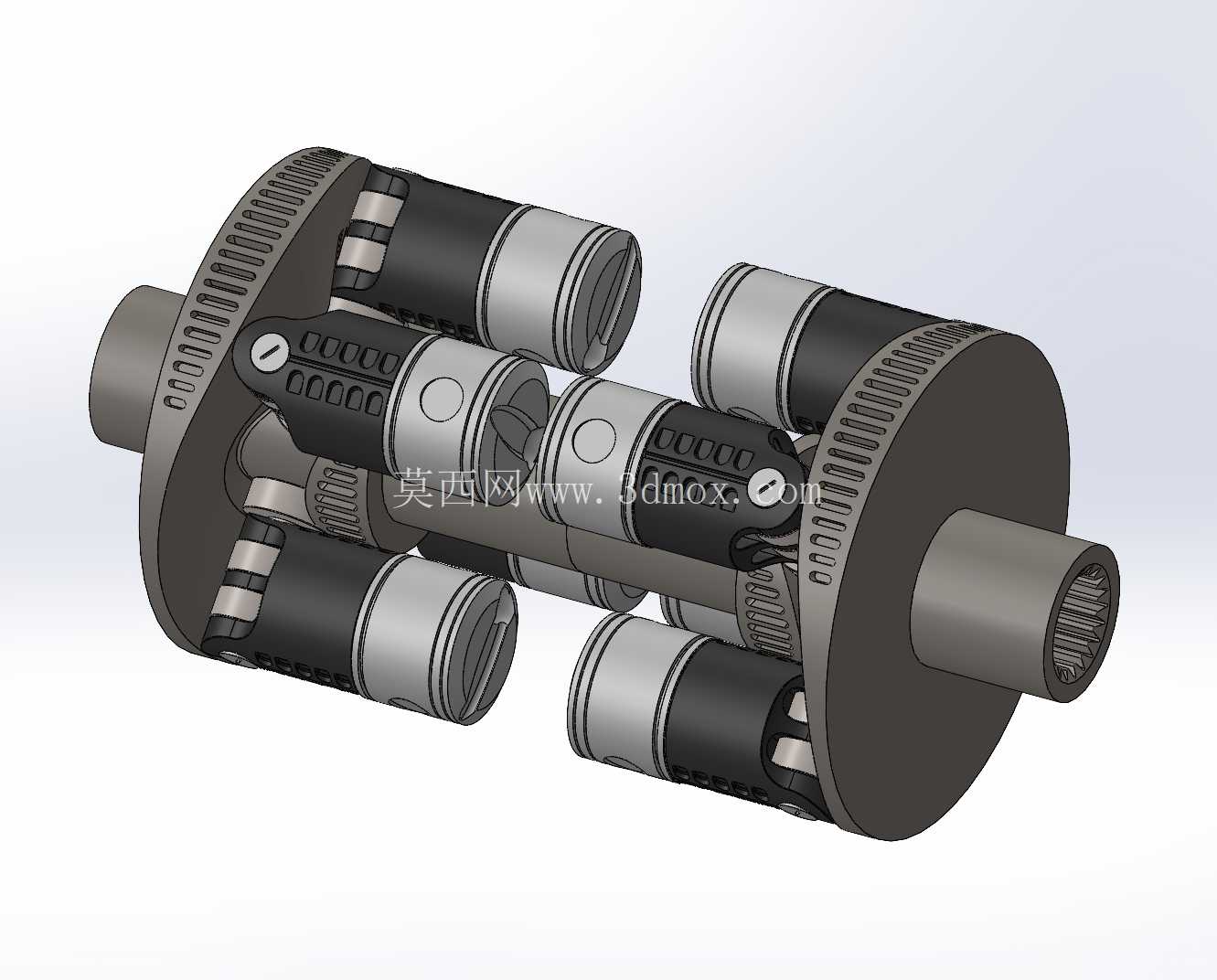

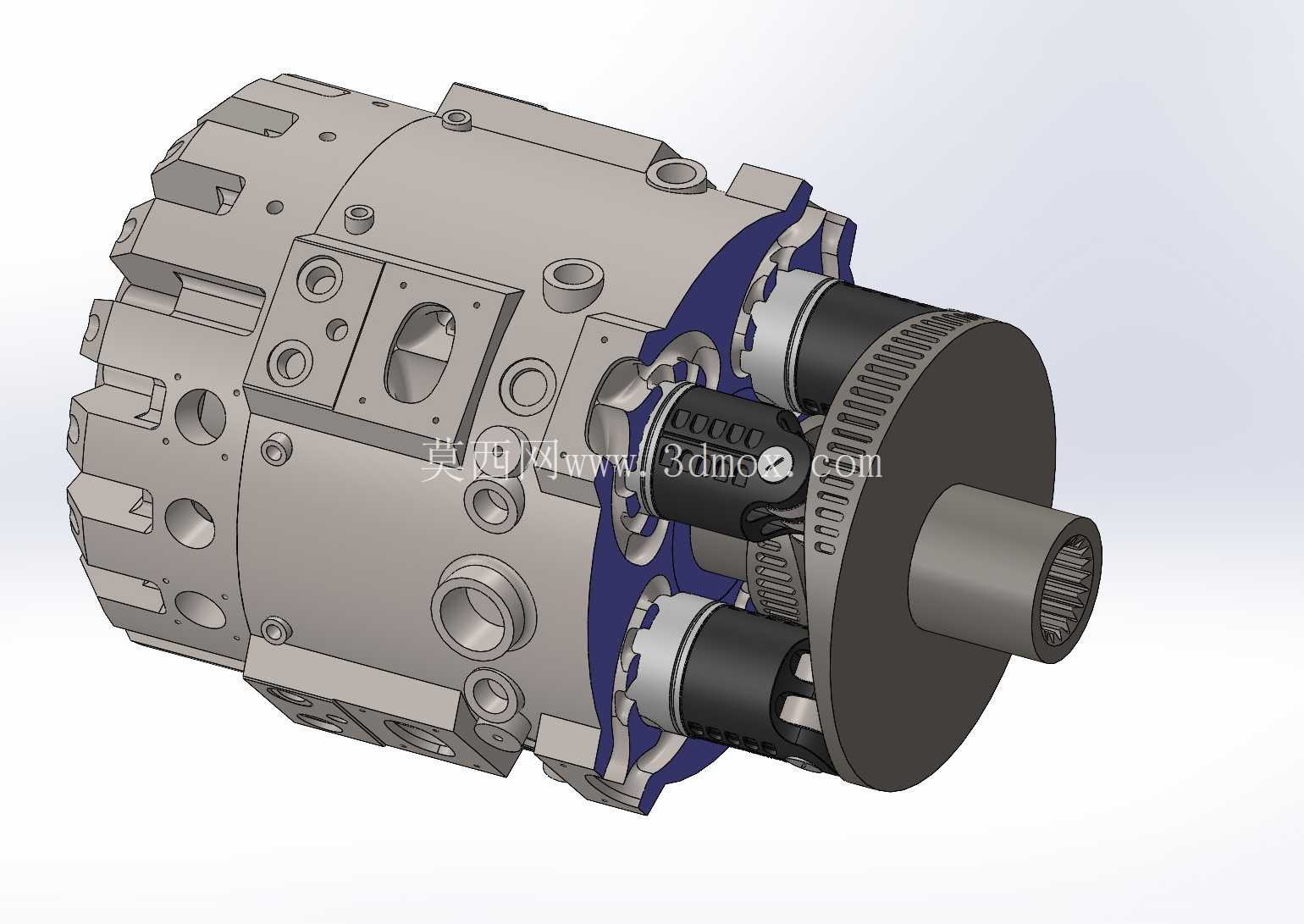

从功能特性来看，这款动力单元采用了周向均匀布置的气缸结构，取消了传统四冲程发动机复杂的配气凸轮轴结构，通过端面的旋转配气盘完成进排气时序控制，相比同功率等级的四冲程增程器，整体零件数量减少40%以上，运动部件的往复惯性力可以通过周向对称布局实现自平衡，运行过程中的振动幅值远低于传统直列三缸增程器，不需要额外设计厚重的悬置减震结构就能满足整车NVH要求。动力输出端采用内花键直连结构，可以直接与发电机转子轴对接，省去了中间传动齿轮组的功率损耗，整套增程系统的传动效率可以提升12%左右。

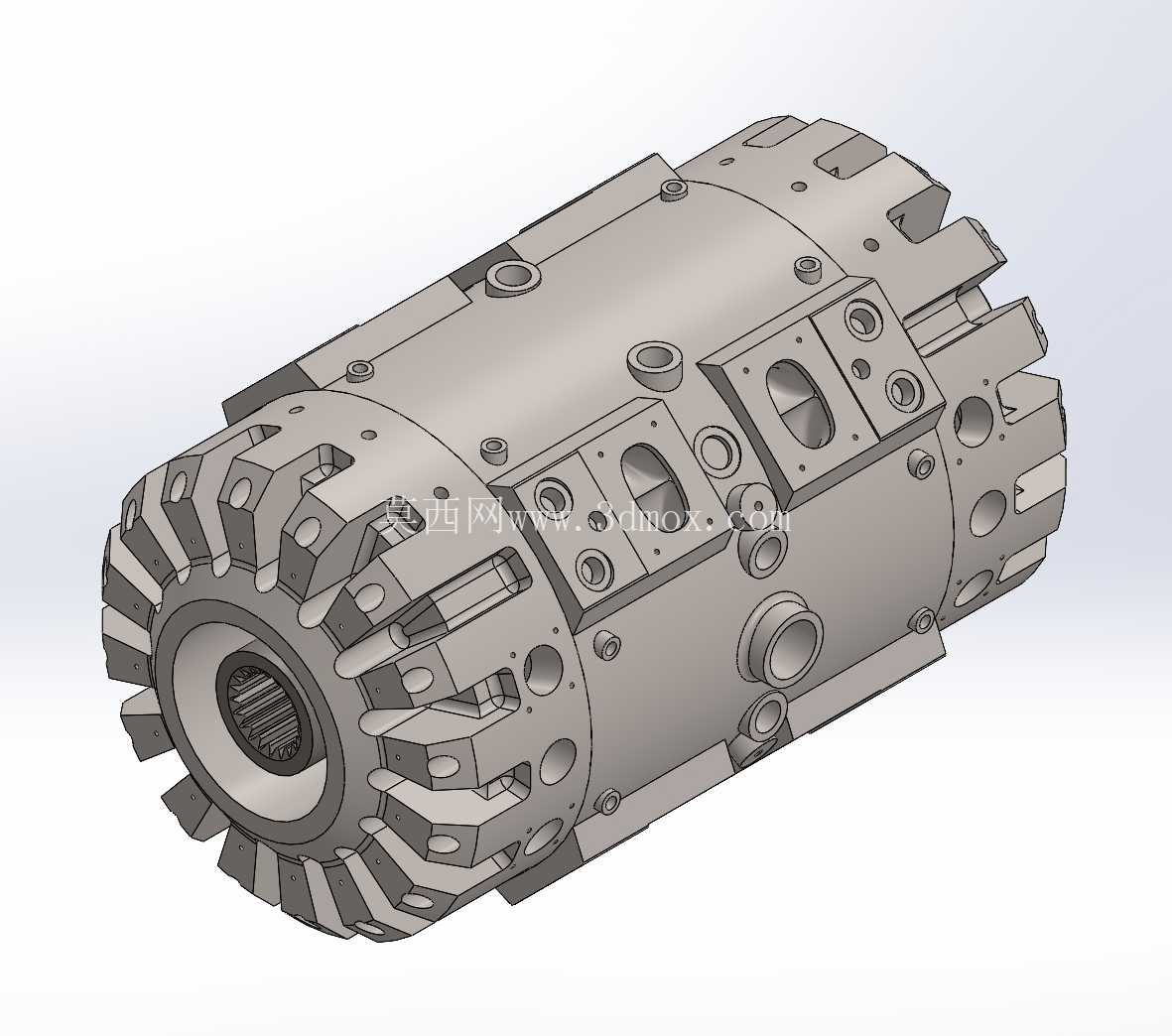

在设计思路上，整个壳体采用一体化铸铝结构，周向布置的加强筋既可以满足气缸工作时的承压要求，又可以作为散热鳍片带走运行过程中产生的热量，不需要额外设计复杂的水冷管路，仅通过迎风冷却就能满足持续额定功率运行的散热需求，进一步降低了整套系统的重量与结构复杂度。端面布置的多个安装定位孔采用统一的孔位公差标准，既可以适配不同功率等级的发电机端盖，也能满足不同车型安装支架的固定需求，安装孔的位置度公差控制在0.05mm以内，保证装配过程中不需要额外修配就能完成对接。

从实际使用场景拓展来看，除了电动汽车增程场景，这款紧凑动力单元还可以作为便携式发电站的动力源，适配野外作业、应急供电等场景的使用需求，整体重量控制在45kg以内，两名操作人员就可以完成搬运与安装，相比同功率的传统发电机组体积缩小60%，能够放入常规车载储物空间内。结构设计过程中充分考虑了维护便利性，周向布置的火花塞安装位、喷油嘴安装位都预留了足够的操作空间，日常维护时不需要拆解整个壳体就能完成易损件的更换，端面的旋转配气盘采用耐磨合金材质，正常使用工况下的使用寿命可以达到8000小时以上，满足民用场景的全生命周期使用需求。

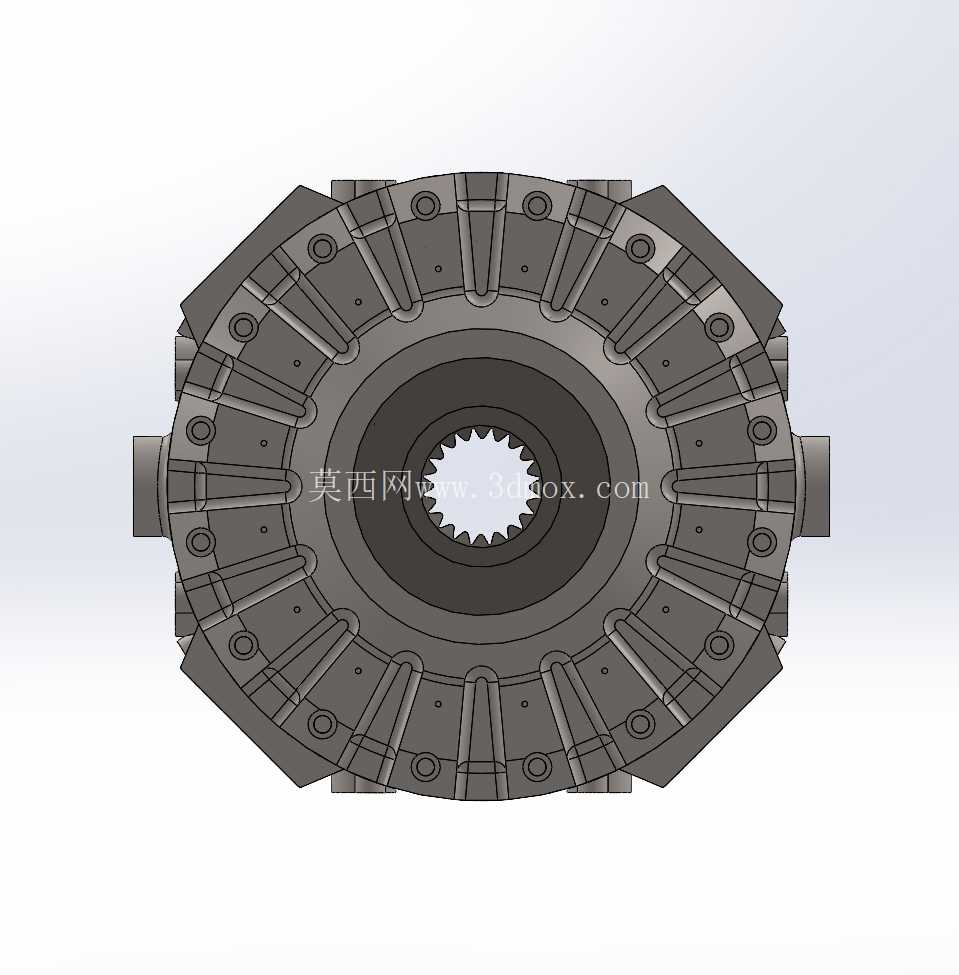

在安装边界的细节处理上，动力单元的输出轴采用标准渐开线花键参数，模数2、齿数22、压力角30度，能够与行业内通用的发电机转子轴直接匹配，不需要定制特殊的连接轴套。壳体上的所有外接油路口都采用统一的螺纹规格，进油、回油口的位置布置在壳体同一侧，方便外接油路的布置与安装，避免管路交叉带来的干涉问题。周向布置的气缸散热筋高度控制在15mm以内，既保证足够的散热面积，又不会超出整体安装直径范围，在安装空间局促的场景下，还可以根据需求切除部分非受力区域的散热筋，不会影响壳体整体的结构强度。
