工业双轴撕碎破碎设备结构设计

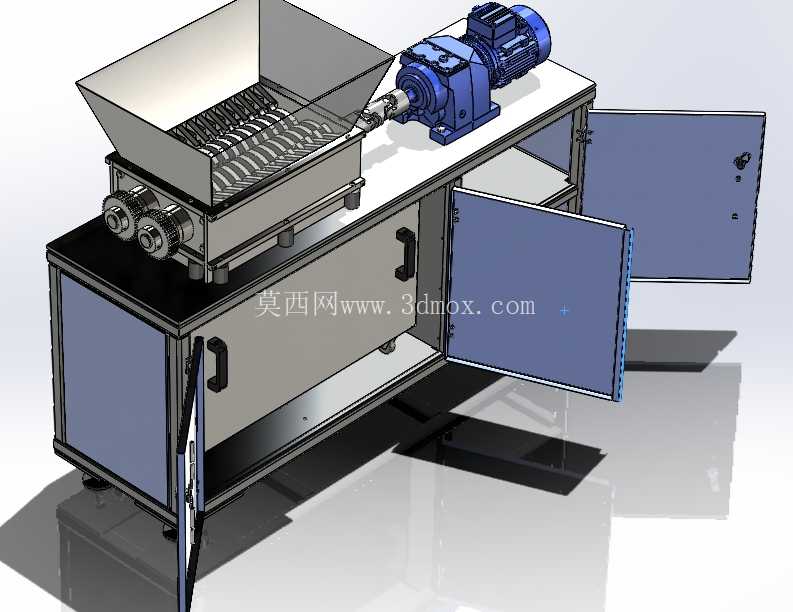

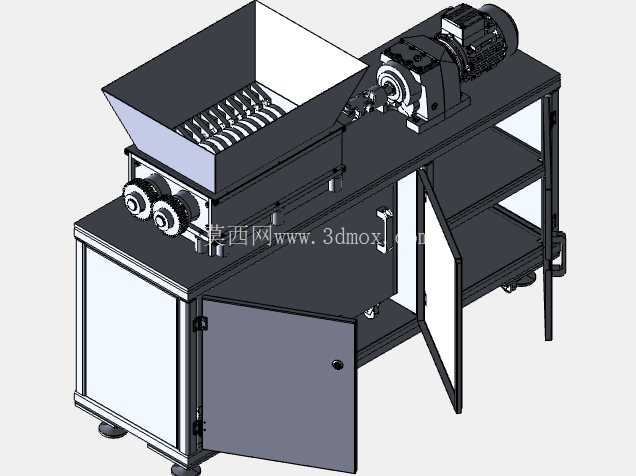

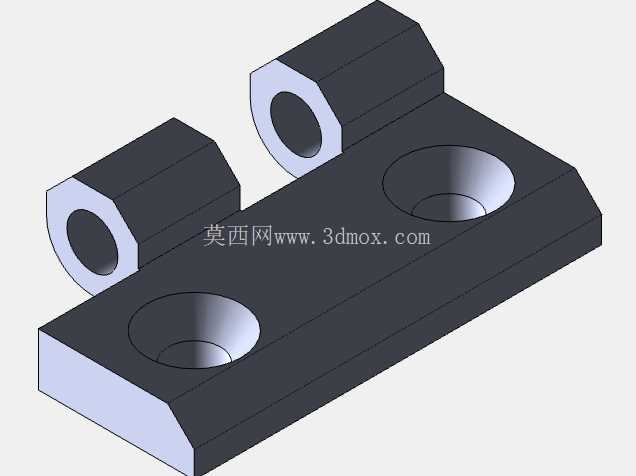

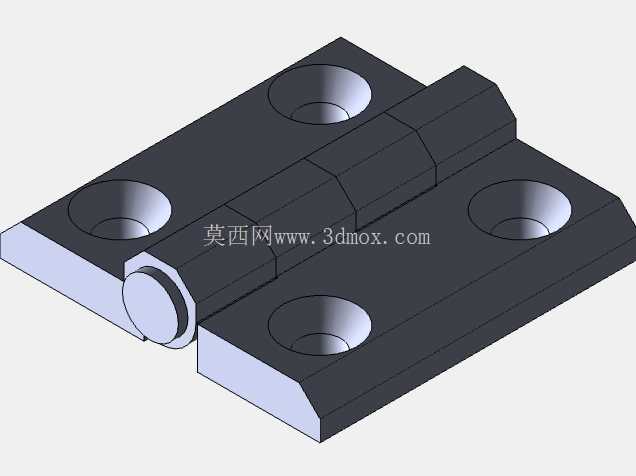

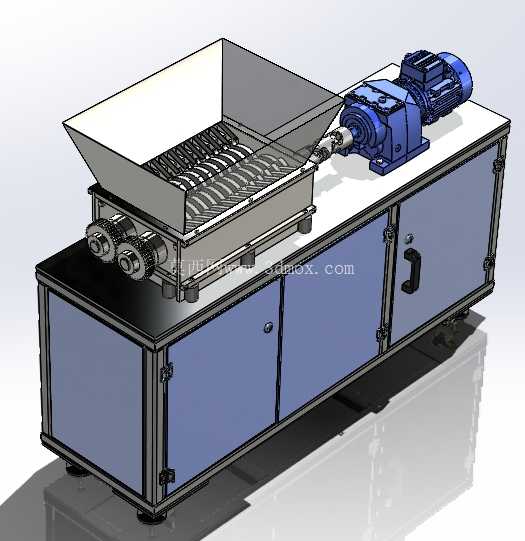

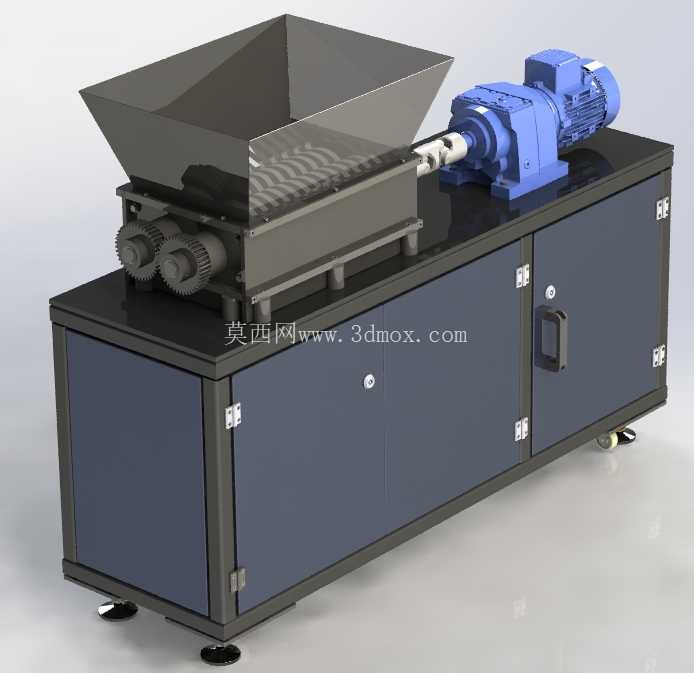

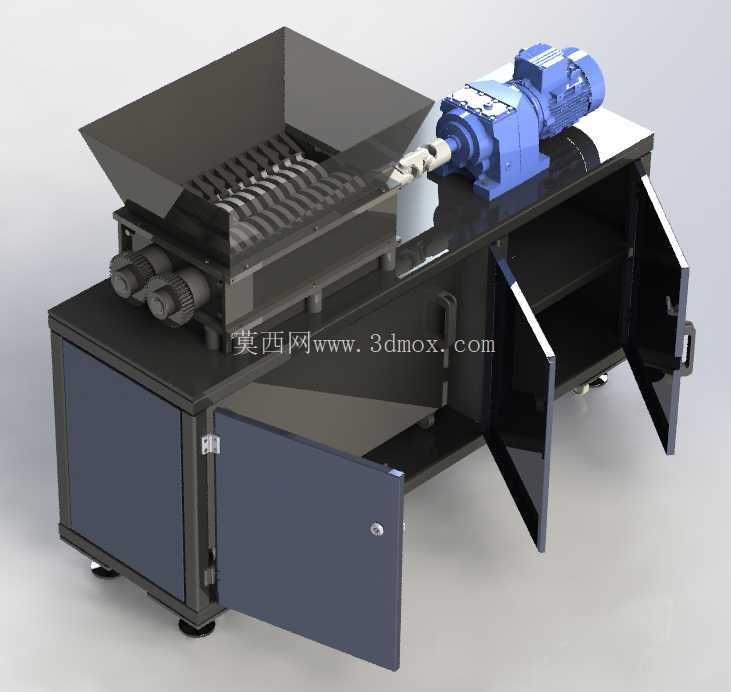

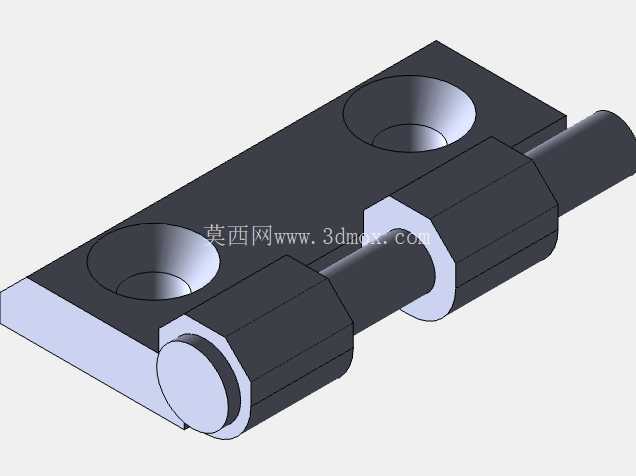

在固废资源化处理、工业边角料回收、报废物料减容的生产场景中，双轴撕碎设备是前端预处理环节的核心作业单元，这套双轴撕碎设备的结构设计，完全围绕连续重载破碎的工况需求展开，没有冗余的装饰性结构，每一处布局都服务于作业效率与运维便利性。设备整体采用一体式柜式机架作为承载主体，底部配置可调式支撑脚杯，可在安装时调整整机水平度，抵消车间地面的平整度误差，避免运行过程中因受力不均产生的异常振动与结构疲劳，机架下部设置多扇可开启的检修柜门，日常维护时无需拆解上部主体结构，即可快速接近传动组件、轴承座等易维护部位，柜门采用带锁止结构的合页连接，关闭后可形成封闭的防护空间，避免破碎过程中细碎物料飞溅进入传动区域，同时也能阻隔部分作业噪音向外传递。上部的进料斗采用大倾角敞口设计，进料口的宽度与下方破碎腔的有效作业宽度完全匹配，可适配叉车、人工投料、皮带机直连等多种上料方式，斗体的倾斜角度经过反复校核，能够保证投入的物料依靠自重顺利滑入双轴辊的咬合区域，不会在斗壁产生积料挂壁的问题，针对部分易架桥的轻薄物料，进料斗的内壁还预留了辅助拨料机构的安装位，可根据实际处理物料的特性加装对应的防架桥组件。破碎核心的双轴辊组件采用平行异向转动布局，轴体上的撕碎刀盘按照交错螺旋的排布方式安装，相邻刀盘的刃口形成相互剪切、撕扯的咬合副，能够对进入腔体内的物料形成多点位的持续作用力，不管是硬质的塑料块、轻薄的金属边角料，还是韧性较强的橡胶、织物类物料，都能通过刀盘之间的剪切、挤压、撕扯作用被破碎成尺寸均匀的小块，刀盘与主轴之间采用键连接加轴向锁紧的固定方式，长期重载作业下不会出现刀盘移位、松动的问题，单块刀盘磨损后可单独拆卸更换，无需更换整根轴辊，大幅降低后期的运维备件成本。动力传动部分采用减速电机直连的驱动方案，配套的齿轮减速单元与驱动电机集成安装，输出端通过联轴器与撕碎主轴直接连接，省去了中间的链轮、皮带传动环节，既减少了传动过程中的功率损耗，也避免了传动件打滑、断裂带来的停机风险，减速单元的速比匹配经过严格计算，能够在保证主轴输出足够大扭矩的同时，维持稳定的低转速运行，既可以满足硬物料破碎的扭矩需求，也能降低刀盘的磨损速度，减少运行过程中的冲击噪音。设备的电控组件全部集成安装在机架下部的封闭舱室内，舱室预留了散热通风口与线缆穿装孔，外部的动力线缆、控制线缆可通过预留的防水接头接入，现场安装时无需额外制作独立的电控安装支架，整机的安装边界非常清晰，只需要在作业区域预留对应长宽的平整硬化地面，接通匹配规格的动力电源即可投入使用，不需要复杂的地基预埋施工。在实际的产线布局中，这类双轴撕碎设备通常布置在固废处理线的最前端，后方可衔接皮带输送机、磁选机、分选筛等后续处理设备，经过撕碎处理后的物料尺寸均匀，能够大幅提升后续分选、转运、再生加工环节的作业效率，同时也能有效压缩物料的堆积体积，降低仓储与转运过程中的空间占用成本。整套设备的结构设计充分考虑了不同行业的通用适配性，不管是机械加工车间的金属边角料回收、塑料制品厂的不良品与水口料破碎，还是再生资源回收站点的生活大件垃圾、报废工业制品预处理，都可以通过调整刀盘的厚度、刃口形状以及主轴转速，来匹配不同物料的破碎需求，机架上预留的多个安装孔位，也方便用户根据自身的产线布局加装进料辅助、出料输送、安全防护等附加组件，不需要对主体结构进行二次焊接改造。
