立式红糖搅拌熬制设备结构设计

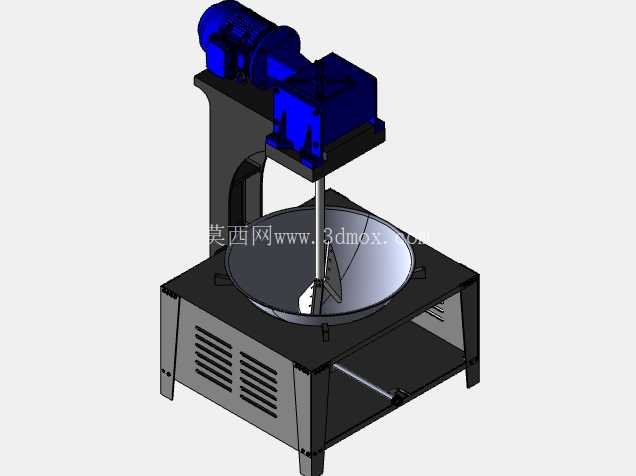

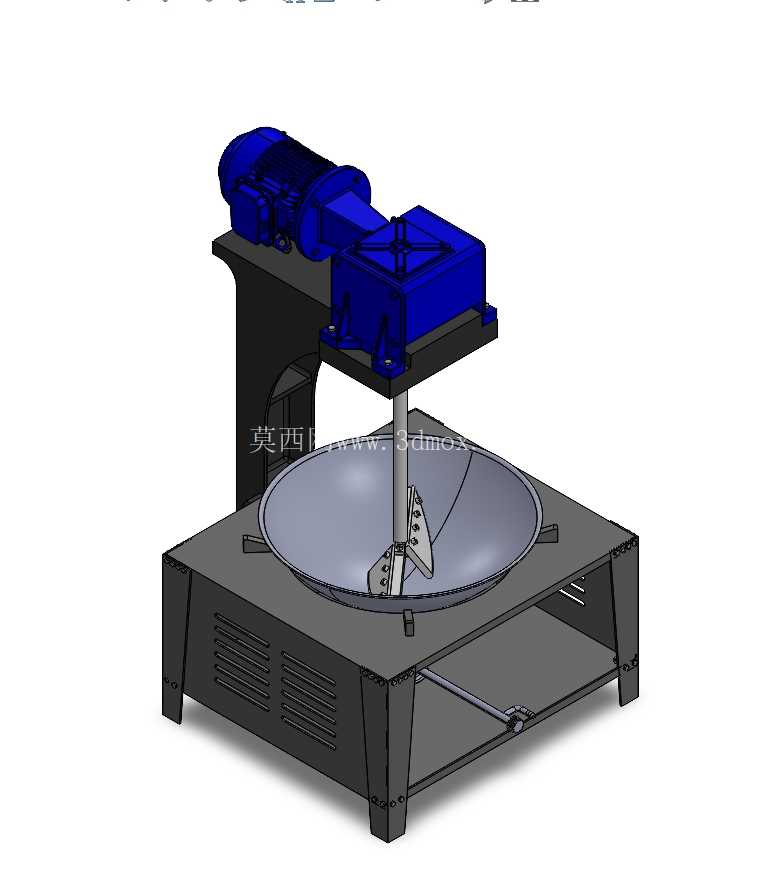

这款立式搅拌设备主要面向小型食品加工场景，针对红糖、饴糖等粘稠物料的熬制搅拌工序设计，区别于常规流体搅拌设备，其结构设计充分考虑了高粘度物料搅拌过程中的阻力特性、受热均匀性需求以及操作便捷性。设备整体采用立式落地布局，底部为方管焊接成型的机架主体，机架下部预留了足够的安装空间，可直接适配常规商用熬糖炉具放置，机架上平面设置了圆形锅体定位结构，能够对直径适配的半球形熬糖锅进行径向与轴向限位，避免搅拌过程中锅体出现位移，机架支脚底部预留了地脚安装孔位，可根据现场地面情况选择膨胀螺栓固定或者加装减震脚垫，整体安装边界尺寸控制在1200mm×1200mm×1500mm范围内，适配多数小型食品加工车间的工位布局，不需要额外预留过大的操作空间。

搅拌驱动部分采用卧式减速电机直连的布局形式，减速电机通过L型折弯安装支架固定在机架后侧上方，支架与机架之间采用螺栓连接，便于后期维护拆卸，电机输出轴通过联轴器连接竖直布置的搅拌主轴，主轴下端安装三叶片式搅拌桨，桨叶边缘与半球形锅体内壁保持5-8mm的均匀间隙，既能够避免刮擦锅体造成金属碎屑混入物料，又可以最大限度减少锅壁处的物料粘黏糊化问题，桨叶采用倾斜角度设计，搅拌过程中能够推动物料沿锅壁向上翻动后从中心区域回落，形成完整的物料循环路径，保证整锅物料的受热均匀度，避免局部过热导致的糖液焦糊问题。

设备的搅拌主轴与上部安装座之间设置了密封轴承结构，能够防止熬制过程中产生的蒸汽进入轴承部位造成润滑脂失效，同时上部安装座设置了可翻转的铰接结构，当熬制完成需要出料或者清洗锅体时，可松开定位锁扣将整个搅拌驱动部分向上翻转抬起，留出足够的锅体操作空间，不需要拆卸任何管路或者电气连接即可完成出料、清洗作业，降低操作人员的劳动强度。机架侧面设置了散热格栅结构，既能够减轻机架整体重量，又可以为下部放置的炉具提供足够的通风散热空间，避免炉具热量积聚在机架内部造成电气线路老化加速。

从设计思路来看，这款设备没有采用复杂的升降或者变频结构，核心围绕小型作坊式熬糖工序的实际需求出发，所有结构件均采用常规型材与标准件加工，没有特殊定制的异形零部件，加工难度低，后期维护更换配件的成本低廉，搅拌转速设定在30-60r/min区间，适配高粘度糖液的搅拌需求，不会因为转速过高导致物料飞溅，也不会因为转速过低造成物料混合不均匀。锅体采用食品级304不锈钢冲压成型的半球形结构，相比平底锅体没有搅拌死角，所有接触物料的部位均做了圆弧过渡处理，没有容易残留物料的直角缝隙，清洗过程中不需要借助特殊工具即可将残留物料清理干净，符合食品加工设备的卫生要求。

在实际应用场景中，这类设备除了用于红糖熬制搅拌，还可以适配酱料、膏状食品的混合熬制工序，只需要根据物料粘度调整桨叶角度或者更换不同形式的搅拌桨即可适配不同的加工需求，设备的驱动功率预留了足够的余量，即使处理粘度更高的物料也不会出现电机过载堵转的问题。机架的焊接部位均做了去焊渣打磨处理，外部喷涂食品级防锈漆，接触物料的部位全部采用抛光处理，表面粗糙度达到Ra0.8以下，不容易粘黏物料，日常维护只需要定期检查轴承润滑情况、紧固连接螺栓即可，不需要复杂的保养流程。设备的操作高度设置在人体站立操作的舒适区间，操作人员不需要弯腰或者抬手即可完成加料、观察熬制状态、出料等全部操作，长时间作业也不容易产生疲劳感。
