带驱动电机的一体式离心水泵结构设计

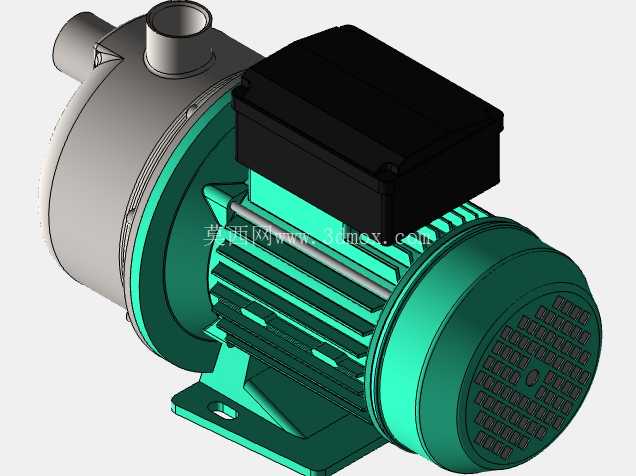

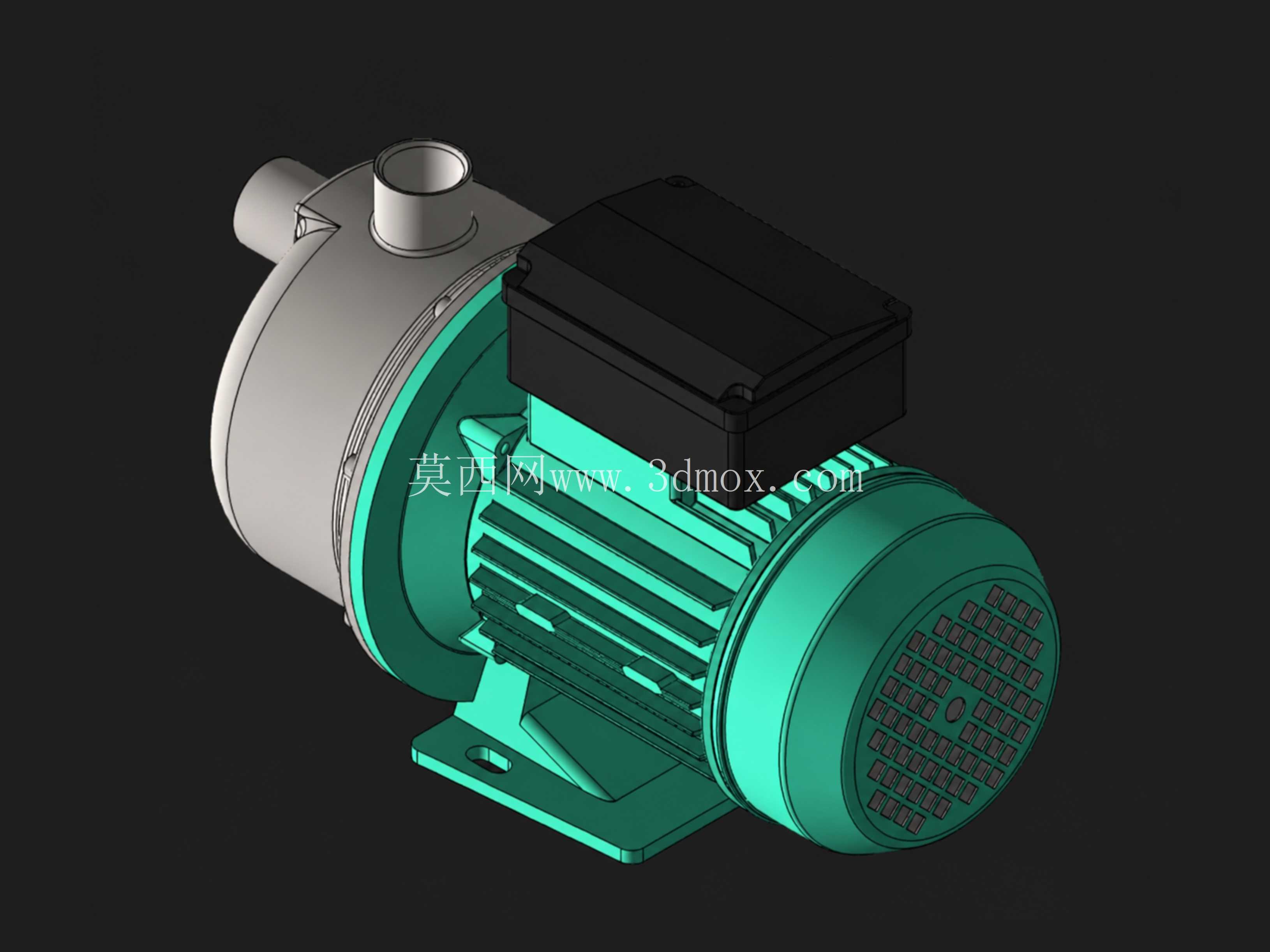

这款一体式离心水泵的三维结构，是民用供水、小型循环系统、配套设备冷却回路里非常常见的通用流体输送单元，和分体式泵组不同，它把驱动电机和泵头做了同轴直连的集成设计，省去了联轴器、独立安装底座找正的工序，在小流量高扬程的民用、小型工业场景里安装维护成本更低。从结构拆分来看，过流部分的泵壳采用了渐扩式蜗壳流道设计，进水口沿轴向布置在泵体端侧，出水口沿切向布置在泵壳上部，这种流道走向能最大程度降低流体在叶轮出口处的水力损失，把叶轮甩出的高速流体动能平稳转化为压力能，适配清水、低粘度无颗粒流体的输送需求，日常民用供水、暖通循环、小型设备冷却、园林喷灌的工况都能覆盖。叶轮被封闭在叶轮腔内部，和电机输出轴做同轴固定，轴封位置采用了机械密封结构，避免输送介质沿轴向渗漏到电机侧，相比传统填料密封，这种密封结构的泄漏量更小、摩擦损耗更低，不需要频繁调整压盖松紧，长期运行的维护工作量更少。驱动端的电机采用了封闭式风冷结构，外壳的散热筋沿轴向平行布置，和尾部的散热风罩配合，电机转子转动时带动风叶产生轴向气流，顺着散热筋带走绕组产生的热量，即使在连续运行的工况下也能把绕组温度控制在绝缘等级允许的范围内。电机顶部的接线盒做了凸起式独立腔体设计，接线端子和电机绕组腔完全隔离，外部电源线通过防水接头接入接线盒，能避免日常使用中溅水、积灰导致的接线短路问题，适配室内外多种安装环境。安装底座和电机壳体、泵壳做了一体化的铸铁支撑结构，底座上开有两个长圆形安装孔，安装时可以顺着孔位微调泵体的水平位置，降低对安装基础预埋螺栓的位置精度要求，进出口的连接法兰采用标准管螺纹接口，能直接和同规格的民用供水管道、循环管路对接，不需要额外加工过渡接头。做这个模型的结构设计时，首先要保证的是泵轴和电机轴的同轴度，因为是直连结构，两个部件的配合止口公差要控制在IT7级以内，避免运行时出现轴系跳动、机械密封异常磨损、噪音超标的问题；其次是蜗壳流道的截面变化要符合流体力学的流速变化规律，从叶轮出口到出水口的流道截面要均匀扩大，不能出现突然扩大或者缩小的截面，否则会在流道内部产生涡流，降低泵的运行效率，还会带来额外的流体噪音。另外要注意的是安装边界尺寸，泵体的总长度要控制在适配小型安装空间的范围内，接线盒的顶部高度不能超出常规安装位的上部预留空间，进出口的位置要预留足够的管道安装操作空间，方便后期拆装管路、更换密封件的时候不需要挪动整个泵体。在实际选型应用的时候，要注意这款泵的适用介质是常温清水或者物理化学性质和水接近的流体，不能用来输送含固体颗粒的污水、高粘度油类或者腐蚀性流体，否则会造成叶轮磨损、流道堵塞、密封件腐蚀失效的问题。安装时要保证泵体的水平度，进出口管路要做独立的支撑，不能把管路的重量全部压在泵壳上，长期受力会导致泵壳变形、轴系偏移，影响运行寿命。这款模型的结构细节覆盖了从过流部件到驱动部件、安装部件的全部结构，不管是用来做教学演示、结构参考，还是做配套设备的选型适配、管路布局干涉检查，都能提供非常直观的结构参考，能清晰看到各个部件的装配关系、位置边界，不需要再去拆解实物测量尺寸，就能完成配套的安装布局设计。
