水泵用铝合金离心式水轮结构设计

在民用供水、工业循环输水、暖通循环系统等场景中，水泵的核心做功部件直接决定整机的水力效率与运行稳定性，这款铝合金材质的水轮，就是离心泵类产品里负责能量转换的核心旋转构件。日常做水泵结构开发时，叶轮的设计往往是整个项目里最先需要敲定水力参数的环节，毕竟流体从轴向进入叶轮腔后，全靠叶片的曲面导向完成动能到压能的转换，铝制材质的选型本身就是兼顾轻量化与耐腐蚀需求的折中方案——相比铸铁叶轮，它的重量能降低40%以上，对于小型家用泵、车载供水泵这类对整机重量有严格限制的场景，能有效降低电机启动时的转动惯量，减少轴承的径向载荷，延长支撑部件的使用寿命。

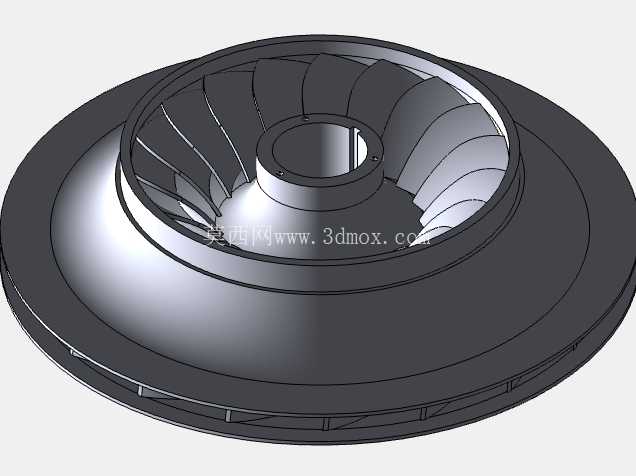

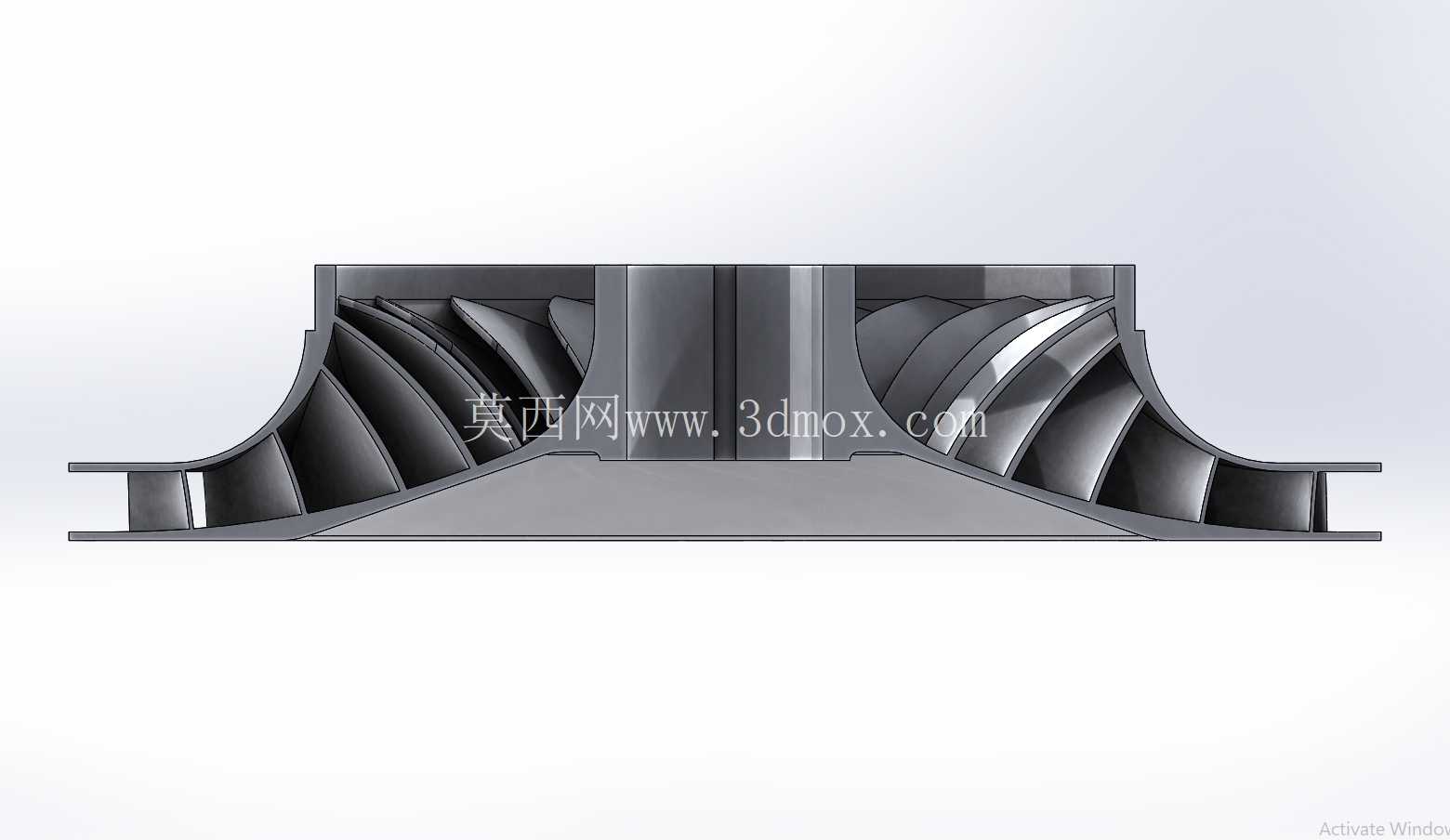

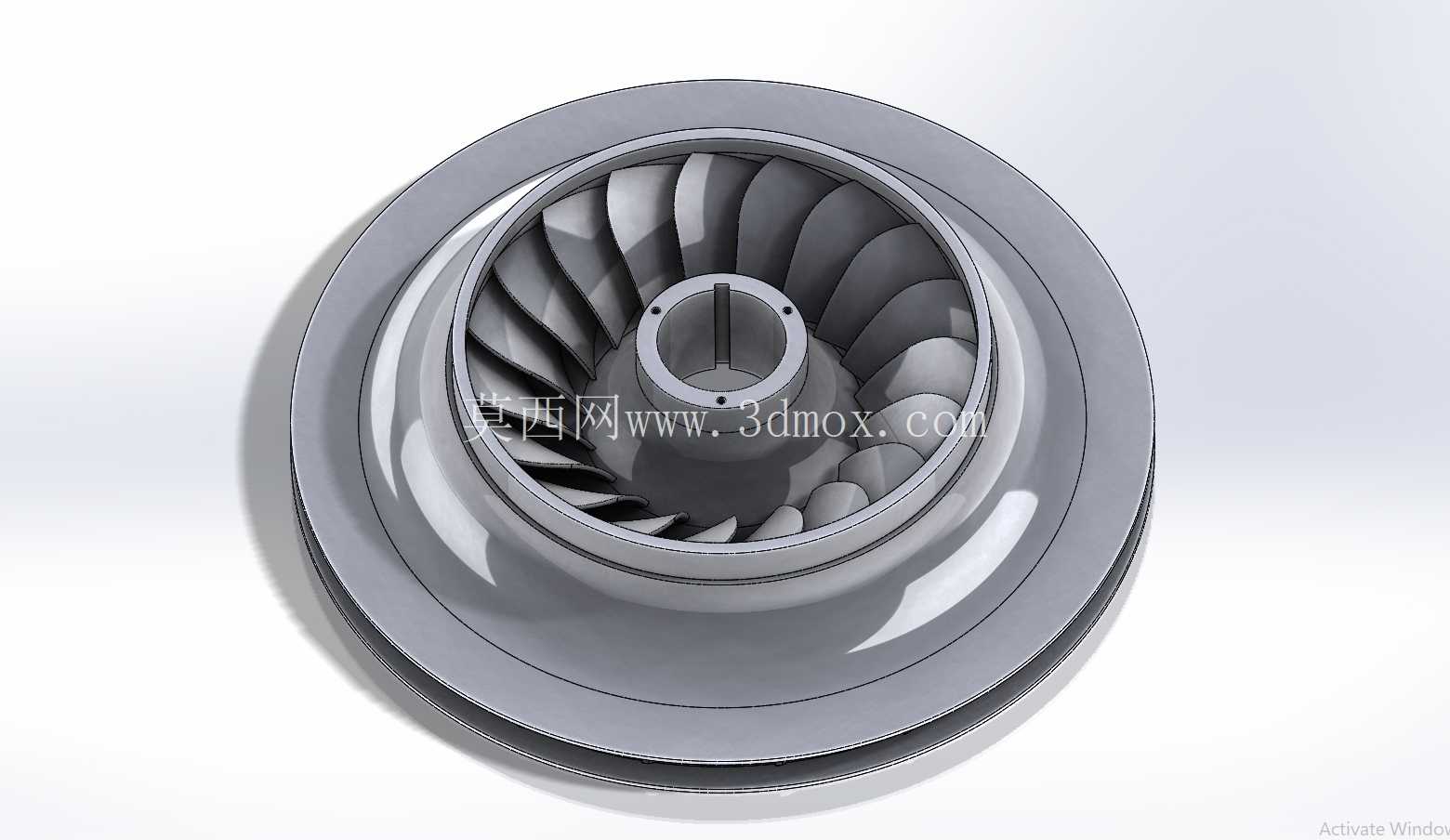

从结构细节来看，这款叶轮采用后弯式叶片设计，叶片均匀分布在轮盘与轮盖构成的流道内，进水端的轮毂位置做了同轴的定位孔与键槽结构，安装时可以直接和电机轴或者泵轴配合，通过键连接传递扭矩，定位孔的公差一般选H7级，保证和轴的配合间隙控制在合理范围，避免高速旋转时出现偏心振动。轮盘的外缘做了平滑的圆弧过渡，和泵体的蜗壳流道间隙需要控制在0.3-0.8mm之间，间隙过大会导致高压区的水回流到进水侧，拉低整机效率，间隙过小则可能因为加工误差或者运行时的热膨胀出现擦壳故障，这也是建模时需要反复核对安装边界的核心尺寸。

实际建模过程中，叶片的曲面构建是最考验水力设计功底的部分，每个叶片的进口安放角、出口安放角都要匹配设计流量点的流体入射角，避免运行时出现流道内的脱流、漩涡现象，铝制叶轮的叶片厚度一般控制在2-3mm，既保证冲压或者铸造成型时的结构强度，又不会因为过厚挤占流道过流面积。这款叶轮的轮盖和轮盘采用一体化的结构设计，相比分体焊接的叶轮，不存在焊缝腐蚀或者焊缝开裂的隐患，适合输送常温清水或者轻度腐蚀性的水体，在小型增压泵、汽车冷却循环水泵里应用非常广泛。

做安装边界校核的时候，需要重点核对三个尺寸：一是轮毂的轴向定位尺寸，要保证叶轮安装到位后，进水口和泵体的进水密封环位置对齐，不出现轴向错位；二是叶轮的最大外径，要和蜗壳的内腔直径匹配，保证流体流出叶轮后能顺畅进入蜗壳的扩压流道；三是叶轮的动平衡等级，这类高速旋转的部件一般要做到G6.3级以上，铝制材质因为密度均匀，加工后更容易达到动平衡要求，减少运行时的噪音和振动。很多新手建模时容易忽略叶片出口端的斜切处理，实际上出口边做微小的斜切能有效降低叶轮出口的尾迹涡流，减少流体对蜗壳的冲击，降低运行时的水力噪音，这也是很多成熟产品里隐含的设计细节。

从应用场景拓展来说，这类铝叶轮除了用在普通清水泵里，经过表面阳极氧化处理后，也可以用在小型化工泵、园林灌溉泵里，铝合金的导热性较好，运行时叶轮上的热量能快速被水流带走，不会出现局部过热导致的材质变形问题。和塑料叶轮相比，铝叶轮的结构强度更高，不会因为长期接触热水出现老化变形，使用寿命能提升3倍以上；和不锈钢叶轮相比，它的加工成本更低，重量更轻，对于成本敏感的民用泵类产品是性价比极高的选择。建模时还要注意流道的表面粗糙度要求，铝制叶轮一般会做流道抛光处理，表面粗糙度控制在Ra1.6以下，减少流体在流道内的摩擦阻力，进一步提升水泵的运行效率。
