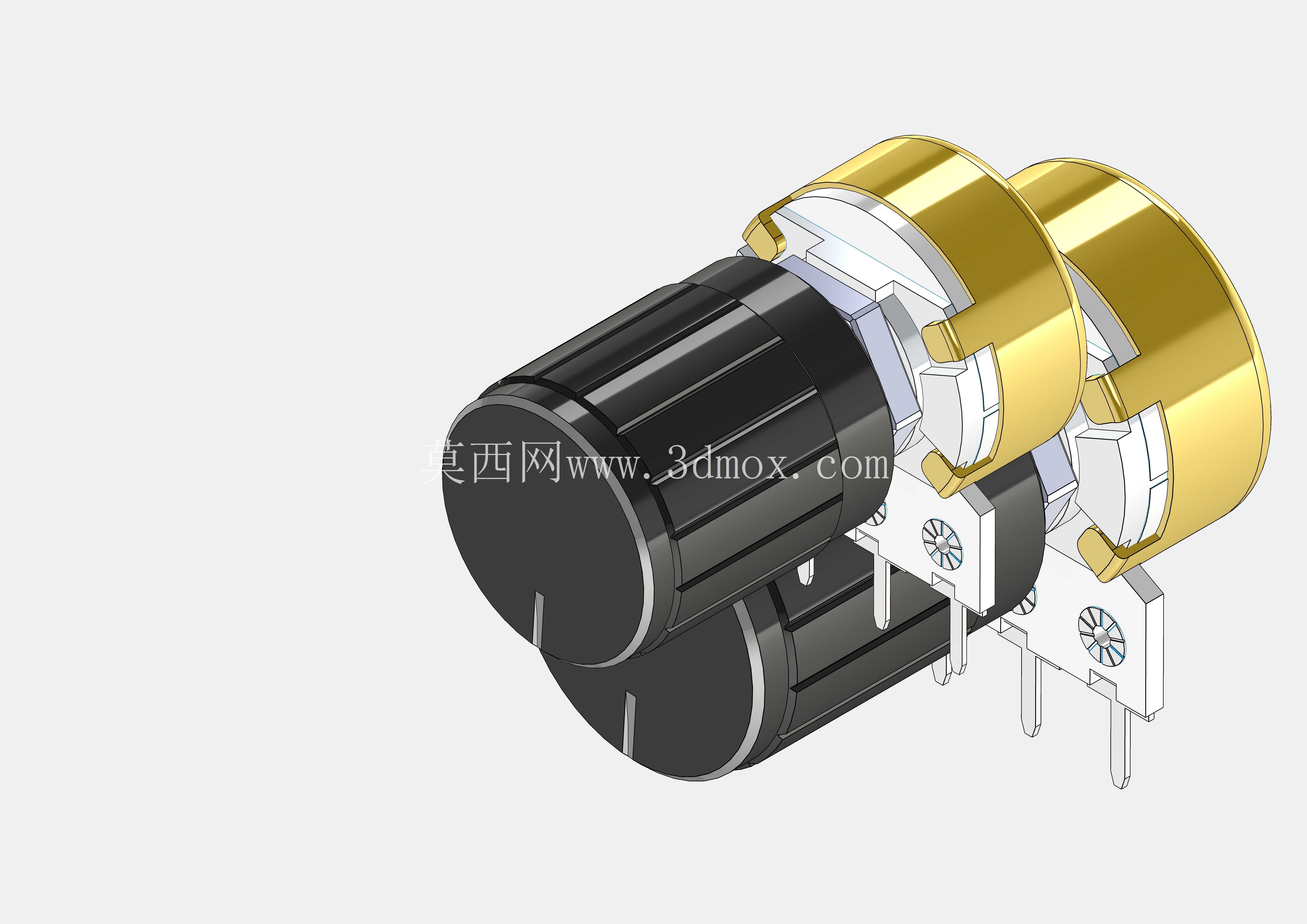

双联带按键电位器结构设计方案

项目分类:通用五金配件 发布时间:2026-07-29 ID:1203429
  • 双联带按键电位器结构设计方案

这款双联带按键锁定结构的电位器,是面向音频调控、工业控制面板、车载调节模块等场景开发的可调电阻元件,在实际设备应用中,这类电位器常承担音量调节、参数阈值设定、信号增益调整等功能,相比普通单联电位器,双联结构可同步调控两路独立信号回路,在立体声音频设备、双通路工业控制模块中能大幅减少面板开孔数量,简化操作逻辑。从结构设计层面看,这款电位器采用同轴双层碳膜片布局,上层与下层电阻片分别对应两路信号通路,转轴采用绝缘工程塑料注塑成型,表面做防滑滚花处理,旋钮与转轴的配合采用D型截面防呆设计,装配时无需额外定位即可保证旋钮安装角度与电阻初始值匹配,避免装配后调节行程错位。金属定位套采用黄铜镀镍工艺,既保证了与面板安装时的结构强度,也能起到电磁屏蔽作用,减少外界电磁信号对电阻输出值的干扰,引脚采用直插式设计,适配常规波峰焊工艺,引脚间距符合通用PCB板孔位规范,可直接套用现有电位器封装库完成电路板布局。按键锁定结构集成在电位器底座侧方,按下按键时内部卡销会卡入转轴的定位卡槽,锁定当前调节阻值,避免设备运行过程中因震动、误触导致参数偏移,这类设计在车载设备、工业现场控制柜中实用性极强,车载场景下车辆行驶产生的持续震动容易让普通电位器阻值漂移,带锁定结构的电位器可保证设定好的音量、空调参数不会自行变动;工业控制柜场景下,操作人员调试完成后锁定参数,可避免无关人员误碰改动设备运行阈值。从安装边界来看,这款电位器的面板安装开孔直径适配常规16mm标准电位器开孔,安装螺母采用M12细牙螺纹,拧紧后可保证电位器与面板贴合紧密,不会因长期调节出现松动,整体轴向长度控制在28mm以内,对于面板后方空间局促的小型设备、手持检测仪器来说,不会出现装配后与内部其他元件干涉的问题。转轴的调节扭矩设计在15-25mN·m区间,既保证调节时的阻尼手感,不会出现太松滑位的问题,也不会因为阻尼过大导致调节费力,碳膜片的有效调节角度为270度,阻值变化采用线性特性,参数调节时的输出值变化均匀,不会出现前段调节无响应、后段参数跳变的问题。底座部分采用耐高温PBT工程塑料注塑成型,可承受波峰焊时260℃的高温冲击,不会出现焊盘熔化、引脚移位的问题,内部的动触点采用铍铜镀金材质,既保证导电性能稳定,也提升了耐磨性能,长期反复调节后不会出现接触不良、输出值跳变的问题,正常使用工况下调节寿命可达一万次以上,满足消费电子、工业设备的常规使用寿命要求。在三维建模过程中,这款电位器的结构细节做了完整还原,包括转轴的滚花纹理、金属外壳的倒角、引脚的折弯角度、按键的按压行程都做了参数化建模,结构设计师在做设备面板布局、PCB板元件排布时,可直接调用该模型做干涉检查,无需自行测绘建模,能大幅缩短设备开发阶段的结构设计周期,避免因元件尺寸测绘偏差导致的装配问题。
