带金属衬套端子接口微型中断器结构

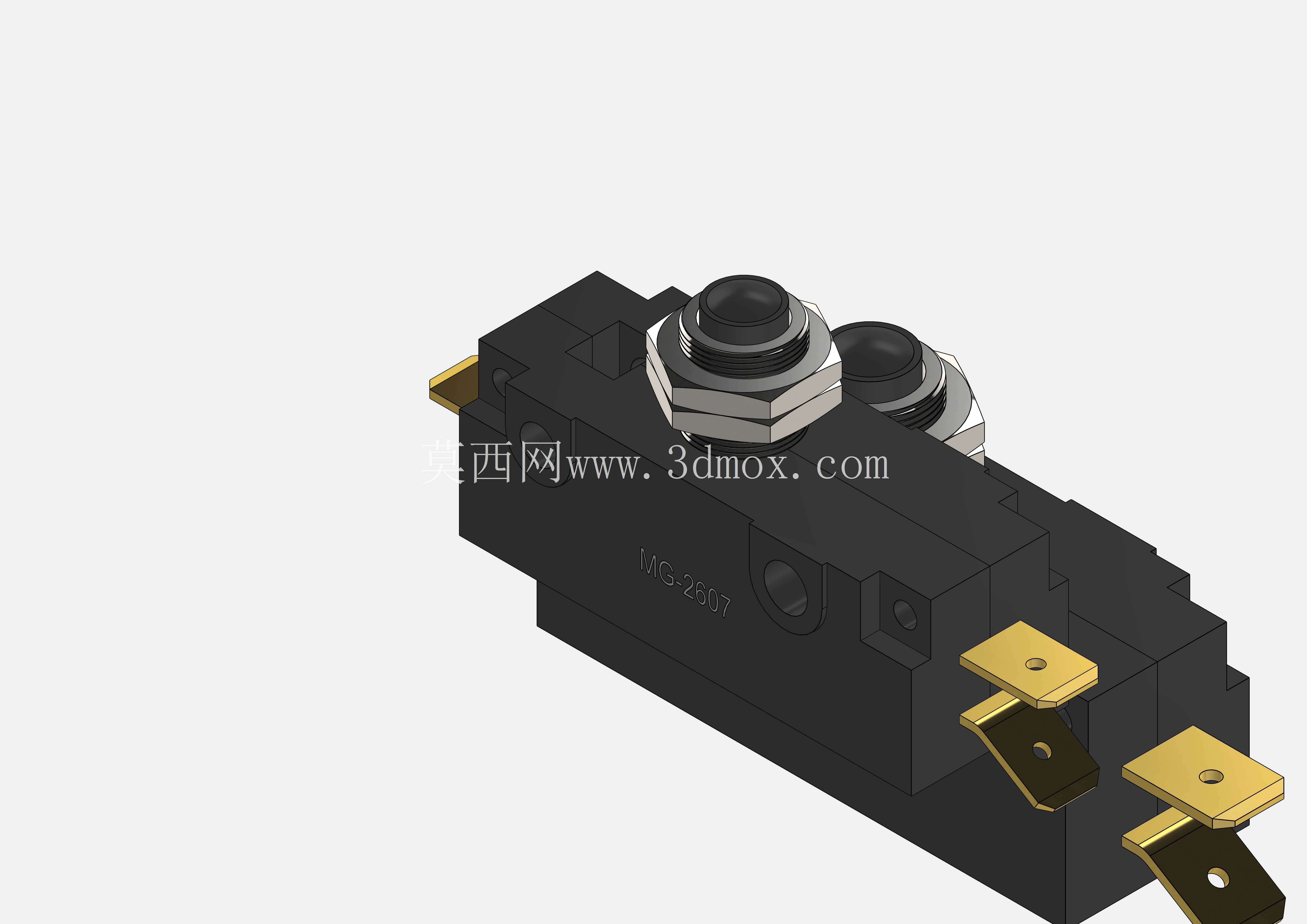

这款微型中断器的结构设计，最初是为汽车冲压生产线的工位信号回路做配套选型开发的，在冲压工位的安全联锁回路、模具到位检测回路里，这类小体积中断器件承担着回路通断控制、异常状态触发断开的核心作用，相比常规同规格器件，它的端子部位做了金属衬套强化，能适配冲压车间多油污、多振动的复杂工况，避免长期受设备振动影响出现端子松动、接触不良的问题。从实际安装场景来看，这类器件通常会嵌入冲压模具的侧装空位、或者生产线旁的小型控制盒内，所以外形设计上做了窄体长条形的布局，两个操作按钮沿长度方向并排布置在器件顶面，按钮采用螺纹锁紧式的安装结构，安装时可以从面板外侧穿入，通过配套的锁紧螺母固定在控制面板上，不需要在器件背部预留额外的操作空间，能有效压缩控制盒的内部安装空间，适配冲压模具上紧凑的布线空位。端子部分采用了折弯式的插片结构，插片表面做了镀锡处理，既可以直接插接配套的快插端子，也能通过螺丝压接导线，两种接线方式都能适配，在模具布线时可以根据现场的线束预留情况灵活选择，金属衬套包裹在端子与本体的连接位置，能避免插片受外力拉扯时出现根部断裂的问题，毕竟冲压设备运行时的持续振动，很容易让接线部位产生疲劳应力，这个衬套结构相当于在应力集中的根部做了加强，把外力分散到整个本体的安装基座上，大幅提升了接线部位的抗疲劳寿命。从结构设计的细节来看，器件本体采用了阻燃级的工程塑料外壳，壳体的合缝位置做了凹凸卡扣的密封结构，能阻挡冲压车间里的油污、金属粉尘进入器件内部，避免内部触点因为积尘或者油污出现接触电阻过大的问题。两个操作按钮的行程做了差异化设计，其中一个作为主回路的触发按钮，行程更长、触发反馈更清晰，另一个作为复位或者辅助信号触发按钮，行程更短，避免现场操作人员误触。安装边界上，器件的本体宽度控制在20mm以内，长度不超过60mm，安装孔位的间距符合低压电气元件的通用安装尺寸，不需要在模具或者控制盒上重新定制开孔，能直接替换同安装尺寸的老款器件，降低现场改造的工作量。触点部分采用了银合金材质，能承受短时的冲击电流，在冲压设备的电磁阀、小型继电器这类感性负载回路里，不会因为分断时的拉弧出现触点烧蚀的问题，保证长期通断的可靠性。在实际的生产线应用里，这类中断器往往会和模具的安全检测开关串联，当模具出现位置偏移、或者工位出现异常情况时，操作人员可以快速按下按钮切断控制回路，让冲压设备及时停止运行，避免出现模具损坏或者安全事故，因为安装位置靠近操作工位，所以按钮的按压手感做了优化，按压力度控制在合适的范围，既不会因为设备振动出现误触发，也能在紧急情况下轻松按动。建模过程中对各个配合部位的公差做了合理预留，按钮和壳体的配合间隙控制在0.1mm以内，既保证按钮能顺畅滑动，也不会让粉尘从间隙进入内部，端子插片的位置度公差控制在0.05mm，保证和配套接插件插接时能顺利对位，不会出现插针偏斜的问题。壳体上的标识采用了模内刻字的方式，不会因为长期接触油污、擦拭出现标识模糊的问题，方便后期维护时识别器件型号和接线定义。
