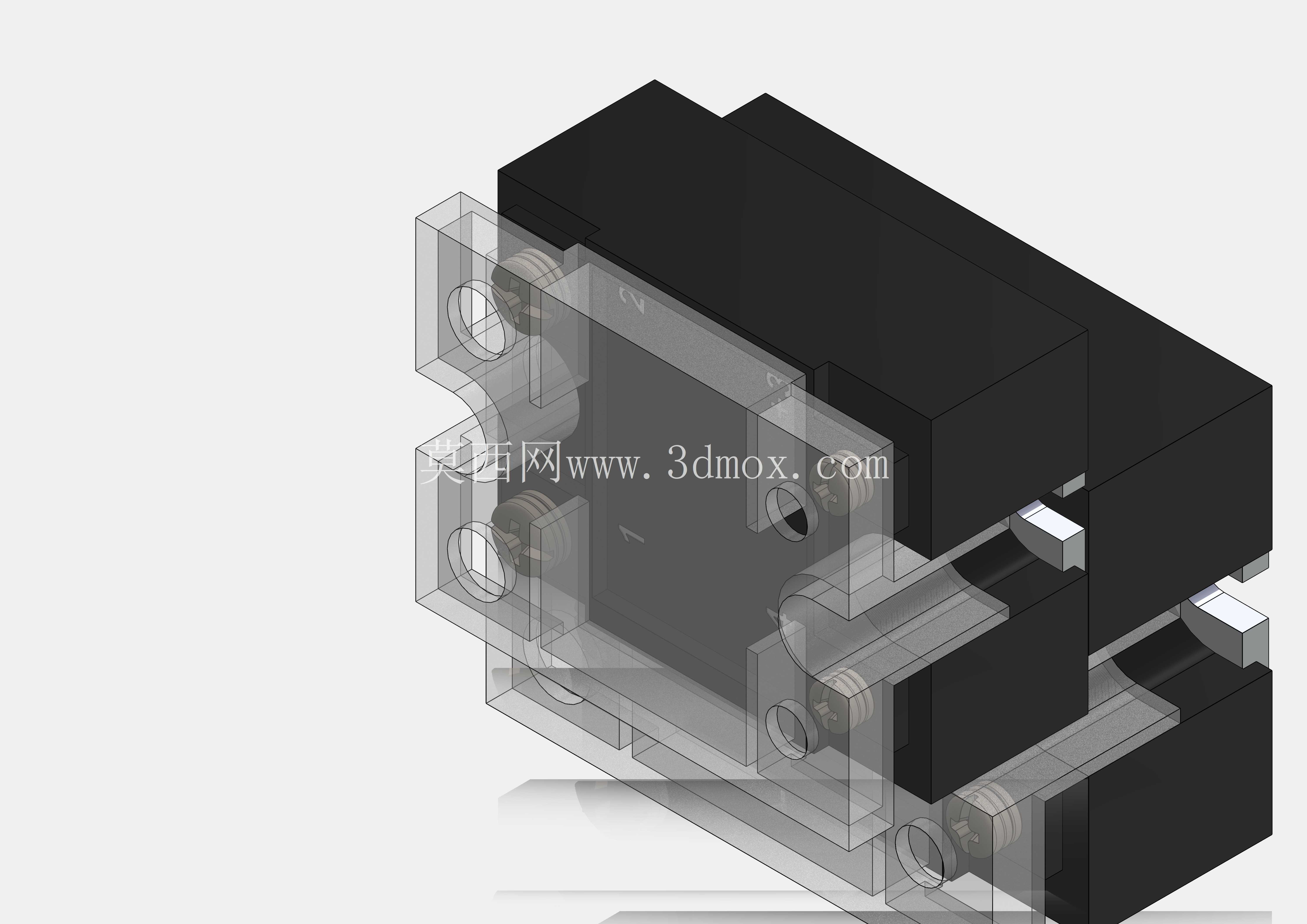

25A固态继电器结构三维设计

在工业自动化控制回路、低压配电通断场景以及小型机电设备的电控系统搭建中，固态继电器是实现弱电控强电、无触点通断的核心执行元件，本次完成结构建模的25A额定电流规格固态继电器，主要面向交流负载侧的通断控制需求，适配常规工业环境下的阻性、感性负载切换场景，可替代传统电磁继电器实现更长寿命、更高频次的通断操作。从实际应用场景来看，这类25A规格的固态继电器常被布置在设备电控柜内的DIN导轨安装位，或是直接通过本体安装孔固定在设备钣金支架上，前端控制回路接入PLC输出端、单片机控制板等弱信号输出端，后端主回路接入加热管、小型电机、照明回路等额定电流不超过25A的负载，相比同电流等级的电磁继电器，其无机械触点的特性可避免通断瞬间的拉弧问题，在粉尘、潮湿等相对恶劣的工业环境下能保持更稳定的工作状态，同时通断响应速度可达毫秒级，适配需要高频切换负载的控制场景。从产品功能特性来看，该款固态继电器采用输入输出光电隔离的结构设计，控制端与负载端之间具备足够的绝缘耐压能力，可避免强电侧的干扰串入控制回路影响前端控制设备的稳定运行；本体集成的散热结构与主体封装一体化设计，在额定电流负载下无需额外加装大型散热片即可满足温升要求，适合安装空间紧凑的小型设备电控场景。建模过程中首先梳理了产品的安装边界条件，本体的安装孔位间距、接线端子的排布位置完全匹配行业通用的25A固态继电器安装尺寸，可直接替换同规格的市售产品，无需对原有设备的安装支架、接线走线进行调整；主体外壳采用阻燃工程塑料的封装结构，半透明的上盖部分可直观观察内部功率元件的排布，同时满足电气绝缘的安全要求，两侧的接线端子采用带压线板的螺丝锁紧结构，建模时还原了端子的螺纹深度、压线空间，确保实际选型时可匹配常规线径的多股铜芯导线接入。外形尺寸方面，本体的长宽高比例适配常规导轨安装的预留空间，主体突出安装面的高度控制在低压电控元件的常规尺寸范围内，不会与柜内其他相邻元件产生干涉；接线端子的朝向与安装面垂直，接线操作时无需额外倾斜工具即可完成螺丝锁紧，符合现场电气装配的操作习惯。设计思路上优先保证结构的互换性，所有外部接口、安装定位尺寸均遵循行业通用规范，内部的功率元件排布兼顾散热路径与绝缘距离，主体外壳的卡扣结构还原了实际产品的装配逻辑，上盖与底座的配合间隙、卡扣的卡合量都按照实际注塑件的装配公差进行建模，既保证外壳装配后的密封性，也预留了足够的模具脱模斜度。从结构细节来看，本体侧面的定位凸台可匹配导轨安装卡扣的定位槽，安装时可快速卡入标准DIN导轨，也可通过底座的两个安装孔直接用螺丝固定在平面安装位；输入输出端的端子标识位置在建模时做了凸起结构还原，实际生产中可通过丝印或模刻的方式标注端子定义，避免接线时出现接反的问题。对于三维建模从业者而言，这类低压电器元件的建模重点在于外部安装接口的准确性，因为这类元件常作为标准件被调用到整套设备的电控系统装配模型中，一旦安装尺寸、端子位置出现偏差，就会导致后续装配时出现干涉、无法安装的问题；而对于设备选型人员来说，精准的三维模型可提前在虚拟装配环境中确认元件的安装空间、接线走线空间，减少实际装配时的返工概率。在建模过程中，对内部的功率模块、导热衬垫的结构也做了等效还原，虽然不作为生产开模的直接依据，但可用于演示固态继电器的内部装配关系，帮助电气设计新手理解这类元件的隔离散热逻辑；外壳的散热筋结构排布在主体两侧，建模时还原了散热筋的高度与间距，既保证足够的散热面积，也避免筋片过密导致注塑生产时出现填充不满的问题。
