DB9型串口连接器结构设计

DB9型连接器作为串行通讯接口的经典接插部件，至今仍在工业控制、仪器仪表、老旧通讯设备改造、嵌入式开发调试场景中保有极高的使用率，不少工控板卡、伺服调试端口、老式数控设备的通讯链路依旧依赖这类接口完成信号传输，相较于当下普及的高速接口，它的抗干扰设计、牢固的机械锁附结构，在电磁环境复杂的工业现场反而具备更稳定的连接表现。

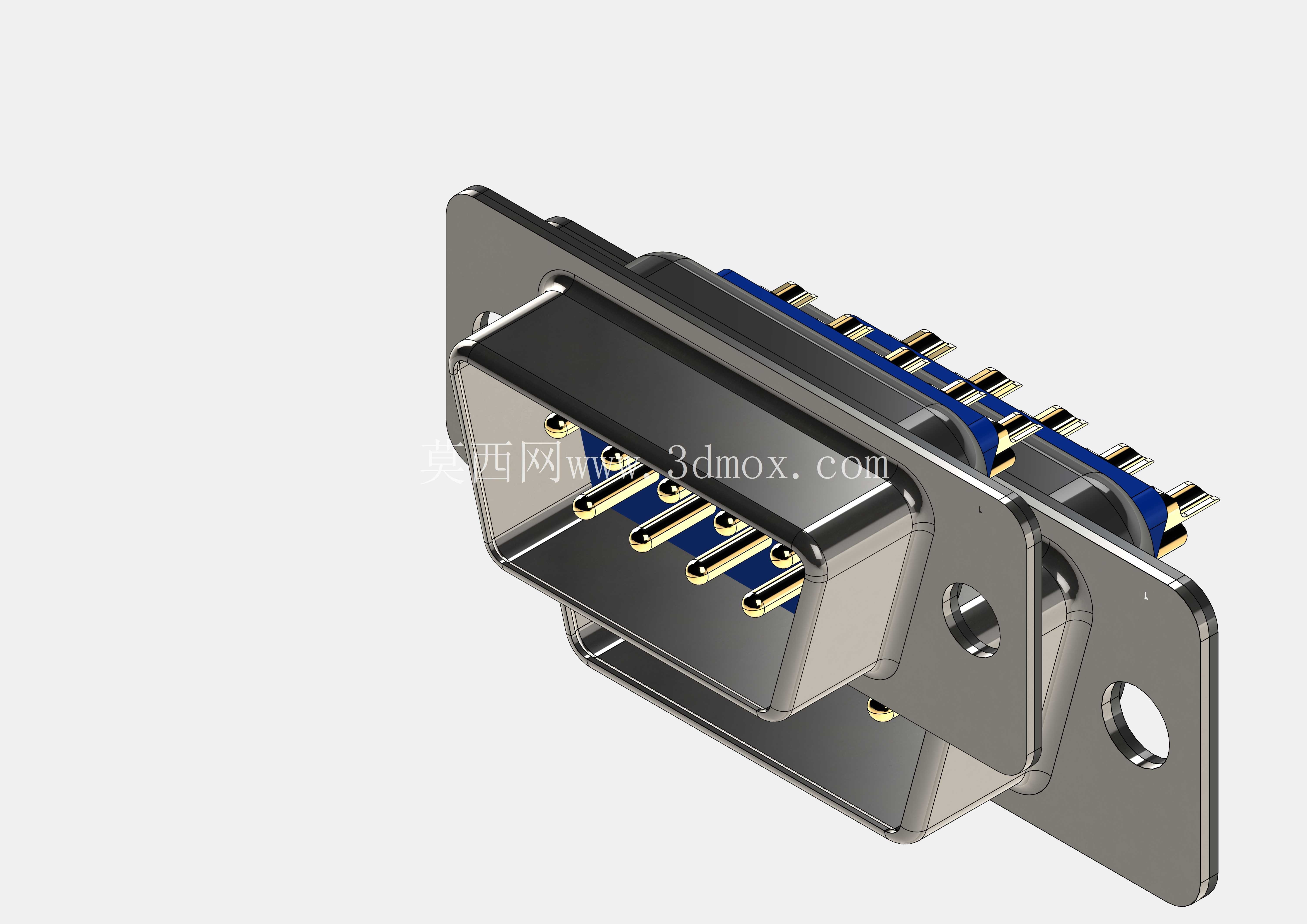

从结构设计逻辑来看，这款连接器采用D型防呆壳体结构，不对称的梯形轮廓能从根源上避免插反问题，金属外壳采用锌合金压铸成型，表面做镀镍处理，既可以实现接插件整体的电磁屏蔽效果，减少外部电磁干扰对内部针脚传输信号的影响，也能为内部的绝缘基座和插针提供足够的机械防护，避免插拔过程中受力损坏内部构件。两侧带安装孔的固定耳是结构设计里的关键细节，安装孔的位置、孔径都严格遵循通用DB9接口的安装规范，既可以用螺丝将公头/母头锁紧在设备面板的开孔上，也能和配套的接插件对插后通过螺丝锁紧，避免设备运行过程中受振动影响出现接口松脱、通讯中断的问题。

内部的绝缘基座采用耐高温的工程塑料注塑成型，9根插针按照标准间距排布，每根插针的根部都做了台阶定位结构，压入基座后不会出现轴向窜动，插针的接触端采用镀金处理，降低长期使用后的接触电阻，避免氧化导致的信号传输不稳，焊接端则伸出基座尾部，预留了足够的长度方便操作人员焊接导线，不同针脚之间的绝缘筋条高度经过反复校核，能避免焊接时焊锡流溢导致相邻针脚短路。

从安装边界来看，这款连接器的面板开孔尺寸完全适配行业通用的D-SUB9安装位，壳体突出面板的高度控制在常规接插件的尺寸范围内，不会和设备内部的其他板卡、结构件产生干涉，固定耳的弯折角度经过精准计算，贴紧面板安装时不会出现翘边，螺丝锁紧后受力均匀，长期使用也不会出现壳体变形。插拔力的设计也经过考量，单根插针的插拔力控制在合理区间，既不会因为插拔过松导致接触不良，也不会因为插拔过紧导致操作人员接线困难，同时插针的倒角设计能让对插过程更顺畅，避免插针弯折损坏。

在实际应用中，这类连接器除了用于RS232、RS485等串行通讯链路的连接，也会被用于部分低速信号的传输场景，比如工业设备的开关量信号传输、小型传感器的信号接线，金属外壳的接地引脚设计能将屏蔽层直接连通设备机壳，进一步提升抗干扰能力。设计过程中针对压铸模具的脱模角度也做了优化，壳体的所有侧壁都预留了合理的脱模斜度，没有尖锐的直角结构，既方便压铸生产时的脱模，也能减少生产过程中的应力集中，提升零件的结构强度，壳体表面的平整度控制在合理公差范围内，和面板贴合时不会出现明显缝隙，能满足一般工业设备的防护要求。
