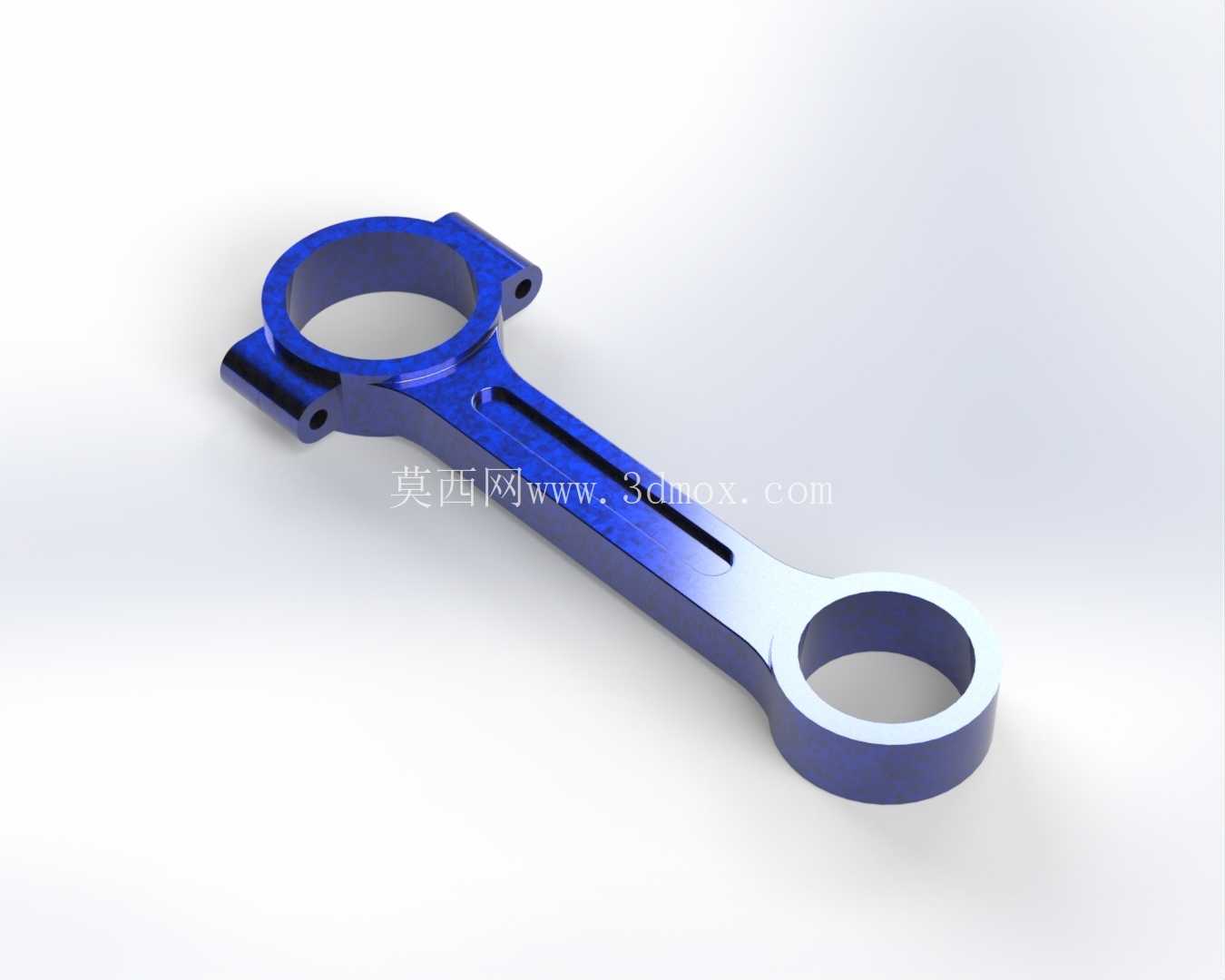

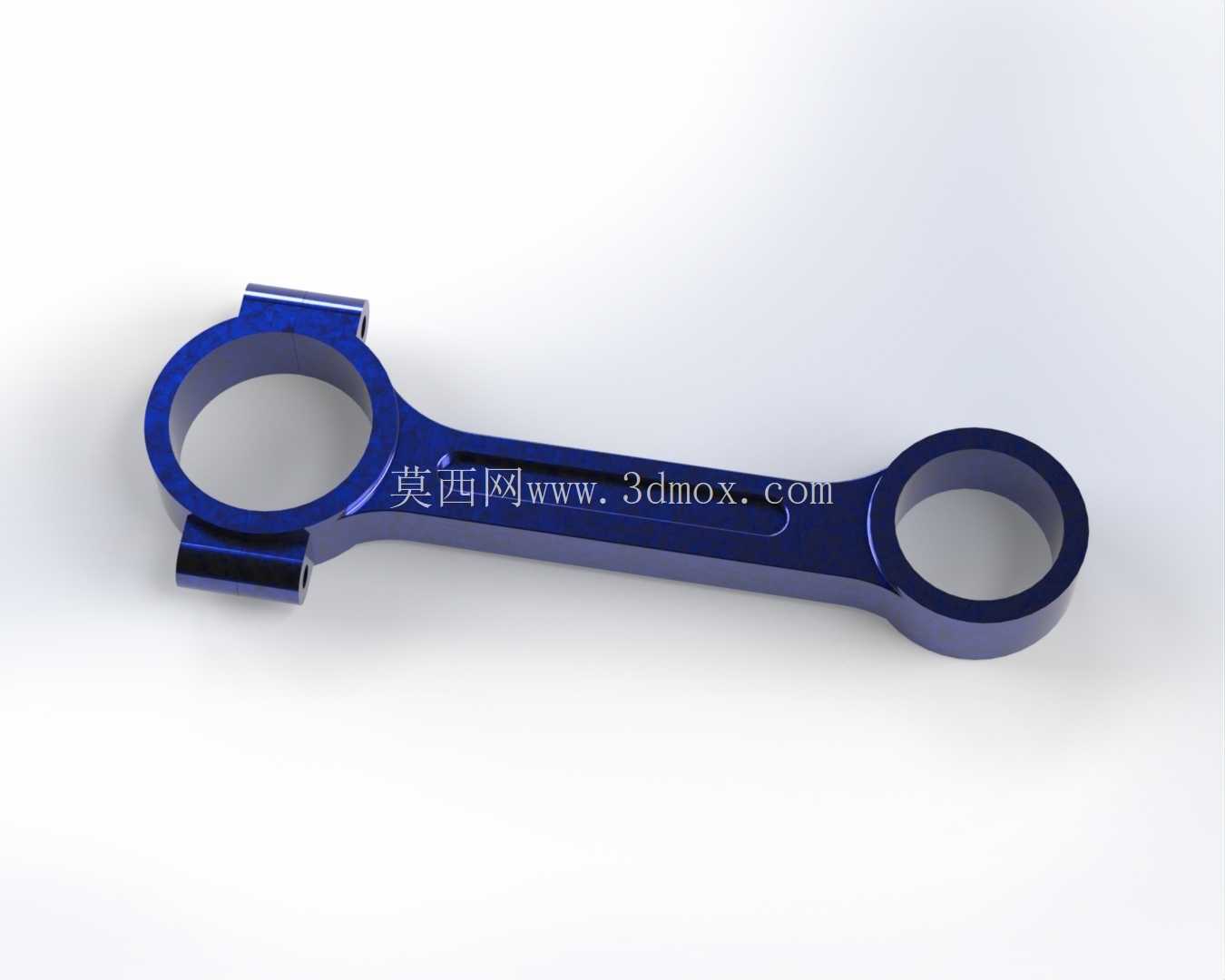

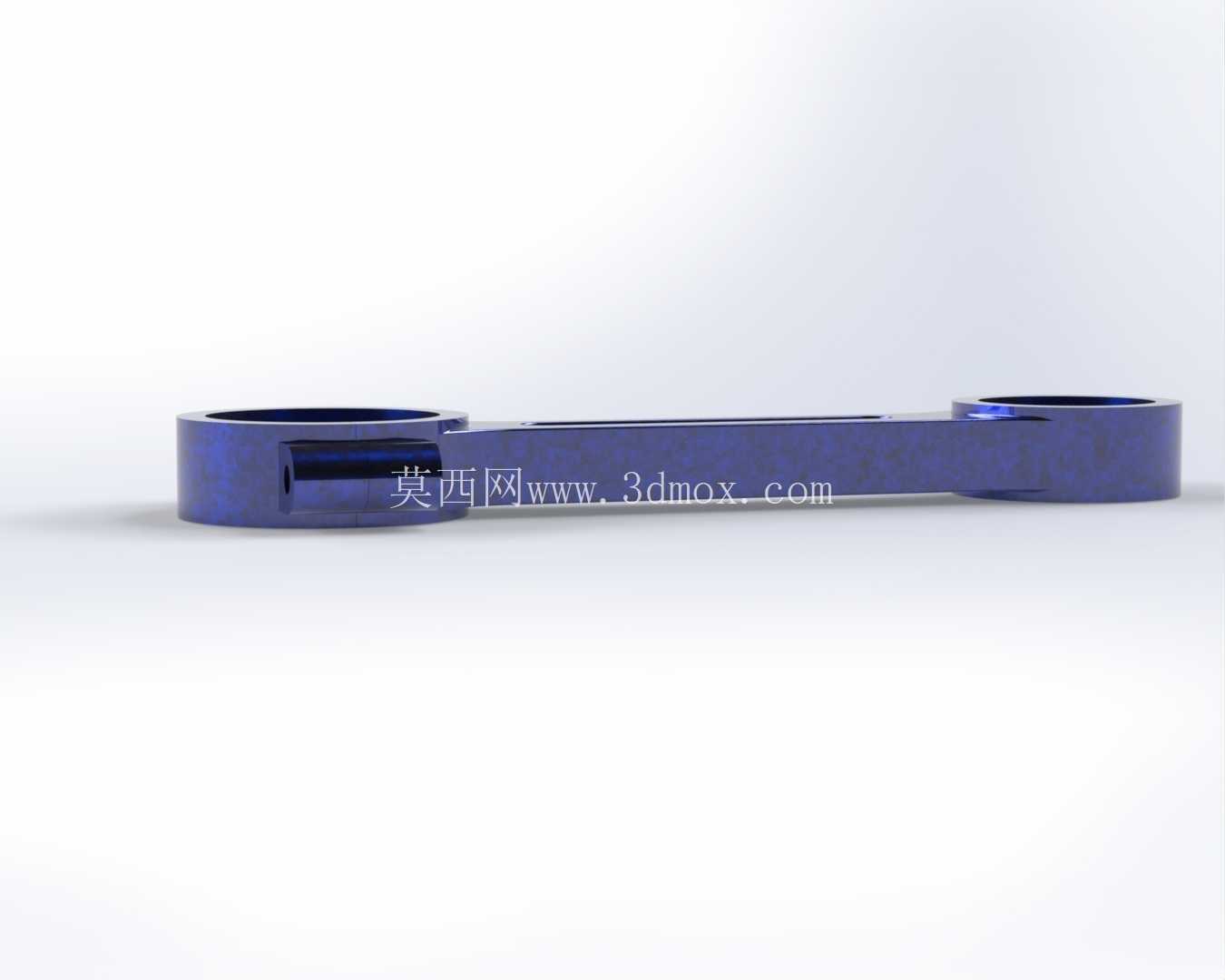

柴油发动机连杆组件三维结构设计

在柴油发动机的动力传递链路里，连杆是衔接活塞组与曲轴的核心受力构件，这套三维结构完整还原了车用高速柴油机连杆的实际装配形态，可直接用于动力系统的运动仿真、干涉校验以及配套工装的设计参考。从实际装车场景来看，这类连杆主要适配排量在3-6L区间的轻型载货汽车柴油动力单元，也可经过尺寸缩放后适配小型工程机械的柴油动力配置，日常运行中需要承受活塞往复运动带来的交变冲击载荷，同时还要把燃烧做功的直线推力转化为曲轴的旋转扭矩输出，整个工作循环里的受力状态覆盖了拉压交变、弯曲冲击以及惯性力带来的横向载荷，对结构强度和形位公差的要求远高于普通静态连接件。

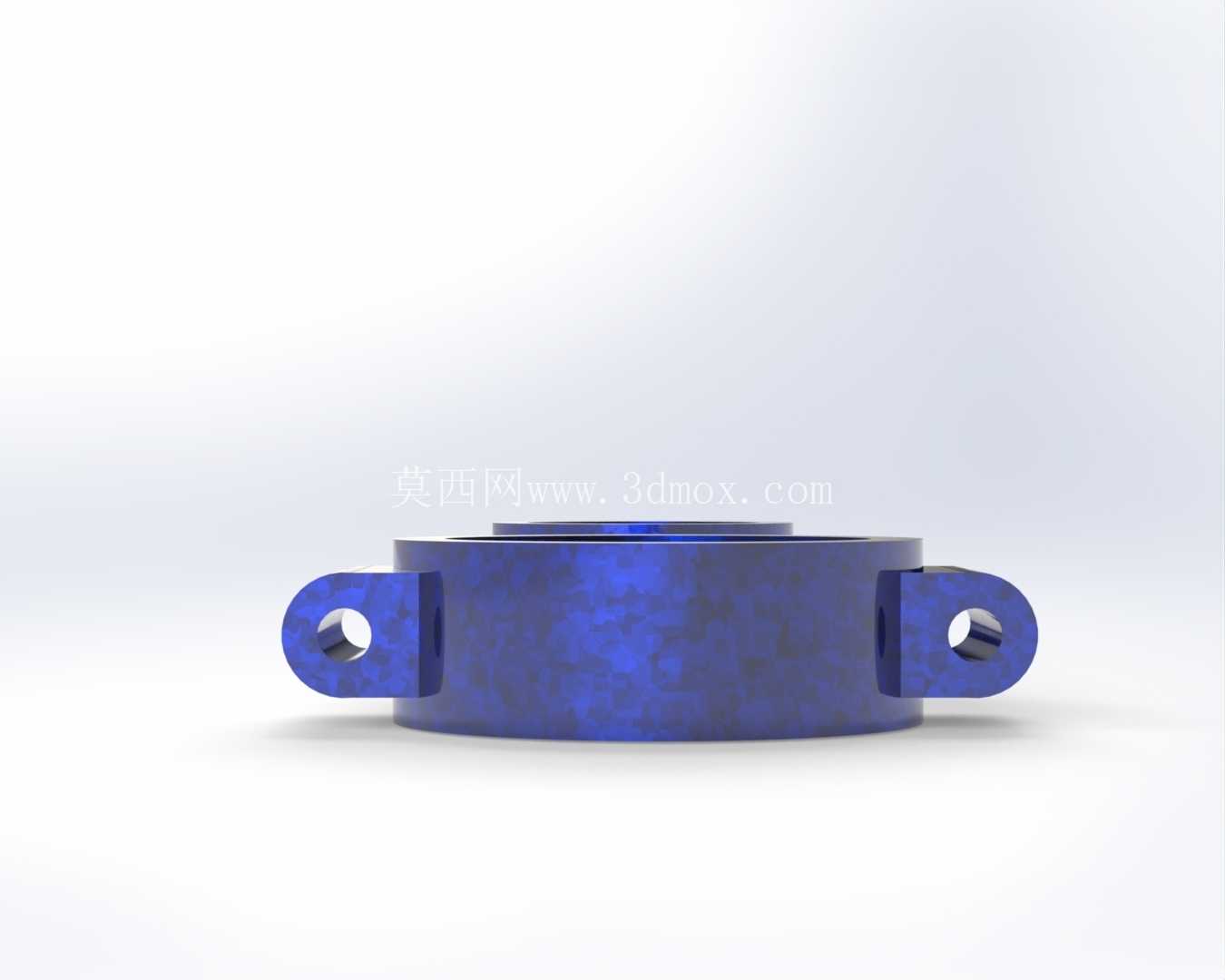

设计层面首先敲定的是大小头的中心距参数，这个尺寸直接决定了发动机的活塞行程，建模时严格按照曲柄半径的两倍匹配连杆中心距，避免运动过程中活塞碰撞气缸盖或者曲轴平衡块；大头部分采用平切口结构，配套两个定位套来保证连杆盖与杆身的装配同轴度，安装时需要配合轴瓦抱紧曲轴的连杆轴颈，轴瓦的安装槽在模型里做了精准的限位结构，防止轴瓦在高速运转时出现周向转动；小头端压入青铜衬套，通过活塞销与活塞内部的销座连接，衬套的油槽结构在模型中做了简化处理，实际加工时需要根据润滑方式调整油槽的走向和深度，保证活塞销在往复摆动过程中能得到持续的润滑油供给。

杆身部分采用工字形截面设计，这是经过长期工程验证的最优截面形态，在同等重量下能获得最大的抗弯和抗扭刚度，建模时对杆身与大小头的过渡区域做了大圆角处理，避免应力集中导致的疲劳断裂，实际生产中这个区域也是磁粉探伤的重点检测位置，任何微小的锻造缺陷都可能在交变载荷下引发断裂故障。从安装边界来看，大头的拆分面需要与曲轴的轴向保持垂直，连杆螺栓的孔位精度直接影响装配后的连杆大头圆度，建模时预留了螺栓的穿装间隙，同时考虑了连杆螺栓拧紧后的伸长量空间，避免装配时出现螺纹咬死或者杆身变形的问题。

在实际运维场景中，这类连杆的重量分组公差控制在±2g以内，同一台发动机上装配的连杆重量差不能超过设计阈值，否则会引发发动机运转时的异常振动，这套三维模型可以直接用于重量仿真计算，提前测算不同加工余量下的连杆重量分组区间，减少生产过程中的动平衡调试工作量。润滑路径的设计上，杆身内部钻有贯通的油道，将大头轴瓦处的压力润滑油引导到小头衬套位置，模型中对油道的走向做了符合实际加工工艺的设计，避免出现斜孔交叉处的应力集中问题，同时油道的孔径匹配发动机润滑油路的流量要求，保证高转速工况下小头部位的润滑不会出现断油问题。

很多初次接触发动机结构设计的工程师容易忽略连杆的弯曲变形量，实际上在最大爆发压力工况下，杆身的弯曲挠度需要控制在0.05mm以内，否则会导致活塞在气缸内出现偏磨，引发拉缸故障，这套模型在结构设计时就通过截面参数的优化，将最大变形量控制在允许范围内，同时兼顾了轻量化要求，相比同强度等级的矩形截面连杆，重量降低了18%左右，能有效减少曲轴运转时的惯性载荷，提升发动机的最高转速上限。安装时需要注意连杆的朝向标记，模型上预留了标记凸台的位置，装配时标记需要朝向发动机的前端，避免连杆盖与杆身装反导致的轴瓦偏磨问题，同时连杆螺栓的拧紧需要按照转角法分三次拧紧，保证螺栓的预紧力符合设计要求，防止运转过程中出现连杆盖脱落的严重故障。
