赛车悬架下控制臂横臂结构设计

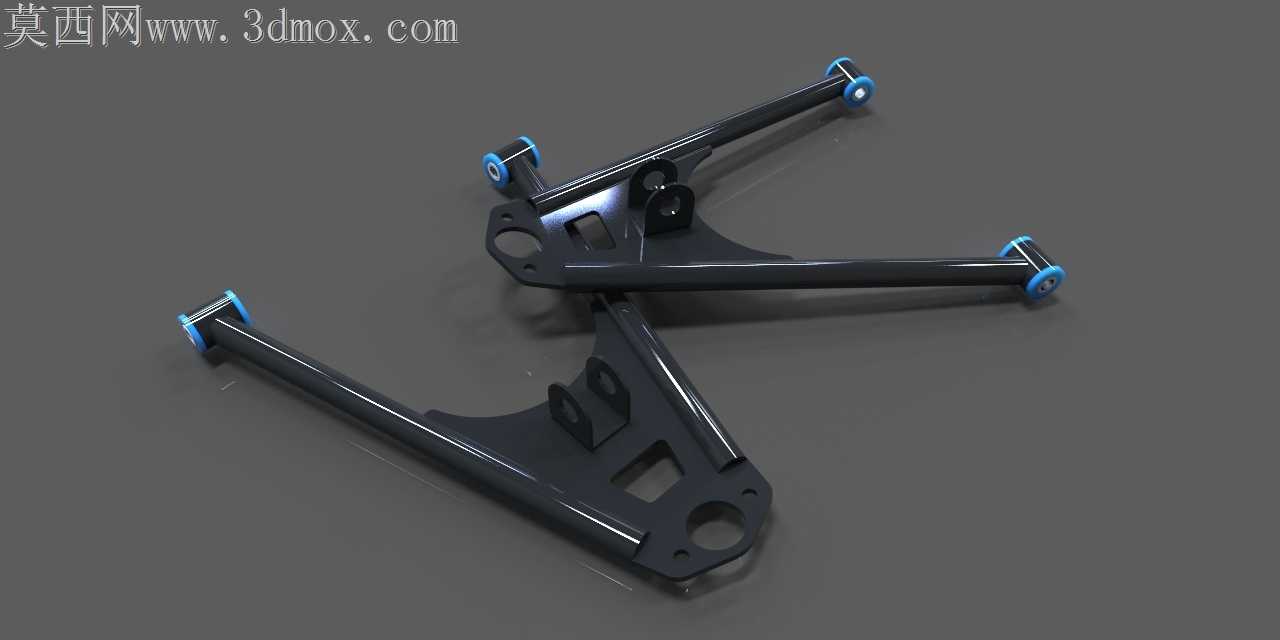

赛场高频颠簸冲击下，原厂冲压控制臂常出现衬套脱出、臂身应力集中开裂的问题，这套横臂结构从受力路径重构出发，把传统单片冲压的弯折受力改成三角封闭腔体传力，轮端跳动时的纵向冲击不会直接撕扯衬套安装座，而是顺着三根臂身的管材分散到车架连接点。衬套压装位特意做了0.02mm的过盈配合台阶，避免压装时衬套外圈打滑，端部的蓝色限位挡圈槽深度经过反复校核，既不会因为槽深削减管材壁厚强度，也能保证卡簧装入后有足够的限位余量，不会在大侧向加速度下脱出。臂身和安装座的焊接位置避开了应力最高的弯折拐点，焊缝顺着力流方向排布，没有出现垂直于受力方向的横焊缝，减少焊接残余应力带来的疲劳断裂风险。安装座上的镂空孔不是单纯减重，每个孔的位置都经过拓扑优化，去掉的都是受力低于阈值的冗余材料，同时预留了刹车管路、线束的固定卡扣位，实车装配时不需要额外在臂身上打孔走管，避免后期钻孔破坏结构强度。三角臂的三个铰接点轴线夹角经过运动学校核，轮端上下跳动时不会出现干涉卡滞，主销后倾、外倾的参数变化量控制在赛事规则允许的范围内，不会因为臂身结构改动导致四轮定位参数漂移。臂身表面做了哑光硬质氧化处理的效果模拟，既能还原铝合金材质的金属质感，也能直观呈现焊缝、安装孔位的细节，方便加工前核对每个配合面的尺寸公差。衬套的橡胶部分做了分层硬度设计，靠近臂身的一侧硬度更高承接冲击，靠近铰接销的一侧偏软过滤细碎震动，平衡了操控响应速度和行驶滤震需求。这套结构完全适配学生方程式赛车的赛事实训场景，从受力分析、结构优化到加工工艺的每个环节都对应真实造车的工程取舍，没有为了视觉效果添加无意义的装饰结构，每个曲面、每个孔位、每段焊缝都有明确的功能指向，能直接用于底盘调校实训、结构力学仿真验证，也能作为小批量定制加工的参考依据。
