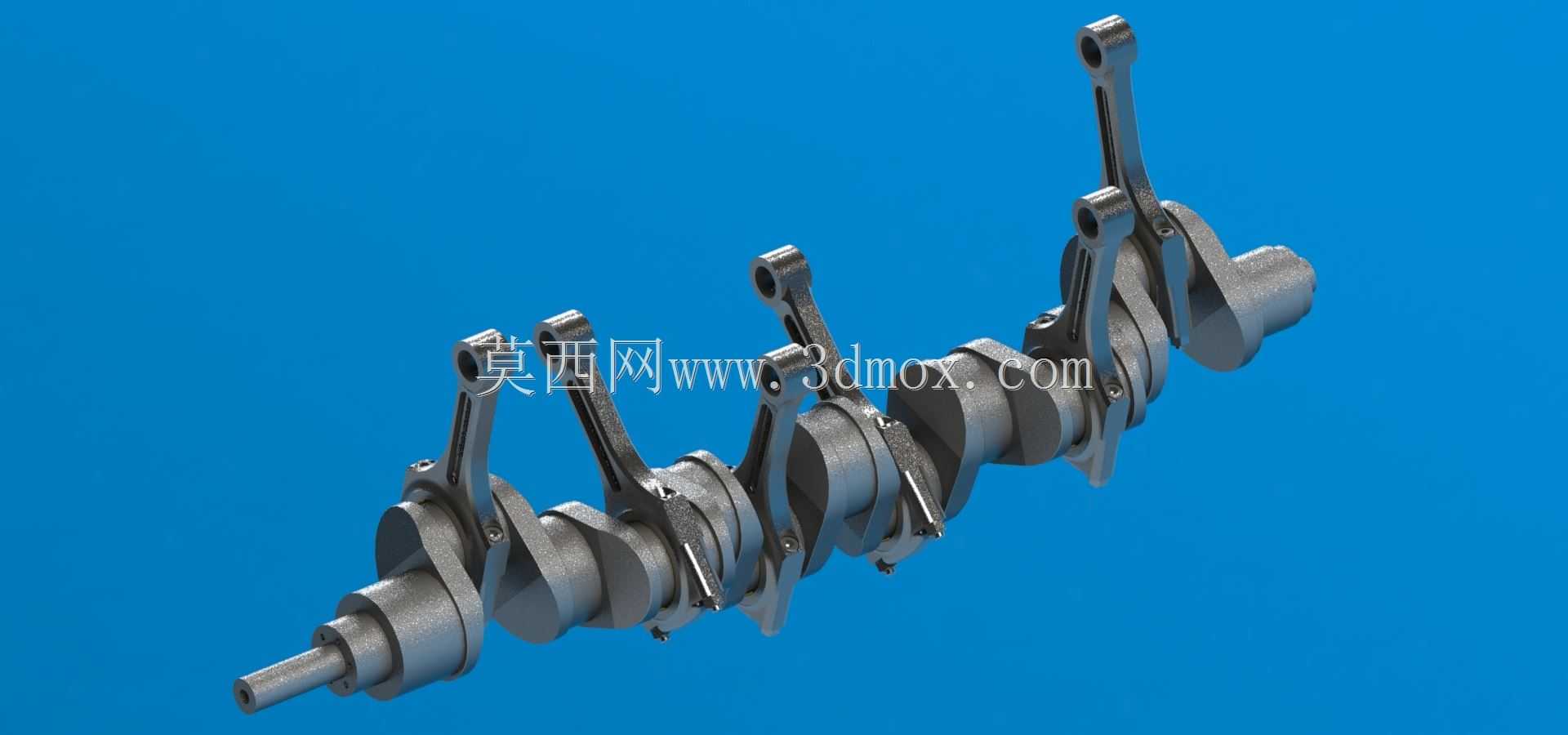

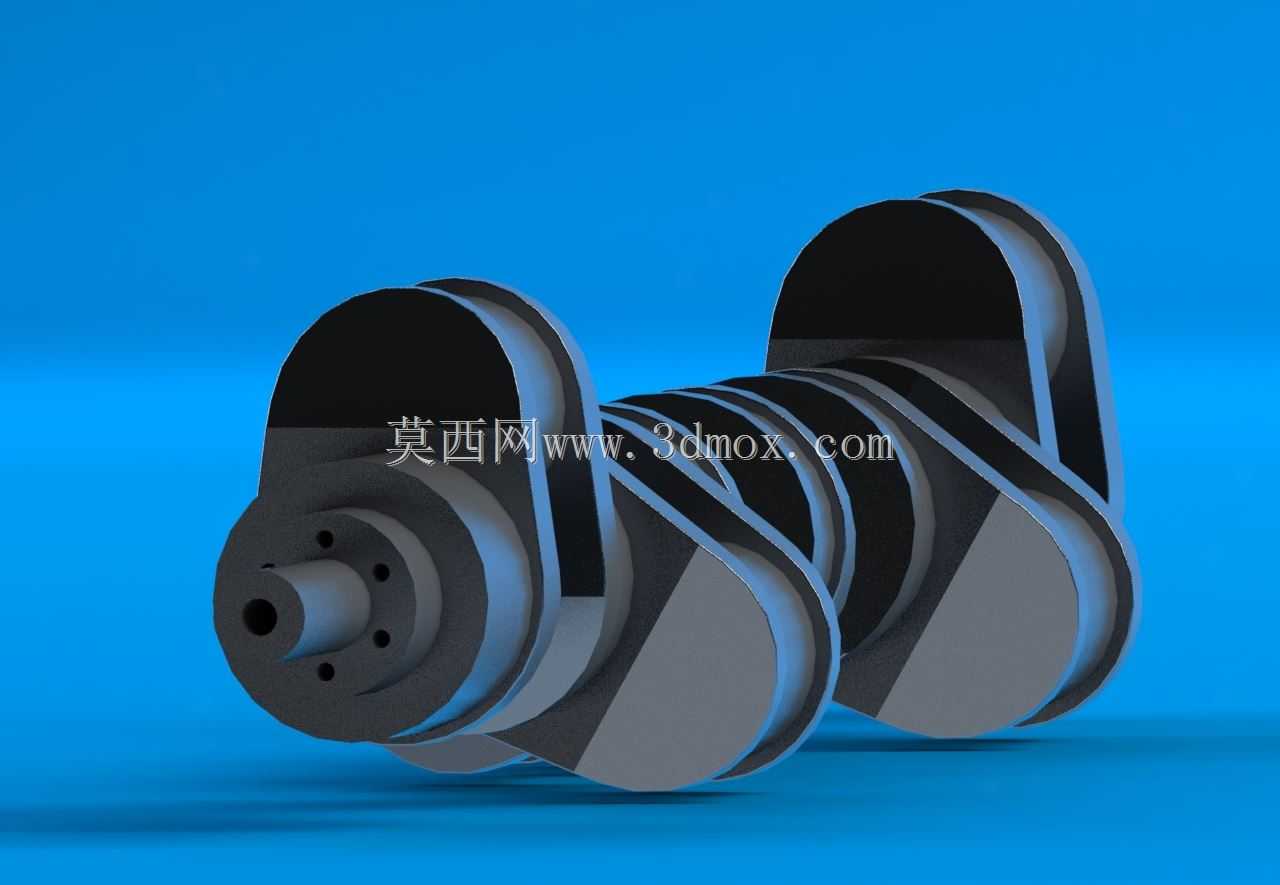

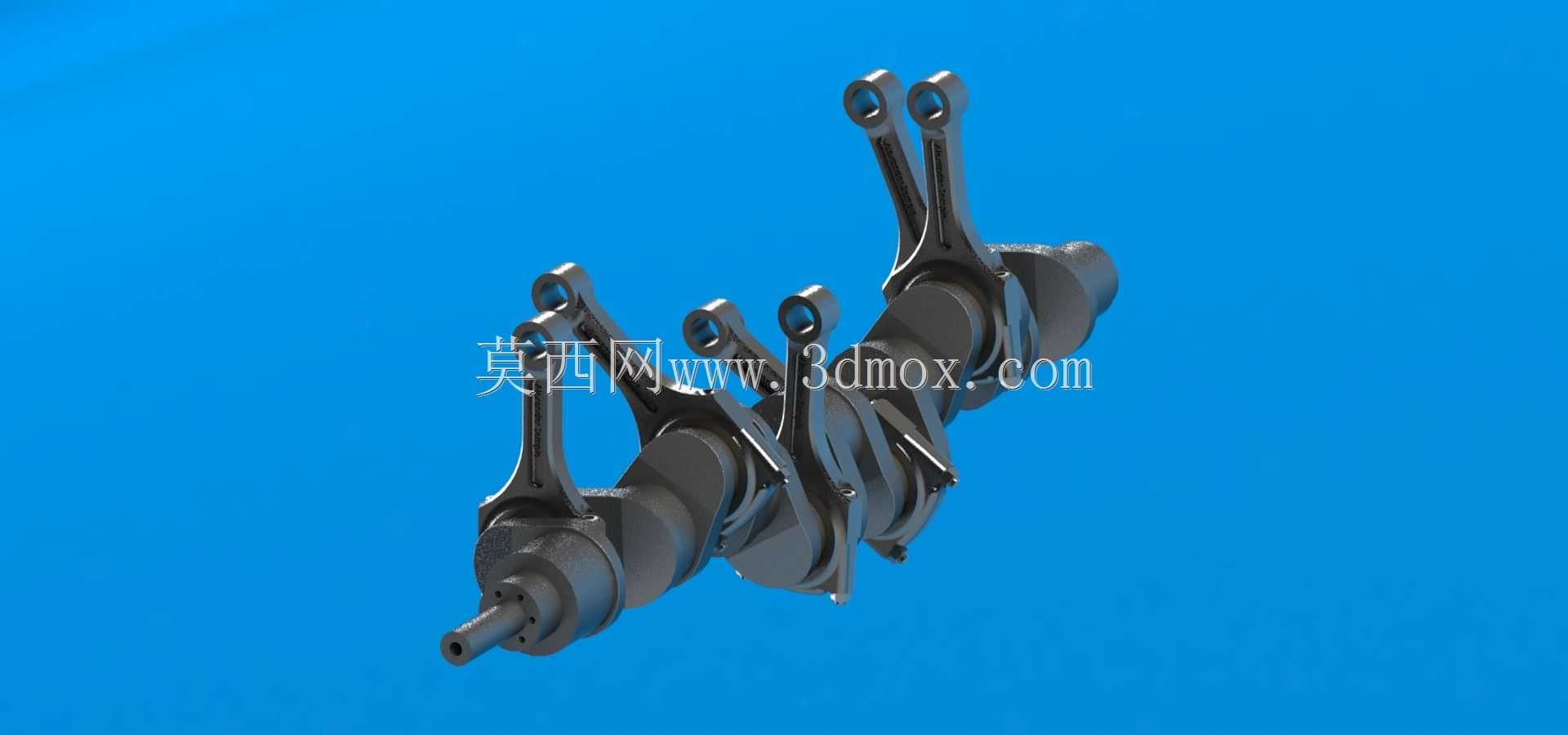

V12发动机凸轮轴与活塞杆组件结构

项目分类:3D模型 发布时间:2021-10-16 ID:320149
  • V12发动机凸轮轴与活塞杆组件结构
  • V12发动机凸轮轴与活塞杆组件结构
  • V12发动机凸轮轴与活塞杆组件结构

在大排量高性能动力单元的开发流程中,配气机构与曲柄连杆机构的匹配精度直接决定整机的动力输出平顺性、高转速区间的可靠性以及进排气效率的上限,这套V12动力单元的凸轮轴与活塞杆组件,正是针对12缸V型布局动力单元的核心运动部件做的结构化设计呈现。从实际装车场景来看,这类组件主要适配大排量乘用跑车、高端豪华乘用车以及部分特种动力装备的V型12缸机型,区别于直列机型的配气布局,V12机型的凸轮轴需要同时兼顾两列共12个气缸的进排气门启闭时序,每一组凸轮的型线升程、相位角都要和对应气缸的活塞运动行程做精准匹配,避免出现气门碰活塞、进排气重叠角不合理导致的动力损耗问题。

从功能特性上看,这套组件里的凸轮轴承担着按预设配气相位驱动气门启闭的核心作用,轴体上的每一组凸轮轮廓都经过型线优化,在保证气门足够升程的前提下,尽可能降低凸轮与挺柱之间的接触应力,减少高转速运转下的磨损量;而配套的活塞杆也就是连杆组件,小头端通过活塞销与活塞连接,大头端与曲轴的连杆轴颈配合,将活塞承受的燃烧爆发压力传递给曲轴,把活塞的往复直线运动转化为曲轴的旋转扭矩输出。V12机型因为气缸数量多,曲轴的曲柄销布置采用错角设计,相邻做功气缸的点火间隔角更小,运转时的扭矩波动比小缸数机型低很多,对应的连杆在重量一致性上有极高要求,每根连杆的大小头中心距、杆身截面尺寸、整体重量差都要控制在极小的公差范围内,避免高转速下出现动平衡超标导致的整机振动问题。

设计思路上,这套结构先从V12机型的发火顺序入手,先确定曲轴的曲柄夹角与各缸的做功时序,再反向推导凸轮轴上各凸轮的相位布置,保证每一个气缸的进排气门启闭时机都和活塞的进气、压缩、做功、排气四个行程精准对应。凸轮轴的轴颈直径设计要兼顾轴体的刚性与装配便利性,轴颈之间的同轴度公差需要严格控制,避免轴运转时出现卡滞、偏磨的问题;连杆部分采用了传统的工字形杆身截面,在保证足够结构强度、抗屈曲能力的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴运转时的惯性负荷,连杆大头采用剖分式设计,配合轴瓦安装在曲轴连杆轴颈上,剖分面的定位精度直接影响连杆大头孔的圆度,进而影响轴瓦的润滑与磨损状态。

从安装边界与尺寸配合来看,凸轮轴的轴向定位需要通过止推片限制轴体的轴向窜动量,窜动量过大会导致配气相位偏移,过小则会在热机状态下出现轴体卡滞;凸轮轴的轴颈与缸盖凸轮轴孔的配合间隙需要控制在合理范围,既要保证机油能形成稳定的油膜润滑,又要避免间隙过大导致凸轮轴运转时出现振动噪声。连杆部分的大小头孔中心距公差直接影响发动机的压缩比,中心距偏大或偏小都会改变活塞到达上止点时的燃烧室容积,进而影响整机的压缩比与燃烧效率;连杆小头与活塞销的配合、大头与曲轴连杆轴颈的配合都需要预留合适的间隙,配合压力润滑的机油油道,保证运动副在高负荷、高转速工况下能形成稳定的流体润滑,避免出现干磨、烧瓦的故障。

在实际的工程验证环节,这类核心运动部件在完成三维结构设计后,还需要做运动学仿真,验证凸轮驱动气门的全过程中是否存在运动干涉,活塞在上止点位置时与气门的最小安全间隙是否满足设计要求,避免高转速工况下气门与活塞发生碰撞;同时还要做有限元强度分析,验证连杆在最大爆发压力工况下的杆身应力、大头盖的连接螺栓强度是否满足安全系数要求,凸轮轴在最大气门弹簧力作用下的轴体挠度是否在允许范围内,避免运转时出现凸轮轴变形导致的气门启闭不到位问题。这套结构的设计细节里,还考虑了润滑通路的布置,凸轮轴的轴颈位置、连杆的大头位置都预留了对应机油通道的接口,保证压力机油能顺利输送到各个运动摩擦副表面,带走摩擦产生的热量与磨屑,提升部件的使用寿命。对于V12这类高功率密度的动力单元来说,每一个运动部件的细节设计都会影响整机的性能表现,哪怕是凸轮型线的微小调整、连杆重量的微小偏差,都可能在高转速运转时被放大,进而影响整机的NVH表现与可靠性,这也是多缸大排量发动机核心部件设计的核心难点所在。
