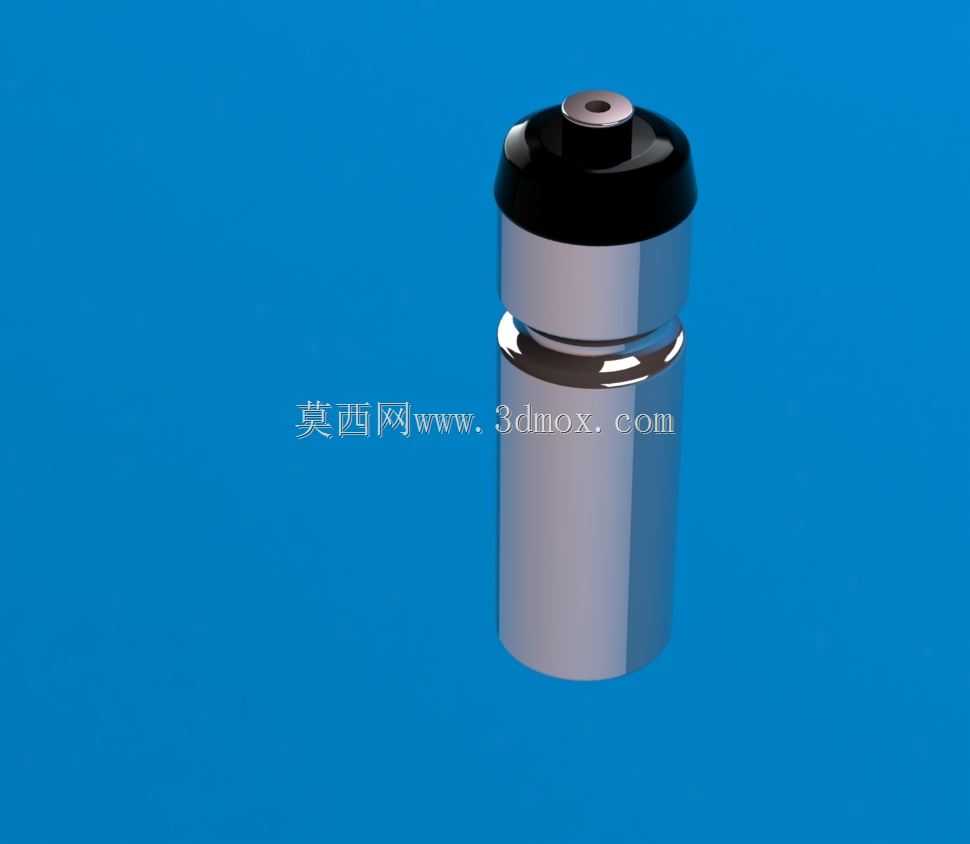

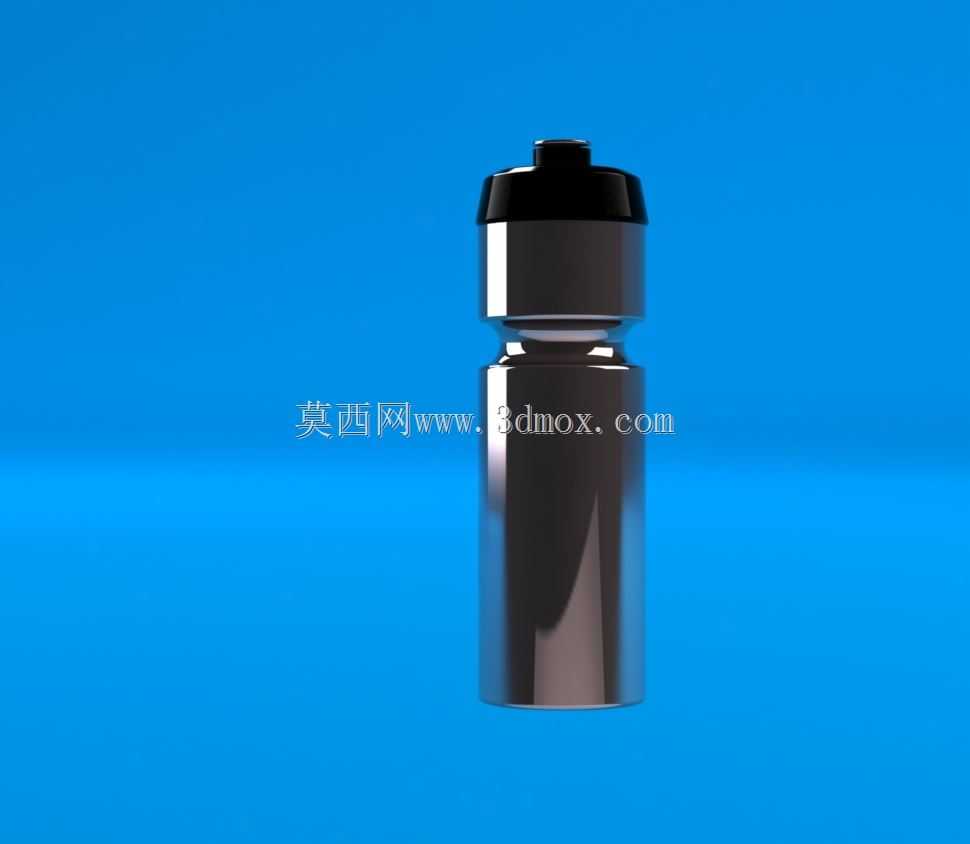

便携运动金属饮水瓶结构设计

　　这款便携饮水容器的设计，最初是面向户外徒步、日常通勤、健身场景的随身饮水需求做的结构优化，区别于普通敞口杯或一次性塑料瓶，整体结构围绕单手操作、密封防漏、握持防滑几个核心使用痛点展开。瓶身采用直筒收腰的曲面过渡，中段做了微幅的内凹弧面，刚好匹配成年人手掌抓握时的指腹贴合弧度，即使手心出汗或者佩戴薄款劳保手套抓握，也不会出现打滑脱手的情况，瓶身整体外径控制在68mm，常规自行车水壶架、车载杯架的安装适配尺寸区间为65-75mm，这个尺寸可以直接兼容绝大多数通用杯架的安装边界，不需要额外加装转接固定件。瓶盖部分采用旋合加卡扣的双重密封结构，顶部的饮水嘴做了隐藏式弹盖设计，按压侧方的解锁键即可自动弹开饮水口，不需要双手拧开瓶盖，

　　运动过程中单手就可以完成开盖饮水的操作，弹盖内部集成了食品级硅胶密封垫圈，旋合到位后可以承受倒置状态下1.2米高度跌落无渗漏，满足户外出行时放在背包侧袋不会漏液打湿随身物品的使用需求。瓶身主体采用食品级不锈钢材质的等壁厚设计，壁厚控制在0.4mm，兼顾结构强度和整体重量，空瓶整体重量控制在180g左右，装满550ml饮用水后的总重量也不会给随身携带来过多负担，瓶身表面做了高光抛光处理，不容易残留污渍，日常使用后直接冲洗即可清洁，不容易在表面残留水垢或饮品印记。从结构建模的逻辑来看，整个模型做了全参数化的特征关联，瓶身的曲面过渡、瓶盖的螺纹旋合行程、密封垫圈的压缩量都做了参数化约束，如果后续需要调整容量，只需要修改瓶身的拉伸高度参数，

　　就可以自动更新整个瓶身的曲面结构，不需要重新绘制轮廓草图，瓶盖部分的螺纹采用标准的三角螺纹规格，和瓶身上部的外螺纹做了间隙配合仿真，预留了0.15mm的旋合间隙，保证实际生产中注塑或者冲压成型后，螺纹配合不会出现卡滞或者滑牙的问题。在实际的场景适配中，这款容器除了日常盛装常温饮用水，也可以适配0-90摄氏度的饮品，瓶盖内部的密封件采用耐温硅胶材质，不会因为高温饮品出现变形或者异味释放，瓶身的直筒结构也可以适配常规的车载杯架、背包侧袋、健身包的网兜仓位，不需要为了放置容器预留特殊的异形空间。设计过程中特意规避了瓶身的外凸结构，整个外轮廓没有突出的棱角或者卡扣，放入包内时不会勾刮布料或者其他随身物品，瓶底做了3mm深度的内凹结构，

　　放置在平面上时可以形成稳定的支撑面，即使桌面有轻微的倾斜或者震动，也不容易出现倾倒的情况。从建模的细节处理来看，所有的棱边都做了R0.5-R2mm的圆角过渡，没有尖锐的边角，一方面是避免使用过程中划伤手部，另一方面也减少了冲压成型过程中应力集中导致的开裂风险，瓶盖侧面做了细密的竖向防滑筋，即使手上沾有水或者汗液，拧动瓶盖时也能提供足够的摩擦力，不需要施加过大的握力就可以旋紧或者旋开瓶盖。整个模型的装配关系做了完整的干涉检查，瓶盖弹开的行程、旋合的极限位置都做了运动仿真验证，不会出现零件运动过程中的干涉卡滞，密封垫圈的压缩量控制在20%，刚好可以满足密封要求的同时，不会因为压缩量过大导致旋合阻力过大，影响日常使用的手感。
