V型十二缸内燃机曲柄连杆结构展示

项目分类:3D模型 发布时间:2021-10-16 ID:320158

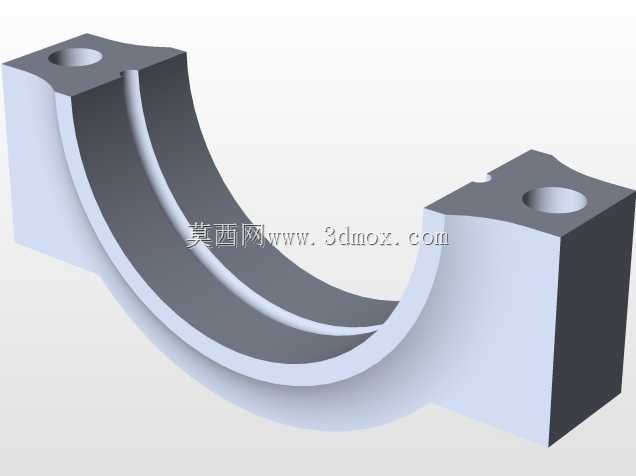

  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示
  • V型十二缸内燃机曲柄连杆结构展示

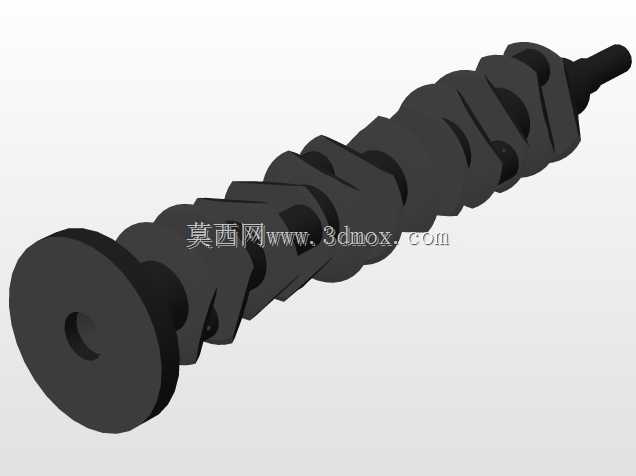

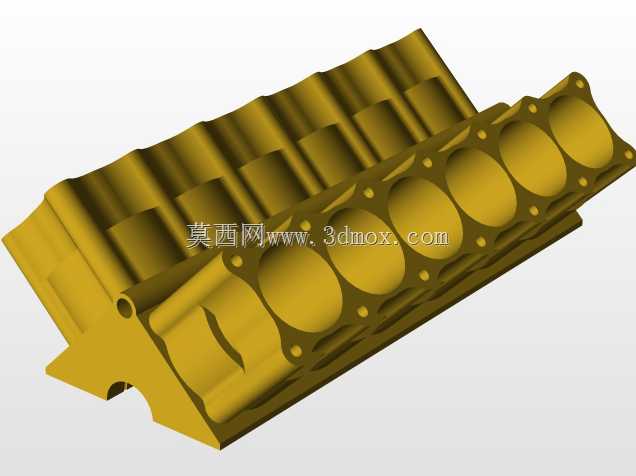

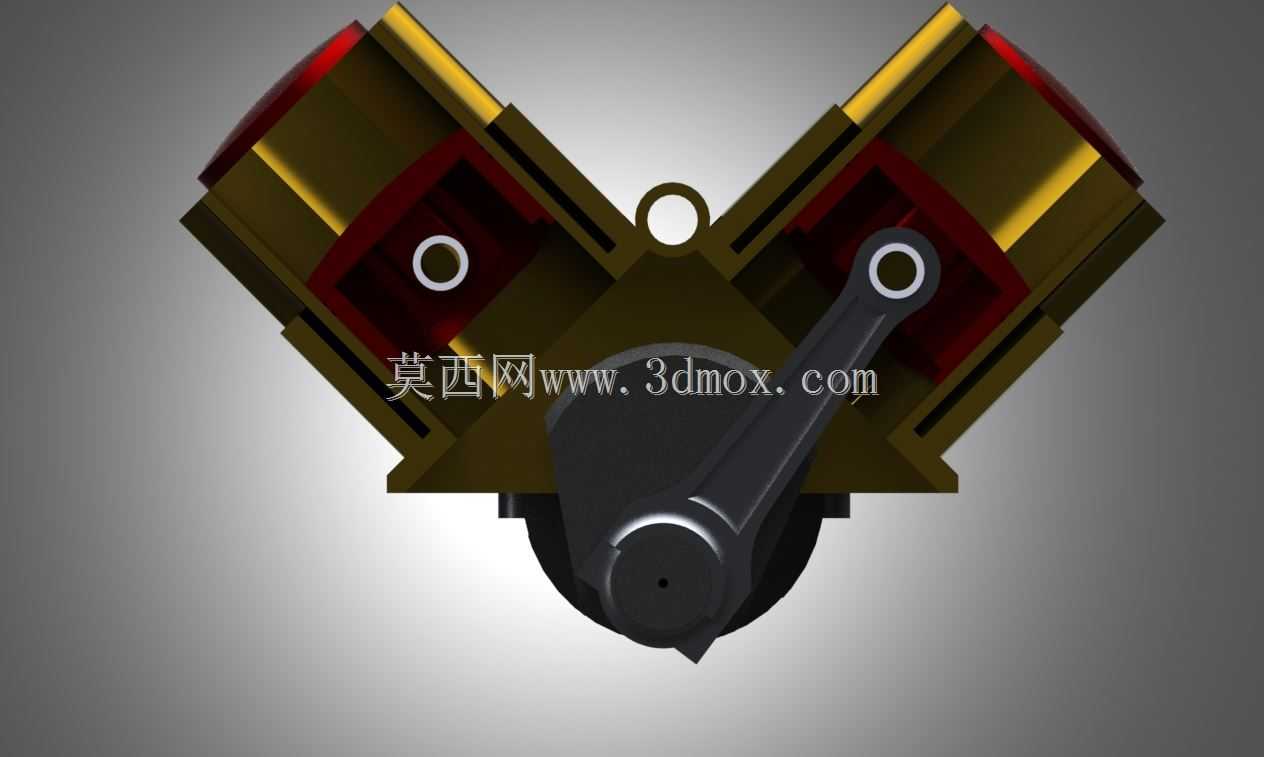

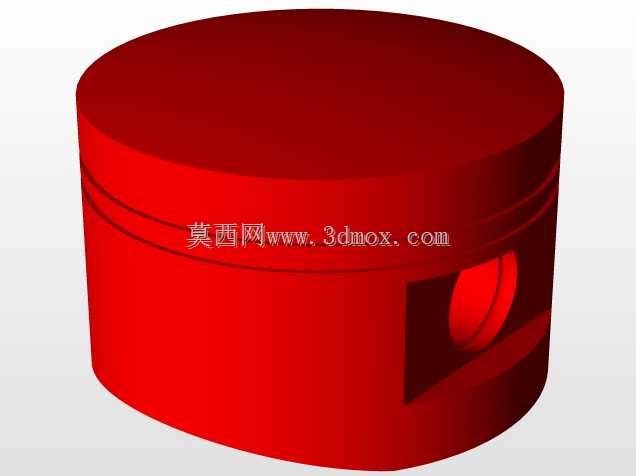

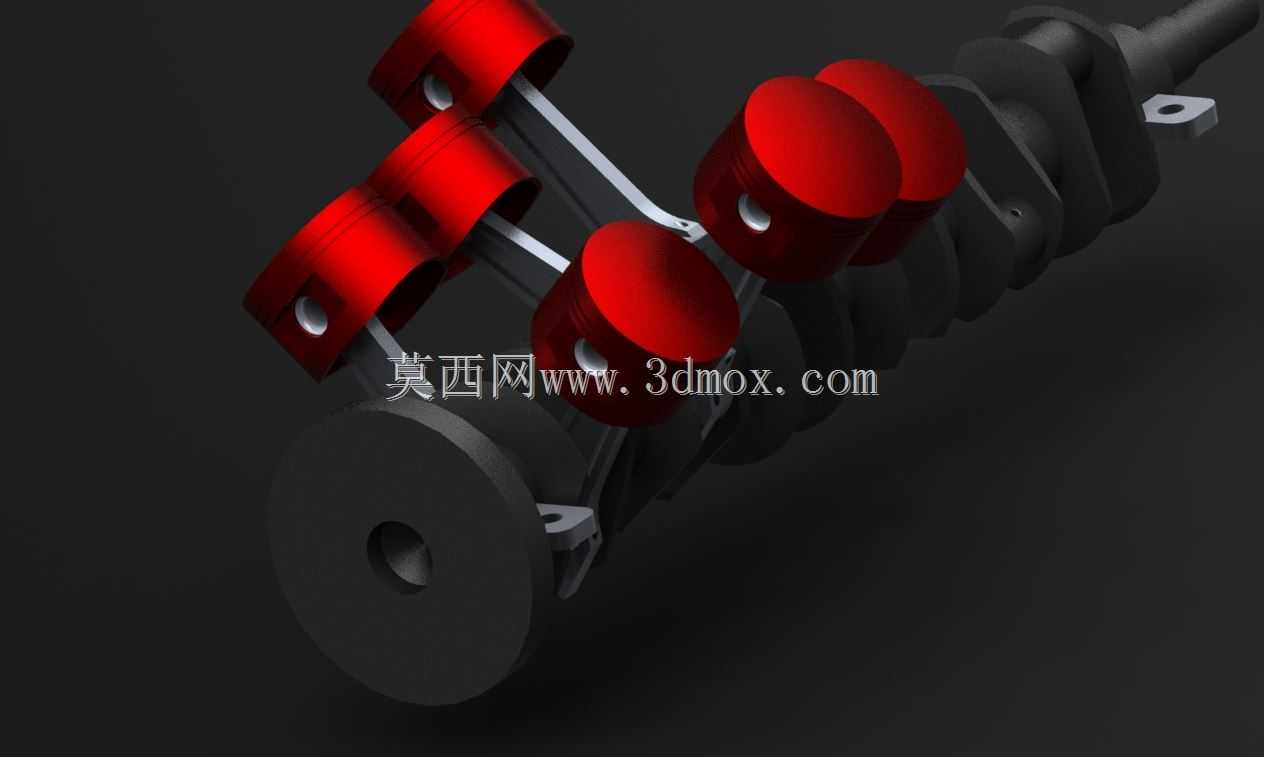

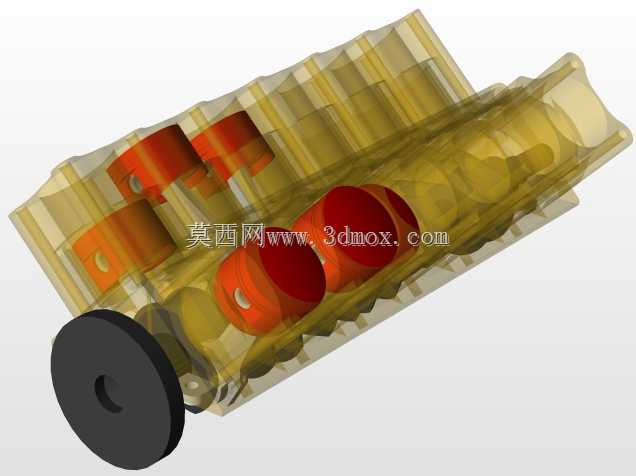

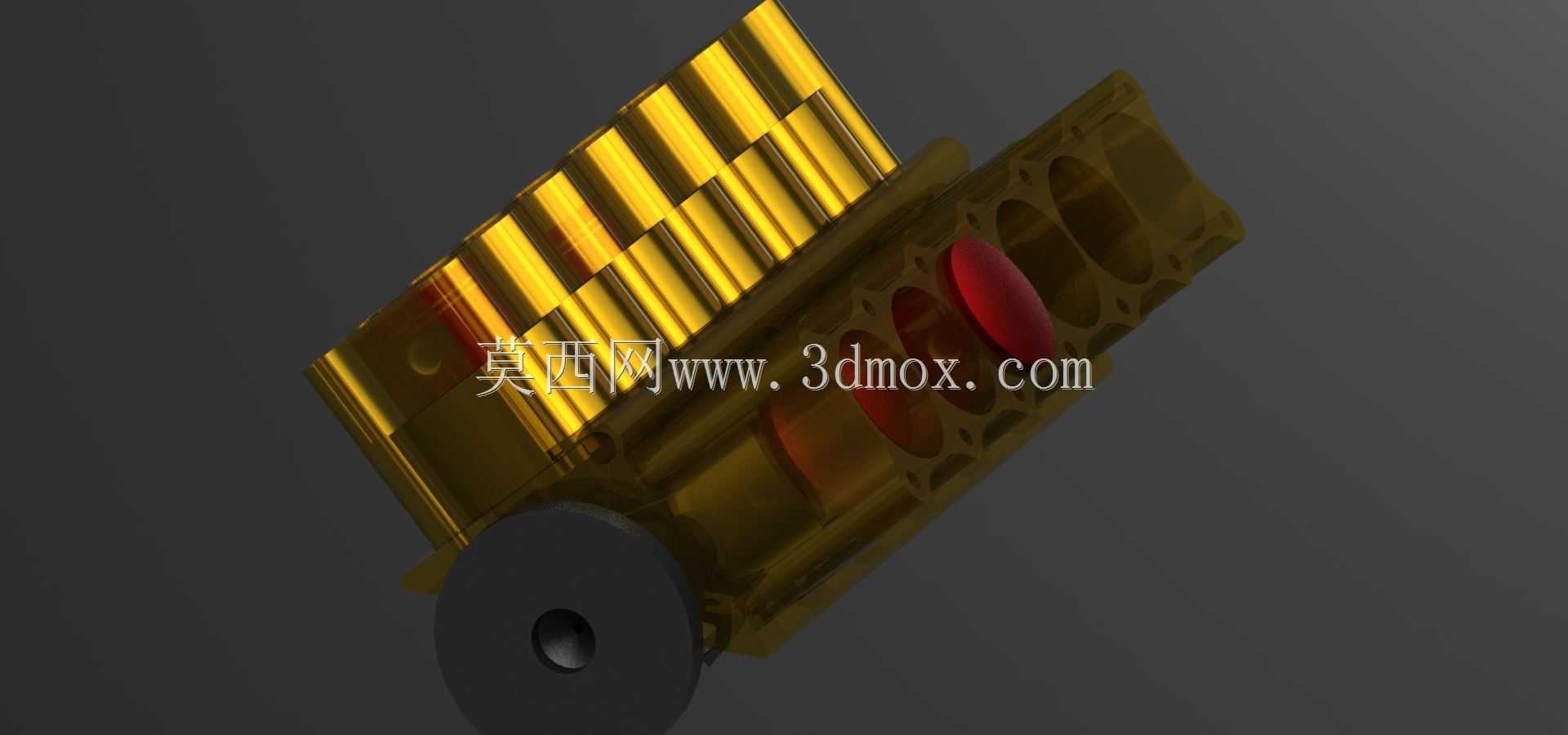

这套V型十二缸动力单元的结构建模,核心围绕大排量高性能动力场景的结构逻辑展开,在高性能乘用车辆、大型船舶辅机、固定式发电机组这类对动力输出平顺性、功率密度有高要求的场景中,V12构型的动力单元始终占据不可替代的位置。不同于直列六缸或者V8构型,十二缸V型布局将气缸分为两列呈60度夹角排布,从根本上抵消了一阶、二阶往复惯性力,运转时的振动水平远低于少缸数机型,不需要额外加装大尺寸平衡轴结构就能实现极高的运转平顺性,这也是高端豪华车型、长续航作业动力平台偏爱该构型的核心原因。从结构设计逻辑来看,这套模型完整还原了曲柄连杆机构的核心配合关系:活塞采用平顶设计适配高压缩比工况,活塞销与连杆小头采用全浮式配合结构,保证高转速下的润滑与载荷均匀分布;连杆采用斜切口大头设计,方便在缸径受限的V型布局中完成曲轴装配,连杆轴瓦的定位结构、曲轴的曲柄销排布都严格按照V12机型的点火间隔角做了对应设计,相邻曲柄销的夹角保证了各缸做功行程均匀错开,让动力输出的扭矩波动控制在极低水平。曲轴采用整体式锻造结构的建模逻辑,主轴颈与曲柄销的过渡圆角做了应力释放的结构处理,后端的动力输出法兰、前端的附件驱动安装位都预留了标准安装边界,整体曲轴的轴向尺寸、径向回转半径都严格遵循量产V12机型的尺寸约束,不会出现与缸体、油底壳安装干涉的问题。两列气缸的进排气侧预留了足够的附件布置空间,不管是布置双顶置凸轮轴配气机构,还是加装涡轮增压组件、高压共轨燃油系统,都有对应的安装基准面。在实际工程应用中,这类V12动力单元的安装边界需要重点关注几个维度:首先是整机的重心位置,由于V型布局的宽度大于直列机型,安装悬置的布置点需要对应两列气缸的重心对称面,避免运转过程中产生侧倾力矩;其次是曲轴输出端的连接尺寸,飞轮壳的安装法兰、动力输出轴的花键规格都需要和后续传动系统匹配,保证动力传递的同轴度,减少传动过程中的附加载荷。另外,活塞的行程与缸径的比值设定也偏向高转速动力输出特性,短行程设计可以降低活塞往复运动的线速度,减少高转速下的活塞裙部磨损,同时配合合理的燃烧室形状,能够在保证功率输出的同时控制燃烧爆震的概率。这套模型在结构呈现上特意做了剖视视角的展示,把内部活塞、连杆、曲轴的配合关系直接呈现出来,对于刚接触动力总成设计的工程师来说,可以直观理解V型多缸机的曲柄排布逻辑,明白不同缸数机型在惯性力平衡上的结构差异;对于做教学演示、结构验证的场景,也能直接作为结构参考,核对曲柄连杆机构的运动干涉情况,验证活塞在上止点、下止点位置时与气门、燃烧室的安全间隙。需要注意的是,V12机型的润滑系统油路布置比少缸数机型更复杂,曲轴内部的油道需要连通每一个主轴颈与曲柄销,保证高负荷运转下各摩擦副都能得到足够的润滑油压,建模过程中也预留了曲轴内部油道的布置空间,没有把曲柄部分做成实心结构,为后续细化润滑系统设计留下了调整余量。另外,两列气缸的夹角选择也经过了结构权衡,60度夹角既能够保证整机宽度不会过大,影响整车或者设备舱的布置,又能实现最佳的惯性力平衡效果,如果夹角过小会增加整机宽度方向的尺寸,夹角过大则会提升发动机的整体高度,都会给实际安装带来额外的限制。
