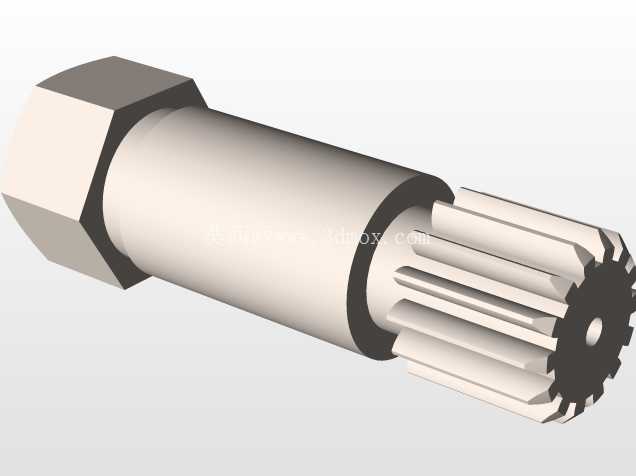

做汽车冲压模传动结构设计的时候,这类带六角头的花键轴是工位切换、动力传递环节里很容易被忽略但又直接影响模具连续运行稳定性的零件。很多刚入行的结构工程师在做这类轴的建模时,容易只盯着花键的齿形参数去抠,反而忽略了六角头的安装限位、轴段的配合公差带,最后装到模架上要么出现周向窜动,要么花键啮合侧隙过大,冲压连续生产几百冲次就出现工位偏移,冲出来的钣金件孔位超差。
从实际应用场景来看,这类轴主要用在多工位级进冲压模的传动分度机构里,一端的六角头是用来和手动调节机构或者气缸驱动的拨叉配合,不需要额外加工键槽就能实现可靠的周向固定,安装的时候直接用标准开口扳手就能锁紧端部的锁紧螺母,比普通圆头轴的装拆效率高不少,尤其是在模具维护换型的时候,不用额外做专用工装卡持轴身,就能完成端部紧固件的拆装,能减少不少停机维护的时间。轴身中间的光杆段不是随便做的等直径圆柱,这个段是和模架上的无油衬套配合的导向段,建模的时候要注意这个段的表面粗糙度要求,还有和衬套的配合间隙,一般选H7/f6的间隙配合,既保证轴转动的时候没有卡滞,又不会因为间隙过大导致轴端的花键传动出现偏摆。
端部的渐开线花键是整个零件的核心功能段,和传动齿轮的内花键啮合传递扭矩,建模的时候不能只靠软件自带的花键插件一键生成就完事,要结合实际冲压时的传递扭矩核算齿面接触强度,尤其是汽车冲压模经常要冲1.5mm以上的高强度钢板,瞬时传动扭矩不小,如果花键的齿厚减薄量留得不对,啮合的时候出现应力集中,很容易在齿根位置出现疲劳断裂,一旦断在模具内部,清理碎块、重新对模要耽误大半天的生产时间。做三维建模的时候,要特别注意花键的起始相位和六角头的方位对应关系,很多新手建模的时候两个特征的相位没对齐,装到机构里会导致初始工位角度偏移,后续调试的时候怎么调传感器都找不到工位原点,最后只能拆下来重新加工轴的相位,浪费加工成本。
从安装边界来看,这类轴的轴向尺寸链要算准,六角头的端面要和模架的安装面留0.1到0.2mm的间隙,不能完全顶死,不然轴转动的时候会出现端面摩擦,长时间运行会磨出金属碎屑掉进衬套里,拉伤导向面。花键段的长度要比啮合的内花键厚度长2到3mm,留出热胀冷缩的窜动空间,避免模具连续运行升温后轴伸长顶死传动齿轮。轴上的退刀槽、卡簧槽位置也要结合标准件的尺寸来定,卡簧槽的直径、宽度要和国标卡簧的参数匹配,不能随便画个槽就完事,不然采购回来的卡簧装不进去,或者卡进去之后卡接量不够,运行的时候卡簧弹出导致轴轴向窜动。
很多人做这类轴的建模时会忽略轴肩的圆角处理,直接做直角过渡,实际上在光杆段和花键段、六角头和光杆段的连接位置,必须留R0.5到R1的过渡圆角,减少应力集中,毕竟冲压设备运行的时候是交变载荷,直角过渡的位置很容易萌生疲劳裂纹,时间长了就会断轴。另外六角头的对边尺寸要严格按照标准外六角的尺寸来做,不要自己随便定个尺寸,不然现场维护的时候找不到合适的扳手,只能用活扳手拧,很容易把六角头的棱边拧圆,后续拆都拆不下来。
在做结构校验的时候,还要考虑轴的挠度,尤其是两个支撑衬套之间的跨距如果比较大,要核算轴在最大传递扭矩下的变形量,变形量不能超过花键啮合侧隙的允许值,不然花键啮合的时候会出现偏载,齿面磨损会急剧加快。还有轴的表面处理,一般这类传动轴做调质处理就够,硬度控制在HB220到250之间,导向段可以做高频淬火提升耐磨性,花键齿面如果传递扭矩大的话也可以做表面淬火,不过要注意淬火后的变形量,建模的时候要提前留好磨加工的余量,不然淬火变形之后尺寸超差就成了废品。
