工业管路用压力调节器结构设计

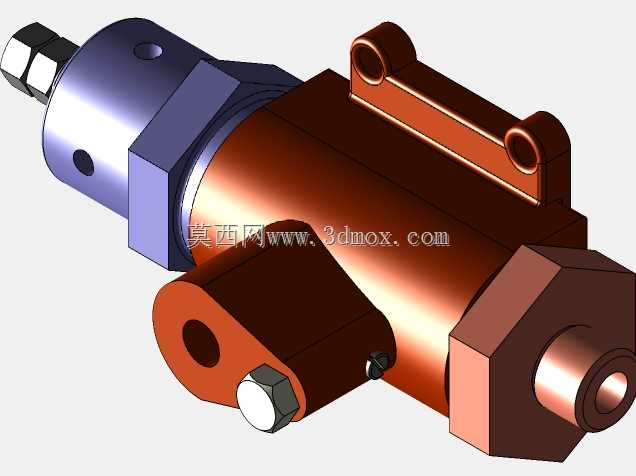

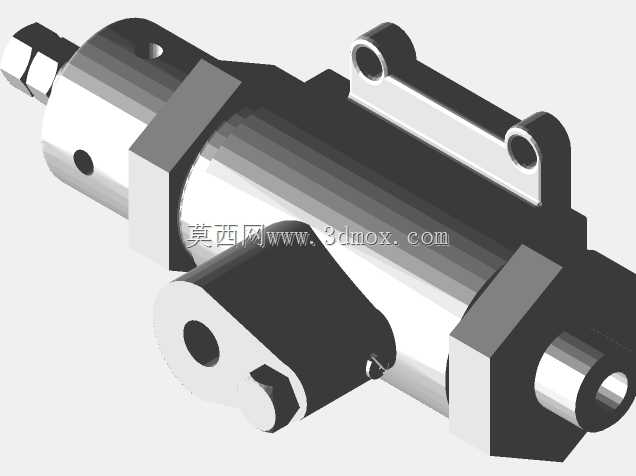

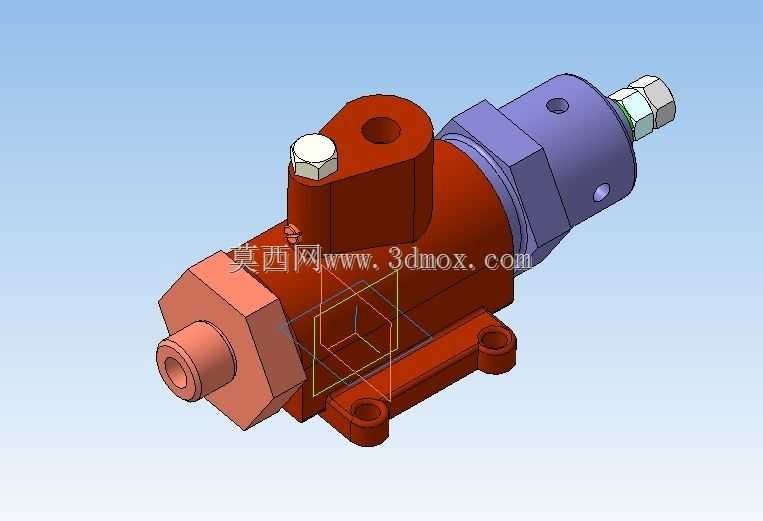

　　在流体输送管路系统的调压支路设计中，压力调节器是保障下游管路压力稳定、避免超压损坏后端精密元件的核心部件，这类元件广泛应用在液压动力站、润滑系统、压缩空气管网、小型流体试验台架等场景中，承担着将上游高压流体节流降压、并将下游出口压力稳定在设定区间的作用，其性能直接决定整个流体回路的运行可靠性。从结构设计逻辑来看，这款压力调节器采用了直通式阀体布局，主体安装基座设置了两个同轴的安装固定孔，可通过螺栓直接固定在安装面板或阀组集成块上，安装孔的孔距、孔径均按照常规工业阀类安装尺寸规范设计，能够适配多数通用安装位的尺寸要求，不需要额外设计转接安装板，可有效降低现场安装的改造成本。

　　阀体的流体进出口采用外螺纹接头结构，进油侧为外六角螺纹接头，方便现场施工时使用扳手拧紧，避免安装过程中阀体跟转损坏密封件，出油侧设置了调压锁紧结构，调压完成后可通过锁紧螺母固定调压行程，避免设备运行过程中因振动、流体冲击导致调压螺杆移位，造成出口压力漂移。阀体上部设置了排气螺塞结构，在设备初次充液调试阶段，可拧开螺塞排出阀腔内的积存空气，避免气蚀、压力波动等问题，调试完成后拧紧螺塞即可实现密封，结构简单可靠，不需要额外配置排气阀组件。

　　从内部功能逻辑来看，这款阀的设计采用了直动式调压结构，相比先导式调压阀，直动式结构的响应速度更快，结构零件数量更少，适合中小流量、调压精度要求适中的工况场景，阀体内的阀芯与阀套采用间隙配合设计，配合面的粗糙度、形位公差均按照液压阀类设计标准控制，能够保证阀芯运动顺畅无卡滞，同时将内泄漏量控制在标准允许范围内。在外形尺寸的边界设计上，这款阀的整体轮廓没有突出的尖锐结构，所有外部棱边均做了倒角处理，既可以避免安装调试过程中划伤操作人员，也能够减少应力集中，提升阀体的结构强度，阀体的最大外轮廓尺寸适配常规的阀组安装空间，在集成阀块上布置时，相邻阀件之间预留10mm以上的安装间隙即可满足扳手操作空间要求，不会出现安装干涉问题。

　　在实际选型应用中，这类压力调节器通常需要匹配管路的额定流量、工作压力范围、流体介质类型来选择对应的密封件与弹簧刚度，这款模型的结构预留了弹簧腔的足够设计空间，可通过更换不同刚度的调压弹簧覆盖不同的出口压力调节区间，不需要更改阀体的外部安装尺寸，能够实现同一系列不同压力等级阀件的安装尺寸通用化，减少用户的安装备件种类。从建模细节来看，模型完整还原了阀体的铸造圆角、安装孔的沉头结构、接头处的螺纹收尾、密封槽的位置尺寸，所有配合面的尺寸公差均按照常规机械加工精度标注逻辑做了结构还原，既可以作为三维设计时的阀件选型占位模型，也可以作为结构设计人员参考同类阀件结构、进行自主调压阀设计的参考样件，在进行管路布置设计时，可直接将该模型调入装配体中，核对安装空间、管路接头的对接位置，提前排查安装干涉、操作空间不足等设计问题，减少现场安装时的整改工作量。
