多林CD4T二氧化碳制冷压缩机结构

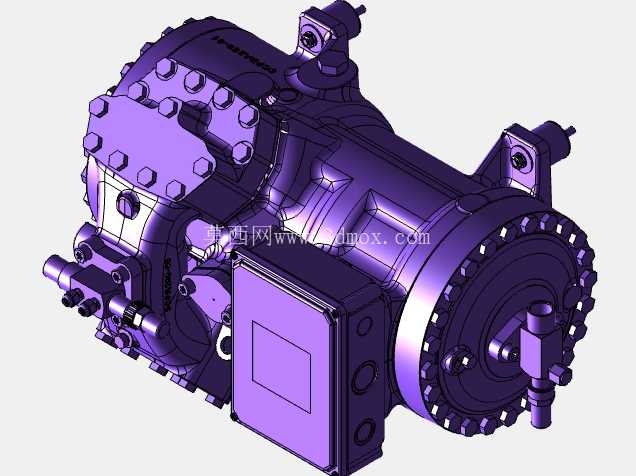

这款CO2压缩机的三维结构，是跨临界制冷循环系统里的核心动力部件，目前在商用冷链、工业低温制冷、新能源汽车热管理场景里的应用占比逐年提升，毕竟二氧化碳作为天然工质，ODP为0、GWP仅1，完全符合当前制冷行业的环保替代要求，不像传统氟利昂工质受环保配额限制。从结构设计来看，整个机体采用卧式紧凑布局，没有冗余的外凸结构，缸体部分采用多螺栓均布的密封结构，毕竟跨临界CO2循环的工作压力远高于常规氟利昂系统，排气侧最高工作压力能达到10MPa以上，普通的单道密封或者稀疏螺栓布局根本扛不住这么高的持续压力，容易出现工质泄漏的问题。缸盖部分的螺栓排布是经过受力仿真优化的，每个螺栓的预紧力都做了匹配计算，保证密封面的压力均匀分布，不会出现局部压力不足导致的泄漏，也不会因为局部预紧力过大造成缸盖变形。

从安装边界来看，机体侧下方预留了整块的电气接线盒安装位，接线盒和机体之间做了密封隔离，避免制冷回路的低温传导到接线端子部分造成结露，引发电气绝缘故障。机体两端的轴伸端分别做了不同的接口设计，动力输入端适配标准的电机直连或者皮带轮传动结构，不需要额外做转接法兰，能减少现场安装的适配工作量。吸气和排气接口都布置在缸体上部的阀板组件区域，接口的朝向做了优化，不管是接铜管还是不锈钢管路，都能预留足够的管路折弯空间，不会出现管路和机体其他部件干涉的情况。底部的安装脚是和机体一体铸造成型的，安装孔的位置公差控制在±0.2mm以内，能直接适配常规的制冷机组机架安装位，不需要现场二次配打孔。

功能设计上，这款压缩机内置了压力保护阀和油分离结构，不需要在系统外部额外加装独立的油分，能减少整个制冷机组的外围部件数量，缩小机组的整体占地空间。内置的油分是离心式结构，利用压缩机运转时转子的高速旋转，把排气中携带的冷冻油甩到机体内壁，顺着回油通道流回曲轴箱，避免冷冻油跟着工质进入换热器，影响换热效率。缸体侧面预留了多个传感器安装位，可以直接安装高低压传感器、温度传感器，不需要在管路上额外开孔焊接传感器座，能减少系统的泄漏点。曲轴部分采用的是偏心轴结构，连杆大头采用剖分式设计，轴瓦表面做了耐磨涂层，在高背压的工作工况下，能保证运动部件的润滑可靠性，不会因为负载过大出现轴瓦烧蚀的问题。

在实际选型适配的时候，这款压缩机的排量匹配的是中大型商用冷柜、商超冷藏展示柜、工业低温速冻设备的冷量需求，在蒸发温度-40℃到5℃的区间里都能稳定运行，不像普通的氟利昂压缩机在低温工况下会出现冷量衰减严重的问题。建模的时候所有的配合间隙都按照实际加工公差做了还原，比如活塞和缸套的配合间隙、曲轴和轴瓦的间隙、阀片的升程参数都和实物一致，不管是做制冷系统的管路布局仿真，还是做压缩机的拆装培训，或者是做机组的结构干涉检查，都能直接复用这个模型，不需要再重新调整结构尺寸。整个机体的外轮廓没有做多余的工艺倒角简化，包括缸体表面的铸造拔模斜度、螺栓头的倒角、接线盒的防水唇边结构都做了还原，能直接用来做产品的渲染展示，或者是安装布局的干涉校验。
