多林CD2S360二氧化碳压缩机结构设计

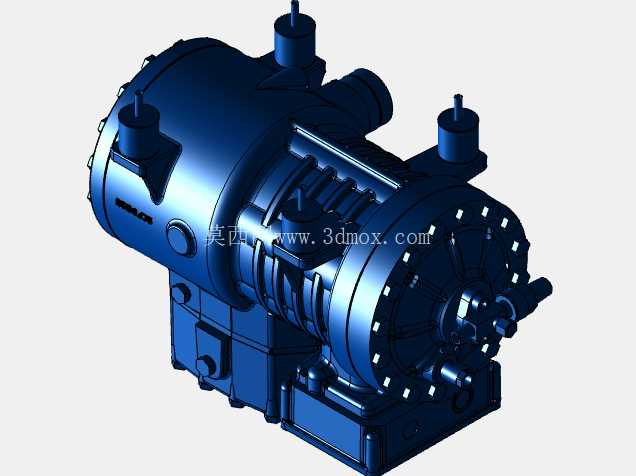

这款二氧化碳压缩机的三维结构还原，完全围绕跨临界制冷循环的实际工况需求搭建，区别于常规冷媒压缩机的腔体承压设计，整体壳体采用分段式法兰拼接结构，每段筒体的壁厚取值都对应CO₂工质高压侧的工作压力阈值做了匹配，避免常规制冷压缩机壳体在跨临界工况下出现应力集中的问题。从实际应用场景来看，这类压缩机主要适配商超冷链的复叠制冷系统、工业低温冷冻机组以及部分采用自然冷媒的热泵热水机组，因为CO₂作为自然工质的ODP为0、GWP极低，在当前冷媒替代的行业趋势下，这类设备的应用占比正在逐年提升，尤其是对冷媒环保属性要求较高的商用制冷场景，这类高压级压缩机是整个制冷回路的核心动力部件。

从结构设计思路来看，整个模型的搭建优先还原了压缩机的安装边界与外部接口位置：底部的一体式安装基座预留了四个对称的地脚螺栓孔，孔位间距、基座平面的加工基准面都和实际产品的安装尺寸完全对应，方便设计人员在做机组布局时直接匹配机架的安装位，不需要反复核对安装尺寸偏差。机身侧面的三个立式接口分别对应高压排气、低压吸气以及油压检测接口，接口的法兰端面尺寸、连接螺纹规格都按照制冷管路的通用连接标准做了还原，在做系统管路排布时，可以直接对接对应的管路接头模型，减少管路设计阶段的干涉问题。

设备的功能特性上，这款半封闭容积式压缩机的压缩腔采用多缸单列布置，模型中还原了缸体外部的散热筋结构，这些散热筋的排布方向顺着设备运行时的气流方向设置，能够在机组风冷散热时带走缸体表面的多余热量，避免压缩过程中缸体温度过高导致的冷媒膨胀、容积效率下降问题。轴伸端的密封结构采用了组合式轴封设计，模型中还原了轴封端盖的压紧螺栓排布，对应实际装配时的螺栓拧紧顺序要求，避免轴封压偏导致的冷媒泄漏问题。机身侧部的视液镜结构位置也做了精准还原，日常运维时可以通过视液镜观察内部润滑油的液位高度，保证压缩机运行时各运动部件的润滑到位。

从外形尺寸的边界来看，整个压缩机的主体长度、筒体直径以及顶部接线柱的突出高度都按照1:1的比例还原，在做机组整体布局时，可以直接将模型导入装配体中核对设备与周边冷凝器、储液器、管路阀件的安全间隙，避免出现设备安装时的空间干涉问题。顶部的三个电气接线柱采用凸起式防爆结构设计，接线柱的绝缘基座高度满足高压电气的安全爬电距离要求，适配制冷机组的电气安全规范。机身侧面的油位传感器安装位也预留了对应的凸台结构，在做智能化机组改造时，可以直接在该位置安装油位检测传感器，不需要额外在壳体上打孔加工，减少壳体承压受损的风险。

在建模细节上，各段法兰连接的螺栓孔采用圆周均布排布，螺栓的规格、数量都和实际产品的连接要求一致，法兰面的密封槽结构也做了还原，装配时对应的O型密封圈可以直接嵌入槽内，保证高压工况下的壳体密封性能。底部基座的加强筋结构从筒体底部一直延伸到地脚安装面，能够抵消压缩机运行时的往复振动，避免长期运行后基座出现疲劳开裂的问题。整个模型的结构拆分完全按照实际装配的层级划分，从外部壳体到内部的缸体、曲轴连接位的外部特征都做了对应还原，既可以用于制冷机组的整体布局设计，也可以作为压缩机结构学习的参考样例，帮助设计人员理解跨临界二氧化碳压缩机的外部结构特征与安装适配要求。
