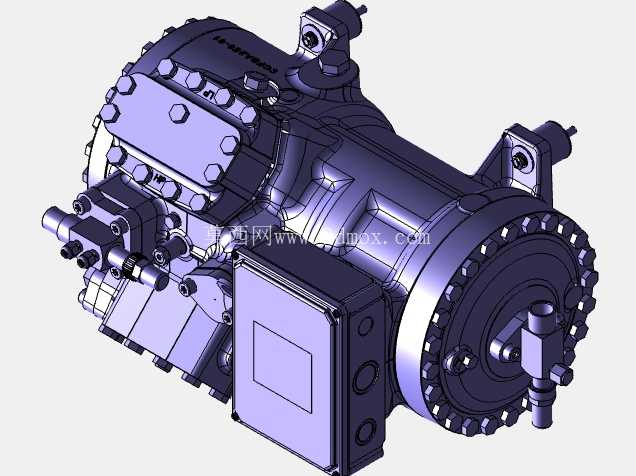

多林CD2S4二氧化碳压缩机结构三维设计

这款二氧化碳压缩机的三维结构设计，首先围绕跨临界CO2制冷循环的特殊工况展开，区别于常规氟利昂工质压缩机，CO2跨临界循环的排气压力可达10MPa以上，因此在壳体结构设计上，首先强化了承压腔体的壁厚分布，将高压腔与低压腔的分隔筋做了圆弧过渡处理，避免应力集中在直角交接位置，从三维模型的剖视视角可以看到，缸体部分的螺栓排布采用了等距圆周均布+局部加密的方式，在阀板安装位置额外增加了螺栓点位，抵消高压工况下阀板受到的交变气体推力，防止长期运行出现密封面翘曲泄漏。

从实际应用场景来看，这类压缩机主要适配商用冷链系统、工业低温冷冻机组、新能源汽车热泵空调系统，尤其是在需要满足低GWP工质强制替代要求的场合，CO2作为天然工质的环保属性是核心优势，因此设计时除了承压性能，还重点考虑了工质泄漏的密封结构：轴伸端采用了双道唇形密封+中间回油腔的结构，三维模型中可以看到端盖位置预留的回油通道，能够将渗漏到密封中间腔的润滑油导回曲轴箱，既避免润滑油顺着轴端泄漏，也防止CO2工质沿轴封向外逸散。

在功能特性的设计上，这款机型为半封闭往复式结构，集成了内置电机与压缩缸体，取消了外置电机的轴连器结构，减少了外部动密封点，电机腔与曲轴箱直接连通，利用低压低温的CO2回气对电机绕组进行冷却，三维模型侧面的方形接线盒结构做了隔爆处理的安装位，接线端子采用玻璃烧结密封结构，能够承受高压侧的压力波动，避免电气连接位置出现工质泄漏。从安装边界来看，整机的安装脚位分布在电机侧与缸体侧的下方，四个安装点的同轴度公差在建模时控制在0.1mm以内，安装面预留了减震垫安装槽，槽深与常规商用压缩机的橡胶减震垫尺寸匹配，不需要额外定制安装附件；整机的外接接口分为吸气口、排气口、油位检测口、安全阀接口四个部分，吸气口位于电机腔上方，采用法兰连接结构，法兰密封面的粗糙度建模时按Ra1.6设置，排气口位于缸体顶部，接口通径小于吸气口，匹配高压侧小流量高流速的工质流动特性，安全阀接口直接连通高压腔，预设的开启压力对应跨临界循环的最高安全压力，当系统压力异常升高时可直接泄压保护设备。

设计过程中针对往复运动部件的动平衡做了专项优化，曲轴的平衡块结构在三维建模时通过质量属性评估反复调整偏心质量，将运转时的一阶往复惯性力平衡率提升到90%以上，减少整机运行时的振动传递，从模型的外部结构可以看到缸体外部的散热筋排布，沿缸体轴向均匀分布，既能够强化缸体的结构刚度，也能在运行时辅助散发压缩过程产生的热量，避免缸壁温度过高导致润滑油碳化。另外在润滑油路的设计上，采用了曲轴中心油道的离心供油结构，三维模型中可以看到曲轴内部的通油孔，曲轴旋转时润滑油在离心力作用下被输送到主轴瓦、连杆大头瓦、活塞销等摩擦副位置，不需要额外配置外置油泵，简化了整机结构，也降低了故障点数量。针对CO2工质溶解性强容易稀释润滑油的问题，活塞环采用了三道环的结构，两道气环密封压缩腔高压气体，一道油环刮除缸壁多余润滑油，减少润滑油进入压缩腔随工质排出的量，保证换热器的换热效率不会因油膜附着出现衰减。
