阿尔法电动ATV4400车身覆盖件冲压模具

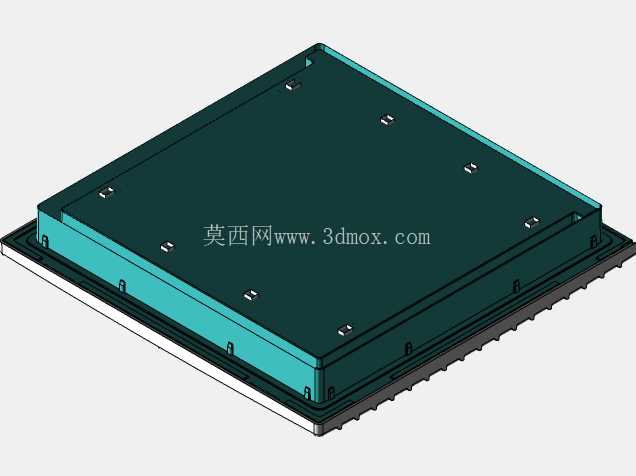

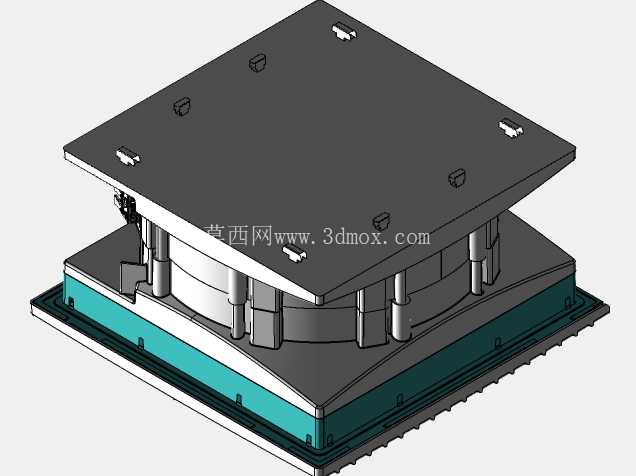

这套冲压成型模具主要面向全地形车外覆盖件的批量冲压生产场景，适配非道路电动全地形车的车身曲面件成型需求，在非道路车辆零部件生产环节中，承担厚板材曲面件的冷冲压成型工序，区别于普通乘用车覆盖件模具，这类模具需要兼顾板材成型后的抗冲击形变能力，毕竟全地形车的使用场景多为非铺装路面、野外作业工况，车身覆盖件需要承受砂石冲击、小幅磕碰的外力，因此模具的成型面设计需要匹配板材的拉伸延展率，避免成型后零件出现局部应力集中导致的后期开裂问题。从结构布局来看，模具采用上下模座导向的标准冷冲模架构，上模座设置的多个定位块用于合模时的快速对位，导柱导套配合间隙控制在微米级，确保连续冲压过程中上下模不会出现错位，避免成型件出现飞边、壁厚不均的缺陷。下模座的成型型腔完全贴合目标覆盖件的三维曲面，边缘设置的压边圈结构可以在冲压过程中恒定压住板材边缘，控制板材的流动速度，防止曲面拉延过程中出现起皱、拉裂的问题，针对覆盖件上的局部凸起特征，模具内设置了对应的局部成型镶块，镶块采用可拆卸结构，后期如果出现局部磨损可以单独更换，不需要整体返修模腔，大幅降低后期维护成本。安装边界方面，模座的安装孔位完全适配常规闭式机械压力机的工作台装夹尺寸，上下模座的闭合高度、开模行程预留量匹配行业通用压力机的参数范围，不需要对现有冲压设备做额外改造就可以直接上线使用，模座边缘设置的起吊孔符合车间常规吊装作业的标准，方便模具在设备上的拆装转运。设计思路上，这套模具没有采用过于复杂的多工序复合结构，而是针对全地形车覆盖件的生产批量特点，平衡了模具制造成本与生产效率，单工序即可完成覆盖件的主体曲面拉延成型，后续只需要配套简单的切边、冲孔工序就能得到成品零件，对于中小批量的非道路车辆零部件生产来说，这种结构的模具投入产出比更高，不会因为过度追求多工序复合导致模具成本过高，也不会因为工序拆分过细导致生产效率低下。实际生产过程中，这套模具适配的板材厚度范围覆盖1.2mm到2.0mm的冷轧钢板，也可以适配同厚度的铝合金板材成型，只需要根据板材材质调整压边力与冲压速度参数即可，模腔表面的抛光处理达到了镜面级别，成型后的零件表面不需要额外打磨就可以直接进入喷涂工序，减少了后续的表面处理工作量。模具的下模座设置了均匀分布的废料滑落通道，冲压过程中产生的边角废料可以顺着通道直接滑落到设备下方的废料收集槽，不需要人工频繁清理模面，提升连续冲压的作业效率，上下模之间设置的限位柱可以精确控制合模深度，避免因为压力机行程过深导致模腔被压损，也能保证每个成型零件的壁厚一致性。针对全地形车覆盖件的曲面弧度特点，模腔的进料角度做了专门的优化，减少板材在拉延过程中的流动阻力，尤其是曲面转角位置做了圆角过渡处理，避免转角位置因为板材流动不畅出现局部变薄甚至开裂的问题，在模具调试阶段，只需要在压边圈的对应位置调整垫片厚度，就可以微调不同位置的压边力，适配不同批次板材的性能差异，降低对原材料性能一致性的要求，更适合非道路车辆零部件供应链的生产实际情况。
