四位欧标插孔带开关功率分配插排结构

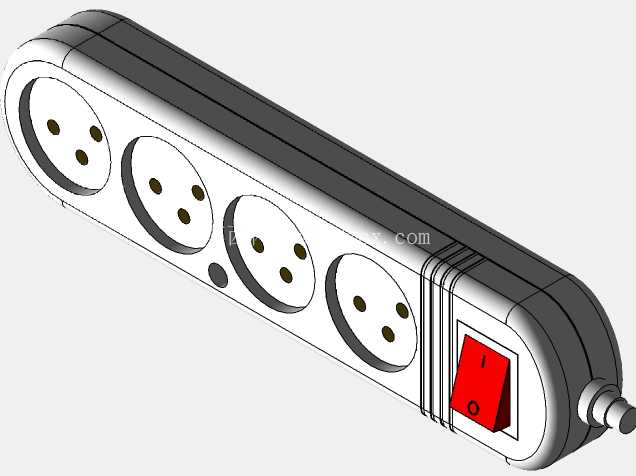

这款四位插孔的功率分配装置，日常多用于工位配电、小型设备测试台、车间临时作业点位的电源拓展场景，核心作用是将单一输入电源回路分接为四个独立输出点位，同时集成通断控制开关，无需频繁插拔主进线插头即可实现后端所有回路的电源切断，适配欧标三圆孔插头的用电设备接入需求。从结构设计来看，整体采用长条形圆角壳体布局，壳体上下盖采用扣合加超声焊接的拼接形式，接缝处做了错位止口设计，既可以提升壳体拼接后的结构强度，也能避免日常使用中液体泼溅从接缝渗入内部的风险，壳体尾部设计有出线防弯折结构，进线位置的橡胶护套做了多圈环形凹槽，电源线受外力弯折时应力会集中在护套凹槽位置，不会直接拉扯内部接线端子，大幅降低进线处线芯断裂的故障概率。前端的红色船型开关嵌入壳体端面的安装槽内，开关周边做了0.5mm的凸台限位，开关按压行程控制在3mm左右，按压反馈清晰，开关的接线端直接与内部铜条的进线端连接，开关断开时四个输出插孔的火线端全部断电，符合低压配电的安全设计要求。四个插孔沿壳体长度方向等距排布，相邻插孔的中心间距为45mm，这个间距是经过反复校核的，即使四个插孔同时插入尺寸较大的墙插式电源适配器，也不会出现相邻插头互相干涉、无法同时插入的问题，每个插孔的接地极、火线极、零线极的铜套采用一体化锡磷青铜条冲压成型，铜条厚度为0.6mm，表面做镀镍处理，既可以保证插拔时的接触弹性，也能长期使用不氧化，降低接触电阻过大导致的发热风险。壳体侧面靠近开关的位置设计有一个小圆孔，是电源指示灯的透光孔，指示灯串联在开关出线端的回路中，开关闭合时指示灯点亮，直观提示当前插排处于通电状态，避免误判设备断电状态引发的操作风险。从安装边界来看，这款插排的整体宽度为58mm，高度为42mm，不含出线的主体长度为235mm，底部预留有两个挂装孔位，孔位间距为180mm，既可以直接放置在桌面、地面使用，也可以通过自攻螺丝固定在墙面、设备机架侧面、工作台立面等位置，挂装孔采用葫芦孔设计，安装时不需要将螺丝完全拧出，只需将螺丝拧出预留3mm间隙，将插排挂装孔对准螺丝头卡入后向下滑动即可锁定，拆装维护十分便捷。内部铜条的排布采用分层设计，火线、零线、接地铜条分别布置在不同的高度层，铜条之间通过绝缘筋位完全隔离，相邻铜条的爬电距离大于6mm，满足家用及类似用途插座的安全标准要求，壳体内部还设计有多组十字形加强筋，从壳体底部一直延伸到上盖内表面，既可以提升壳体的抗挤压、抗跌落性能，也能对内部铜条起到限位作用，避免插拔插头时铜条移位导致的接触不良问题。在实际选型使用时，这款功率分配装置适配16A及以下的额定电流，总承载功率不超过3500W，适合给小型电动工具、测试仪器、桌面办公设备等多台小功率设备同时供电，不建议接入大功率加热设备、工业焊机等负载，避免超过铜条的载流上限引发过热问题。建模过程中对所有配合间隙做了精准还原，壳体上下盖的扣合间隙控制在0.15mm，开关与安装槽的配合间隙为0.1mm，插孔铜套与插孔面板的对位公差控制在0.2mm以内，完全符合实际量产产品的公差要求，可直接用于结构验证、装配模拟以及相关配电场景的方案展示使用。
