立式十字滑台气动电动组合进给机构

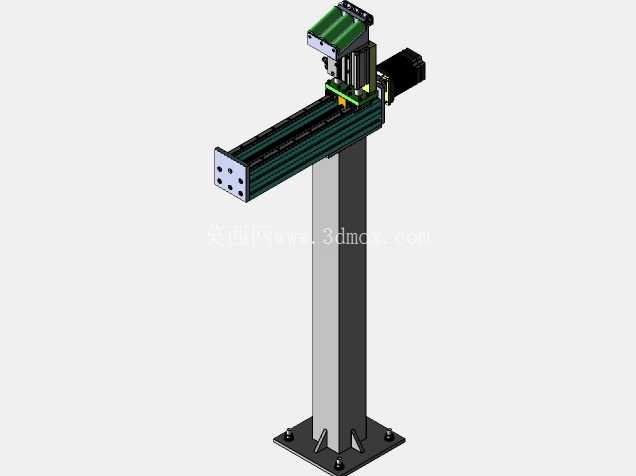

这套立式布置的十字进给机构，核心采用双轴正交的线性导轨布局，垂直方向依托方管焊接立柱作为承载基体，底部设置带地脚螺栓孔的安装法兰，可直接固定在车间设备地坪或者生产线的钢结构机架上，安装时需要保证立柱端面的水平度误差控制在每米0.1mm以内，避免后续滑台运行出现卡滞、导轨偏磨的问题。水平方向的长行程滑台搭载在立柱顶部的转接板上，滑台本体采用铝型材基体搭配内嵌式直线导轨，传动侧通过伺服电机搭配滚珠丝杠实现精准的位置控制，行程范围内的重复定位精度可以控制在0.02mm级别，能够满足多数工业场景下的工件移位、工位切换需求。垂直方向的短行程滑台正交安装在水平滑台的动子座上，这部分采用气动与电动结合的驱动逻辑，气动部分负责快速的大行程进退，电动微调部分负责末端执行件的精准位置补偿，这种组合驱动的设计思路，既兼顾了节拍要求较高的产线快速动作需求，又能保证末端作业位置的精度可控，相比纯伺服驱动的双轴模组，能在满足使用要求的前提下压缩整体的制造成本，同时降低电控系统的编程复杂度。从实际应用场景来看，这类机构常被用在汽车冲压生产线的端拾器移位、小件工件的上下料取放、焊装工位的焊枪位置调整、检测工位的传感器进给等环节，安装时需要注意水平滑台的悬臂长度边界，当滑台动子运行到行程最远端时，整体的重心偏移量不能超出立柱底部安装法兰的支撑范围，必要时需要在立柱背部加装配重块或者辅助支撑筋，避免长期运行出现立柱倾斜变形。设计过程中，导轨的选型是核心环节，水平滑台因为承载的垂直滑台组件加上末端执行件的重量，需要选用额定动载荷满足1.5倍以上安全系数的滚珠导轨，同时丝杠的导程选择要匹配产线要求的运行速度，导程过大会导致位置精度难以控制，导程过小则会拖慢整体动作节拍，影响产线效率。气动部分的气缸需要搭配带导杆的三轴气缸，避免活塞杆承受径向力导致密封件过早磨损，气缸的行程两端设置液压缓冲器，减少硬碰撞带来的机构振动，保证末端定位的稳定性。电气走线方面，所有的动力线、传感器信号线都要通过坦克链进行收纳，坦克链的弯曲半径要大于线缆最小弯曲半径的1.2倍，避免长期往复运动中线缆出现折损断裂。机构的整体外形在垂直方向的高度可以根据实际现场的安装空间进行调整，立柱的方管规格选择要结合整体的负载重量进行抗弯强度校核，保证滑台在全行程运行时，立柱端部的挠度变形不超过0.05mm，避免因为结构变形影响末端的作业精度。另外，所有的导轨安装面、丝杠安装座都需要在焊接加工后进行二次铣削加工，保证安装基准的平面度与平行度，装配时需要按照工艺要求涂抹润滑脂，调整导轨的预紧力，消除反向间隙，保证机构运行的平顺性，没有卡顿或者异响。这类组合式进给机构相比标准的直角坐标机器人，结构更加紧凑，安装调试的难度更低，对于一些不需要多自由度复杂动作的单工位作业场景，有着更高的性价比，同时后期维护也更加便捷，易损件比如导轨滑块、密封件、缓冲器都可以快速更换，减少设备停机维护的时间。
